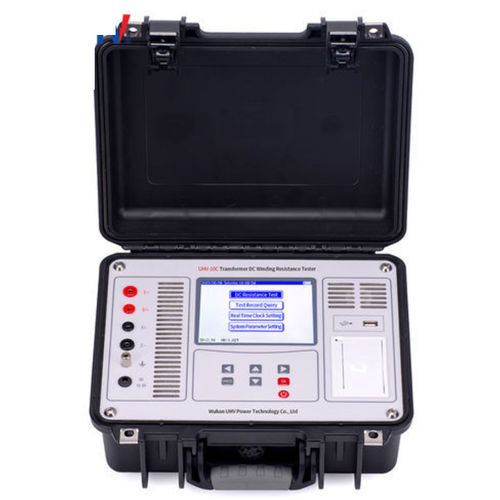

安全試験機 UHV-10C

抵抗性ステータ巻線用電気装置

概要
大容量リチウム電池を内蔵したコンパクトで携帯可能な設計。測定速度が速く高精度。抵抗‑温度変換（RT）機能を備え、温度補正済みの抵抗値を直接取得できます。

製品パラメータ
本変圧器用直流巻線抵抗テスターは、変圧器、リアクタおよびその他の誘導性部品、ならびに導体やスイッチ接点などの抵抗性サンプルの現場および工場での測定を想定して設計されています。内蔵バッテリにより、商用電源なしでの継続的な測定が可能です。

技術パラメータ
直流抵抗測定
電流レンジ | 測定範囲 | 電流レンジ | 測定範囲
10 A | 500μΩ ~ 200mΩ | 100 mA | 10Ω ~ 200Ω
5 A | 10mΩ ~ 1Ω | 10 mA | 50Ω ~ 2kΩ
1 A | 100mΩ ~ 20Ω | 1 mA | 500Ω ~ 50kΩ

技術指標
精度: ±(Reading × 0.2% + 2 digits) | 最大分解能: 0.1μΩ

使用条件および外観
電源: 内蔵リチウム電池または外部充電器（充電器入力 100 ~ 240 VAC, 50/60 Hz）
充電電圧/電流: 16.8 V / ≤2 A | 充電時間: 約4時間 | 1回の満充電による運用時間: >8時間
本体重量: 3.6 kg（試験線除く） | 本体寸法: 325 × 225 × 125 mm
動作温度: -10℃ ~ 50℃ | 相対湿度: ≤90%（結露なし）

特長

• 内蔵リチウム電池または220 V AC適応入力の二重電源方式で、現場および工場での柔軟な運用が可能。
• 最大10 A（≤10 A / 25 V）の選択可能な出力電流と自動範囲切替により迅速かつ安全な測定を実現。
• 500μΩ～50 kΩの広い測定範囲をカバー。
• 抵抗‑温度変換（RT）を内蔵し、温度補正済みの抵抗値を直接算出。
• 逆起電力検出、開回路検出、電源喪失検出、過温度検出などの保護と警報機能を備える。
• 屋外でも見やすい5.6インチ工業用カラーLCD（高輝度）を採用。
• ローカルメモリとUSBエクスポートによるデータ管理、外部プリンタによる即時レポート出力に対応。

注意事項

• 無負荷での電圧調整巻線を試験してください。試験中または電源放電前に無負荷タップチェンジャを操作しないでください。
• 試験または放電中に試験線を取り外したり、電源スイッチを遮断しないでください。
• 変圧器を試験する際は、測定しない側の巻線を開放してください。

仕様 / 技術仕様

• 型番: UHV-10C
• 測定電流レンジ: 10 A, 5 A, 1 A, 100 mA, 10 mA, 1 mA
• 抵抗測定範囲: 500μΩ ~ 200mΩ; 10mΩ ~ 1Ω; 100mΩ ~ 20Ω; 10Ω ~ 200Ω; 50Ω ~ 2kΩ; 500Ω ~ 50kΩ
• 精度: ±(Reading × 0.2% + 2 digits)
• 最大分解能: 0.1μΩ
• 電源: 内蔵リチウム電池または外部充電器（100 ~ 240 VAC, 50/60 Hz）
• 充電電圧/電流: 16.8 V / ≤2 A
• 充電時間: 約4時間; 運用時間: >8時間/満充電
• 重量（本体）: 3.6 kg（試験線除く）
• 寸法（本体）: 325 × 225 × 125 mm
• 動作温度: -10℃ ~ 50℃
• 相対湿度: ≤90%（結露なし）
