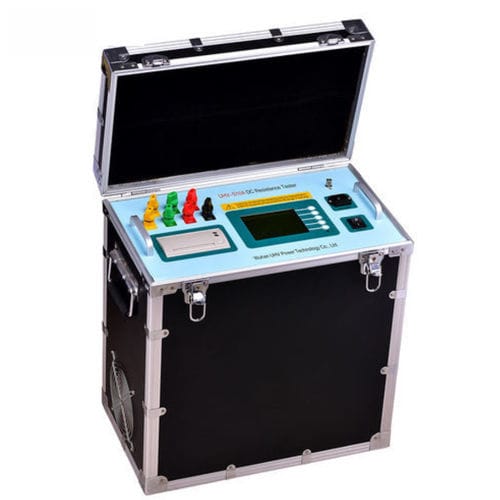

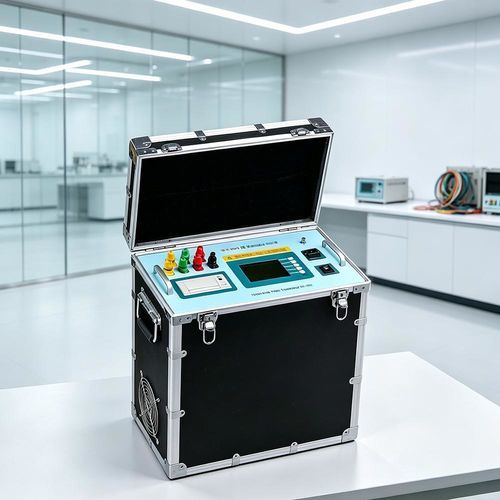

DC試験機 UHV-S10A

抵抗性集積回路変圧器用

概要
本機は大電流出力を備え、自動電流選択により操作が容易です。信頼性の高い保護回路を内蔵し、軽量の工業用プラスチック筐体に収められているため持ち運びに適しています。

製品パラメータ
本直流抵抗速測器は、変圧器の直流抵抗測定向けの最新世代機であり、大容量変圧器の三相巻線の直流抵抗測定に最適化されています。三相巻線を同時に測定でき、現場での測定時間を短縮します。

技術パラメータ
試験電流（単相）：1A、5A、10A、20A
試験電流（三相）：1A、5A、10A
測定範囲（単相）：1A 10mΩ ～ 20Ω；5A 1mΩ ～ 4Ω；10A 1mΩ ～ 2Ω；20A 1mΩ ～ 1Ω
測定範囲（三相、各相）：1A 10mΩ ～ 6Ω；5A 1mΩ ～ 1Ω；10A 1mΩ ～ 0.6Ω
測定精度：±(0.2% full span ± 2 digits)
最大分解能：0.1 mΩ
データ保存容量：150グループ
電源：AC 220V ±22V、50Hz ±2Hz
使用環境：周囲温度 0°–40°C、相対湿度 ≤80%

特長

• 変圧器の三相巻線を同時に直流抵抗測定でき、1回の操作で全相を測定可能。
• 負荷側タップ切替器（on‑load tap changer）に対応し、切替前の放電が不要なため、従来の単相測定に比べて測定時間を約1/3に短縮可能。
• 大型LCDディスプレイと明瞭なグラフィカルインターフェースにより、直感的で簡単な操作が可能。
• パネルプリンタ搭載および大容量不揮発性メモリにより、測定結果を現場で保存・印刷可能。
• 測定データは安定・高速で再現性に優れ、変圧器直流抵抗の現場測定に適しています。

注意事項

• 無負荷の電圧調整変圧器を測定する際は、タップ切替を行う前に放電表示が完了していることを確認してください。
• 測定中は配線を外さないでください。
• 充電進行バーや電流表示が長時間停止する場合、測定対象の巻線抵抗が選択範囲を超えている可能性があるため、『Exit』を押して戻り、別の電流範囲を選択して再試行してください。
• ヒューズや付属品を交換する際は、本機と同じ型番の部品を使用してください。

特性 / 技術仕様

• 型番：UHV‑S10A
• 機能：変圧器巻線の直流抵抗を迅速に測定（同時三相測定）
• 試験電流（単相）：1A、5A、10A、20A
• 試験電流（三相）：1A、5A、10A
• 測定範囲：技術パラメータ欄参照
• 精度：±(0.2% full span ± 2 digits)
• 分解能：0.1 mΩ
• データ保存：150グループ
• 電源：AC 220V ±22V、50Hz ±2Hz
• 動作条件：0°–40°C、相対湿度 ≤80%
• 表示：大型グラフィックLCD
• オプション：フロントパネルプリンタ、容量性不揮発メモリ
