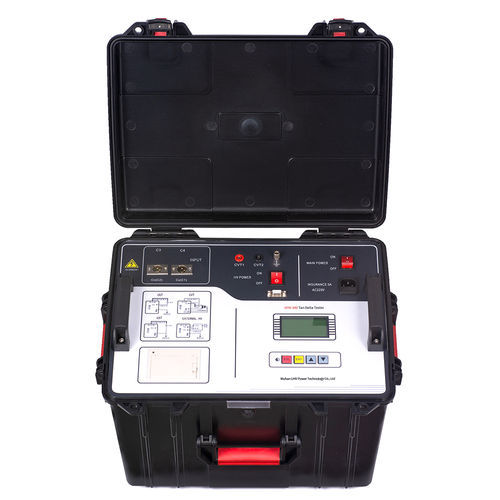

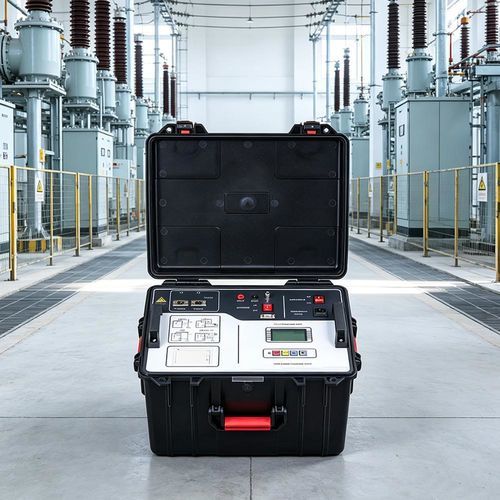

容量係数テスト システム UHV-340

散逸率タンジェントデルタ不特定

概要

UHV-340は、発電所や変電所の変圧器および高電圧機器の誘電正接（tgδ）と静電容量（Cx）を測定する、高精度・全自動のタンデルタ試験器です。周波数変換による耐干渉技術とデジタル解析により、強電界環境下でも安定した精度を確保します。

主な特長

• 周波数変換による耐干渉：最大200%の干渉下でも安定した現場測定が可能。
• 高精度測定：周波数フローティング、デジタル波形解析、ブリッジ自己校正と高精度三端子標準コンデンサにより、順・逆接続で一貫した測定精度を実現。
• 全レンジ入力抵抗 < 2 Ωにより試験線路の寄生容量影響を排除。
• 外付け油杯接続で絶縁油のタンデルタ測定、固体材料電極で固体絶縁の測定に対応。
• 50 Hz/60 Hzの自動周波数識別と発電機給電対応；大きな周波数変動下でも動作可能。
• 較正プラットフォーム対応の直列／並列損失測定モデルを内蔵。
• 多段保護（高圧・低圧・接地保護、CVT保護制限等）を備え、安全性を確保。
• 大容量被試験体測定時の電圧上昇を追従・補償する自動追従機能（容量上昇対策）。
• 長距離輸送の振動に耐える耐震設計；高圧絶縁ケーブル付属。
• 外部標準コンデンサ接続、外部試験電源周波数の自動追従（40 Hz–70 Hz）、大容量HV試験向けの周波数／直列共振電源対応。
• 配線識別を容易にする接触不良放電警告機能；サーマルプリンタオプション；カレンダ時計と100件の測定データ保存。

仕様 / 技術パラメータ

• 高電圧出力：0.5–10 kV、500 Vステップ（20段）、容量：1500 VA。
• 精度：tgδ：±(読値 × 1.5% + 0.06%)；Cx：±(読値 × 1.5% + 5 pF)。
• 分解能：tgδ：0.001%；Cx：0.001 pF。
• 測定範囲：tgδ：0.001%–100%。
• 内部HV容量範囲：3 pF–60000 pF / 10 kV；60 pF–1 µF / 0.5 kV。
• 外部HV容量範囲：3 pF–1.5 µF / 10 kV；60 pF–30 µF / 0.5 kV。
• CVT変比測定：変化率精度 ±(読値 × 1%)；レンジ 10–99,999；位相精度 ±0.1°；位相範囲 0–359.9°。
• 電源：AC 220 V ±10%、50/60 ±1 Hz。
• 測定方式：単一周波数モード（45/50/55/60/65 Hz）および多周波数自動変換モード（50D：45Hz/55Hz、60D：55Hz/65Hz）。
• 高調波適応：≤ 3%。
• 使用温度範囲：-15 ℃–50 ℃；相対湿度 < 80%。
• 寸法：460 × 345 × 345 mm；重量：35 kg。
