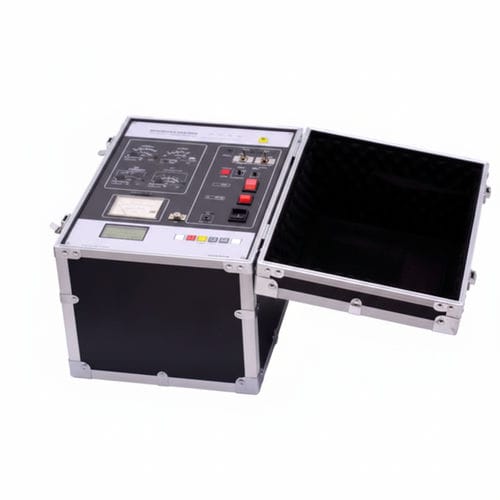

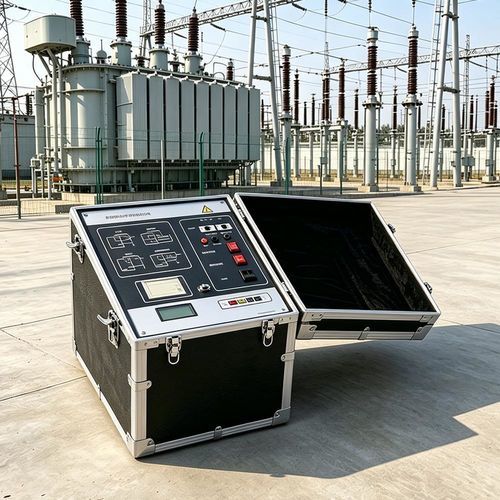

タンジェントデルタテスト システム UHV-341

散逸率容量係数電源変圧器用

UHV-341は、変圧器および電気機器の絶縁体における湿気による劣化や局所的欠陥の診断を目的とした携帯型タンデルタ（損失係数）テスターです。製造、設置、引き渡し、予防保守の試験に適しています。

概要／機能

• 誘電損失（tgδ）および容量（Cx）を測定し、変圧器絶縁および関連部品の評価を行います。CVT自励試験でのC1/C2同時測定をサポートします。
• 逆配線時の低電圧シールド測定をサポートし、CVT母線接地条件下でも配線を外すことなく10 kVでの誘電損失を測定可能です。
• 印加電圧測定および補助のCN測定機能を内蔵しています。
• 標準オイルカップと専用試験線を使用することで、オイルの誘電損失測定に適した測定精度を確保します。
• 周波数変換技術により現場での50 Hz干渉を低減し、強い電磁干渉環境でも信頼できるデータを取得します。
• 過電流保護により、試料の短絡や破損時に機器の損傷を防ぎます。
• 標準コンデンサと高圧電源を付属し、現場での試験を簡便にして配線を削減します。
• 大画面LCDとメニュー表示により直感的に操作できます（機器表示は漢字メニュー）。

特徴（一覧）

• CVTによる自励試験：単線配線でC1、C2およびtgδを同時測定可能。
• 逆配線時の低電圧シールド機能により、配線を外すことなくCVT母線接地下でC11を測定可能。
• 印加電圧および補助CN測定機能を搭載。
• 標準オイルカップおよび専用試験線でオイル誘電損失測定に十分な精度。
• 現場の50 Hz干渉を除去する周波数変換で強いEMI下でも信頼測定。
• 短絡・破損時の機器損傷を防ぐ過電流保護。
• 標準コンデンサと高圧電源を付属し現場試験を簡素化。
• 大画面LCD表示とユーザーフレンドリーなメニュー操作。

技術仕様

• 高電圧出力：0.5 ～ 10 kV；20ギア（各ギア500 V増分）；容量：1500 VA。
• 精度：tgδ：±(読み取り値 × 1 % + 0.06 %)；Cx：±(読み取り値 × 0.5 % + 5 pF)。
• 分解能：tgδ：0.001 %；Cx：0.001 pF。
• 測定範囲：tgδ：0.001 % < tgδ < 100 %。
• 内部高電圧容量範囲：3 pF ～ 60000 pF / 10 kV；60 pF ～ 1 µF / 0.5 kV。
• 外部高電圧容量範囲：3 pF ～ 1.5 µF / 10 kV；60 pF ～ 30 µF / 0.5 kV。
• 電源：AC 220 V ±10 %、50/60 ±1 Hz。
• 測定方法：単一周波数モード：45 Hz、50 Hz、55 Hz、60 Hz、65 Hz；二周波数モード：45/55 Hz、55/65 Hz、47.5/52.5 Hz（自動二重周波数変換）。
• 高調波適応：≤ 3 %。
• 使用条件：周囲温度 -15 ℃ ～ 50 ℃；湿度 < 80 %（結露なきこと）。
• 外形寸法（L×W×H）：460 × 345 × 345 mm。
• 質量：約 35 kg。
• 別名：損失係数テスター、変圧器タンデルタテスター。
