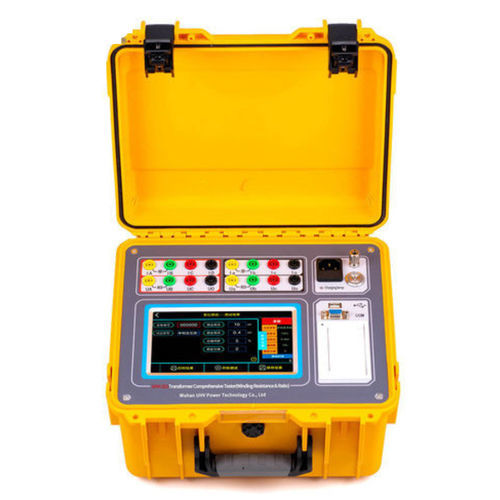

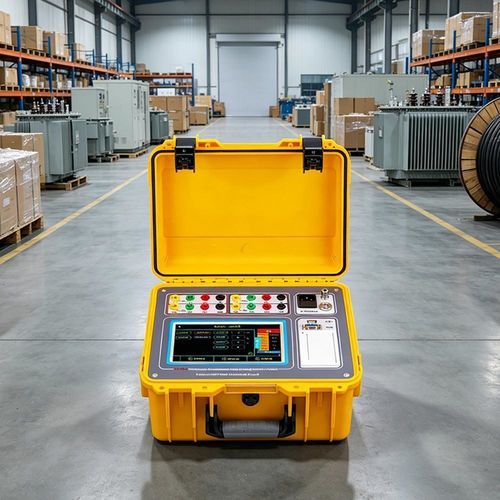

容量試験機 UHV-323

出力抵抗性単相と3位相設備用

概要
単一接続の配線で巻線の直流抵抗測定と匝比測定の両方が可能です。複数の有線・無線通信インターフェースにより機能拡張とデータ転送が容易です。産業用7インチ表示画面により明瞭で操作性の高いHMIを実現します。

製品パラメータ
直流抵抗＋巻数比＋エネルギー効率レベルの三種試験を行える二-in-one配電用変圧器試験システムで、内蔵大容量リチウム電池（7.8AH）で駆動し現場での試験に対応します。

技術仕様
直流抵抗試験
出力電流：20A、10A、5A、1A、0.1A、≤10mA
測定範囲：20A：0.5mΩ–100mΩ；10A：1.0mΩ–300mΩ；5A：10mΩ–1.0Ω；1A：200mΩ–6.0Ω；0.1A：2.0Ω–60Ω；≤10mA：30Ω–50kΩ
精度：±(表示値×0.2% + 2桁)

巻数比試験
測定範囲：0.9–10000
精度：±(表示値×0.1% + 2桁)（≤500）；±(表示値×0.2% + 2桁)（500–3000]；±(表示値×0.3% + 2桁)（>3000）
分解能：0.9–9.9999：0.0001；10–99.999：0.001；100–999.99：0.01；≥10000：1

使用条件と外観
電源：内蔵リチウム電池 7.8AH；充電：AC 220V
動作温度：-10℃～50℃
相対湿度：≤90%（結露しないこと）
重量 / 寸法：6.5 kg；318 × 280 × 204 mm

特長

• 単一接続で直流抵抗測定と巻数比測定の両方を実施でき、現場でのセットアップ時間を短縮します。
• 直流抵抗モードはYn、Y、△の三相自動試験および三相不平衡率の算出に対応し、最大出力20Aで低圧コイルの極めて低い抵抗測定に適しています。
• 巻数比モードは三相・単相・Z型変圧器の試験、PT/CTの比および極性試験に対応し、ブラインドテスト機能を備えます。
• 各種有線・無線インターフェースにより機能拡張とデータ管理が容易です。
• 組込みLinux OSとデュアルコアA7+M4アーキテクチャにより安全で応答性の高い動作とリアルタイム測定を実現します。
• 産業用7インチ表示と内蔵充電器により現場での信頼性の高い運用が可能です。

仕様

• 型番：UHV-323
• 機能：直流抵抗（winding DC resistance）；巻数比（turns ratio）；エネルギー効率評価
• 直流抵抗出力電流：20A、10A、5A、1A、0.1A、≤10mA
• 直流抵抗測定範囲：0.5mΩ–50kΩ（範囲により異なる）
• 直流抵抗精度：±(表示値×0.2% + 2桁)
• 巻数比範囲：0.9–10000；精度と分解能は上記参照
• 電源：内蔵リチウム電池 7.8AH；充電：AC 220V
• 動作温度：-10℃～50℃
• 相対湿度：≤90%（結露しないこと）
• 重量 / 寸法：6.5 kg；318 × 280 × 204 mm
