インピーダンス試験機 UHV-370

電圧相操作

製品概要

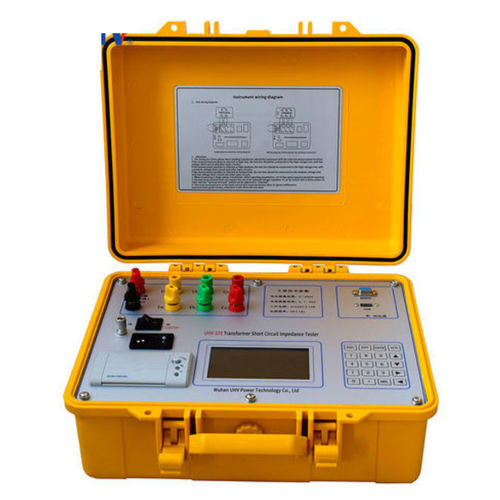

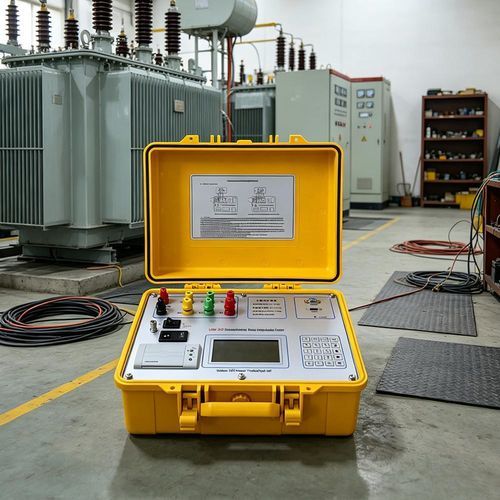

UHV-370は、変圧器の巻線変形の現地迅速検出および短絡インピーダンス測定向けに設計された携帯型試験器です。広い電圧・電流測定範囲、7.0インチのタッチ表示、内蔵高精度時計を備え、直感的な操作と時刻記録付きの結果表示を実現します。

製品パラメータ
本器は一次接続方式を採用し、外部電圧調整器を必要としません。試験パラメータ入力後、自動で三相試験を開始し、各相のインピーダンス誤差率を算出して巻線状態の迅速な評価を可能にします。

技術パラメータ
電圧測定範囲：5~400 V
電流測定範囲：0.1~20 A
測定精度：0.2 d
電源：AC 220 V ±10%
周波数：50 Hz
動作温度：-10 ℃～50 ℃
周囲湿度：≤85% RH
正味重量：6 kg

機能

• AC 220 V電源から駆動し、AB、BC、CA各高圧巻線へ自動的に電流を供給し、位相データを同時収集します。
• 一次接続による自動三相試験（試験線の逆接続は不要）を実行します。
• 単相および三相試験に対応し、手動／自動の操作モードを選択できます。
• 被試験物のインピーダンスに合わせて出力電流を自動調整します。
• 外部電圧調整器なしで測定が可能です。
• 零相順インピーダンス測定に対応しています。
• インダクタンス測定をサポートします。
• 7.0インチのタッチLCDに画面ガイダンスと中国語メニューを搭載し、操作を簡素化します。
• 結果の印刷・保存機能を備え、現場での使用に適したコンパクトで軽量な設計です。

技術仕様

• 型番：UHV-370
• 電圧測定範囲：5~400 V
• 電流測定範囲：0.1~20 A
• 測定精度：0.2 d
• 電源：AC 220 V ±10%
• 周波数：50 Hz
• 動作温度：-10 ℃～50 ℃
• 周囲湿度：≤85% RH
• 正味重量：6 kg
• 表示：7.0インチタッチLCD、画面ガイダンス付き
• 内蔵高精度時計による時刻表示
• 機能：三相自動試験（一次接続）、単相／三相試験、インピーダンス誤差率の自動計算、零相順インピーダンス測定、インダクタンス測定、自動電流調整、印刷・保存
• 用途：変圧器巻線の現地迅速検出および短絡インピーダンス測定
