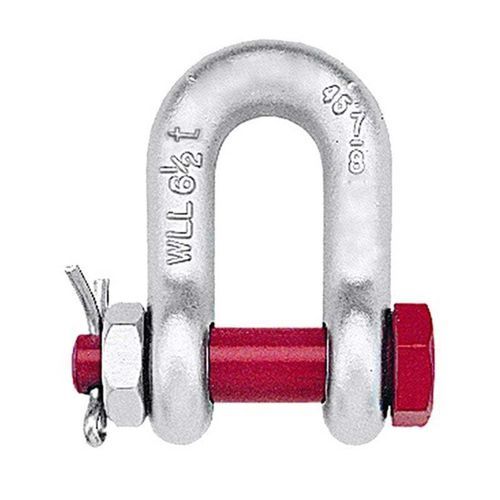

D字型リフトつなぎ輪 G-2150

セキュリティ ロックおよびナット付

製品概要
ボルト式の安全D形シャックル（ディーシャックル）は、ラウンドピンやスクリューピンのシャックルが使用される用途に適しています。ボルト式は、恒久的または長期的な設置や、荷重がピン上で滑って回転する可能性がある場合により安全です。

製品の特長

• 材質：合金鋼または炭素鋼。
• 仕上げ：溶融亜鉛めっき、電気めっき、または素地仕上げ。
• 熱処理：焼入れ焼戻し（浸炭・焼入れ等に準ずる）。
• 最大試験荷重：使用荷重（WLL）の2.0倍。
• 最小破断強度：仕様によりWLLの4倍または6倍。
• マーキング：要望に応じたカスタムマーキングに対応。

パラメータ
注：特に記載がない限り単位はインチです。
サイズ | 使用荷重 (t) | 重量 (lbs) | A | B | C | D | E | F | H | L | N | C (許容差) | A (許容差)
3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.19 | 0.6 | 0.56 | 1.47 | 0.98 | 0.19 | 0.06 | 0.06
1/4 | 1/2 | 0.11 | 0.47 | 0.31 | 1.13 | 0.25 | 0.78 | 0.61 | 1.84 | 1.28 | 0.25 | 0.06 | 0.06
5/16 | 3/4 | 0.22 | 0.53 | 0.38 | 1.22 | 0.31 | 0.84 | 0.75 | 2.09 | 1.47 | 0.31 | 0.06 | 0.06
3/8 | 1 | 0.33 | 0.66 | 0.44 | 1.44 | 0.38 | 1.03 | 0.91 | 2.49 | 1.78 | 0.38 | 0.13 | 0.06
7/16 | 1-1/2 | 0.49 | 0.75 | 0.5 | 1.69 | 0.44 | 1.16 | 1.06 | 2.91 | 2.03 | 0.44 | 0.13 | 0.06
1/2 | 2 | 0.79 | 0.81 | 0.64 | 1.88 | 0.5 | 1.31 | 1.19 | 3.28 | 2.31 | 0.5 | 0.13 | 0.06
5/8 | 3-1/4 | 1.68 | 1.06 | 0.77 | 2.38 | 0.63 | 1.69 | 1.5 | 4.19 | 2.94 | 0.69 | 0.13 | 0.06
3/4 | 4-3/4 | 2.72 | 1.25 | 0.89 | 2.81 | 0.75 | 2.00 | 1.81 | 4.97 | 3.50 | 0.81 | 0.25 | 0.06
7/8 | 6-1/2 | 3.95 | 1.44 | 1.02 | 3.31 | 0.88 | 2.28 | 2.09 | 5.83 | 4.03 | 0.97 | 0.25 | 0.06
1 | 8-1/2 | 5.66 | 1.69 | 1.15 | 3.75 | 1.00 | 2.69 | 2.38 | 6.56 | 4.69 | 1.06 | 0.25 | 0.06

規格
本製品に特定の規格は記載されていません。

技術仕様

• 材質：合金鋼または炭素鋼。
• 表面処理：溶融亜鉛めっき、電気めっき、または素地。
• 熱処理：焼入れ焼戻し。
• 試験荷重および最小破断強度は上記を参照。
• 対応サイズと寸法はパラメータ欄に記載。
