製品説明

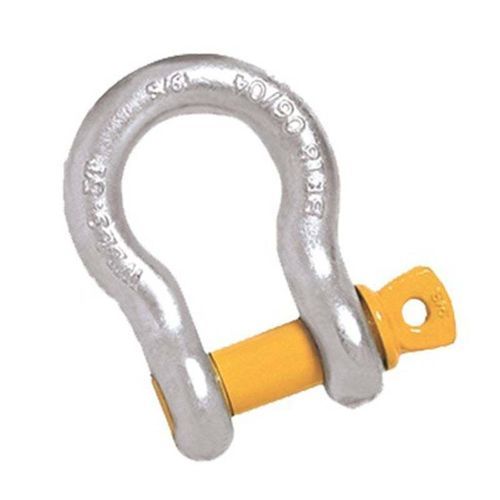

AS2741 等級S のスクリューピン ボウシャックルは、揚重・係留用途向けに設計されており、チェーン、ワイヤーロープおよびその他の定格金具との確実な接続を海事、農業、鉱業、機械工学分野で提供します。ボウ形状は多方向からの荷重を受けやすく、横荷重の発生を抑えるため、マルチレッグスリング、荷締めリング、幅の広いストラップでの使用に適しています。

製品特徴

• AS2741 に準拠、Grade S のドローフォージド鋼で製造、ボウ形状・スクリューピン仕様。
• 表面仕上げ：亜鉛めっき、粉体塗装、素地。
• 使用荷重（WLL、トン）と品質等級を刻印。
• 2× WLL にて証明試験済み、破断強度は最小6× WLL。
• 揚重・係留用途向け：チェーン、ワイヤーロープ、定格金具への接続に適合し、マルチレッグスリングや幅広ストラップに対応。

寸法・荷重表
サイズ (mm) | WLL (ton) | 重量 (kg) | B (mm) | D (mm) | d (mm) | E (mm) | L (mm) | W (mm)
5 | 0.33 | 0.02 | 15 | 6 | 5 | 14 | 22 | 10
6 | 0.5 | 0.05 | 20 | 8 | 6 | 17 | 29 | 12
8 | 0.75 | 0.09 | 21 | 10 | 8 | 21 | 31 | 13
10 | 1 | 0.14 | 26 | 11 | 10 | 25 | 37 | 17
11 | 1.5 | 0.17 | 29 | 13 | 11 | 27 | 43 | 18
13 | 2 | 0.29 | 33 | 16 | 13 | 33 | 48 | 21
16 | 3.2 | 0.63 | 43 | 19 | 16 | 40 | 61 | 27
19 | 4.7 | 1.02 | 51 | 22 | 19 | 48 | 72 | 32
22 | 6.5 | 1.53 | 58 | 25 | 22 | 54 | 84 | 37
25 | 8.5 | 2.41 | 68 | 29 | 25 | 60 | 95 | 43
29 | 9.5 | 3.09 | 74 | 32 | 29 | 67 | 108 | 46
32 | 12 | 4.31 | 83 | 35 | 32 | 76 | 119 | 52
35 | 13.5 | 6.01 | 92 | 38 | 35 | 84 | 133 | 57
38 | 17 | 8.03 | 98 | 44 | 38 | 92 | 146 | 60
44 | 25 | 13.79 | 127 | 51 | 44 | 127 | 51 | 44

規格
AS2741（Grade S）準拠

技術仕様

• 規格：AS2741（Grade S）。
• 材料等級：Grade S ドローフォージド鋼。
• 構成：スクリューピン付きボウシャックル。
• 表面仕上げ：亜鉛めっき、粉体塗装、素地。
• 識別：使用荷重（トン）および品質等級を刻印。
• 試験：2× WLL にて証明試験済み、破断強度最小6× WLL。
• 主用途：揚重・係留用途；チェーン、ワイヤーロープ、定格金具への接続；マルチレッグスリングや幅広ストラップに適合。
