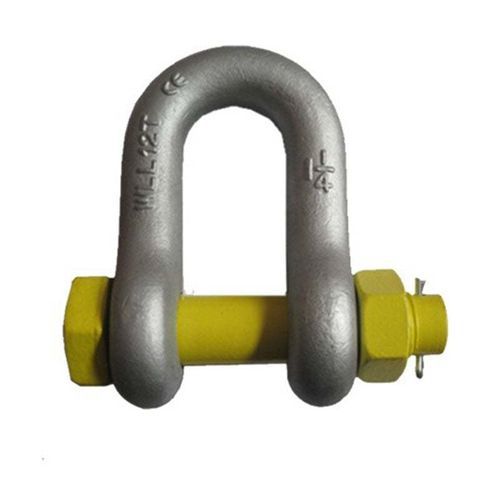

D字型リフトつなぎ輪 Australian Type Drop Forged Safety Bolt Dee Shackle

セキュリティ ロックおよびナット付スクリュー

製品概要
AS2741 Grade S D形シャックル（安全ボルト式）。丸ピンまたはねじピン式シャックルが使用される用途に適合します。ボルト式シャックルは、恒久的または長期の設置や、荷重がピン上で滑りピンが回転する可能性がある場合に推奨されます。

製品特長

• AS2741に準拠、Grade S材で製造、Dee（D）形状、ねじ/ボルトピン仕様。
• 表面仕上げ：溶融亜鉛めっき、粉体塗装、または無処理（self colored）。
• シャックルには使用荷重（WLL）トン数と品質等級の刻印あり。
• 2 × WLLの荷重試験済み；破断最小強度は6 × WLL。
• 試験証明書は要望により提供可能。
• 揚重作業および恒久的／長期使用に適合。

パラメータ（サイズ表）
SIZE MM | WLL TON | D MM | d MM | B MM
6 | 0.5 | 6 | 8 | 12
8 | 0.75 | 8 | 10 | 13
10 | 1 | 10 | 11 | 17
11 | 1.5 | 11 | 13 | 18
13 | 2 | 13 | 16 | 21
16 | 3.2 | 16 | 19 | 27
29 | 4.7 | 29 | 22 | 32
22 | 6.5 | 22 | 25 | 37
25 | 8.5 | 25 | 29 | 43
29 | 9.5 | 29 | 32 | 46
32 | 12 | 32 | 35 | 52
35 | 13.5 | 35 | 38 | 57
38 | 17 | 38 | 41 | 60
44 | 25 | 44 | 51 | 73
51 | 35 | 51 | 57 | 83

規格
AS2741

技術仕様

• モデル種別：オーストラリア型ドロップフォージド（落鍛）安全ボルト式 D形シャックル。
• 材料等級：Grade S。
• 形状：Dee（D）形状、セーフティ/ボルトピン（ねじ/ボルトピン）。
• 仕上げ：亜鉛めっき、粉体塗装、または無処理。
• 刻印：WLL（使用荷重）トン数と品質等級を表示。
• 試験：2 × WLLで検査済み；破断最小強度6 × WLL；試験証明書あり。
• 用途：揚重用途およびピン回転リスクがある恒久的／長期用途に適合。
