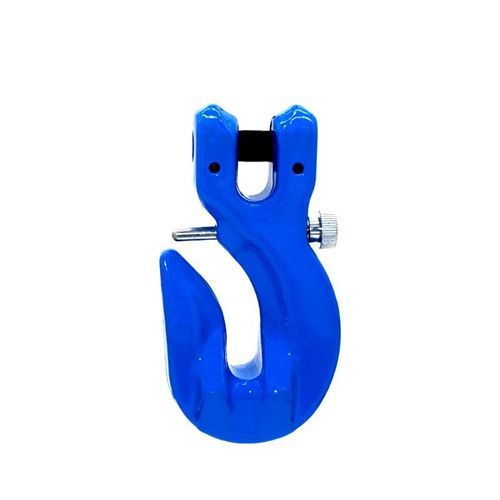

グラブフック Grade 80トグルセキュリティー付スチール製
お気に入りに追加する
商品比較に追加する
特徴
- 応用
- グラブ
- タイプ
- トグル
- その他の特徴
- セキュリティー付
- 素材
- スチール製
- 積載量
最大: 125.9 kN
最少: 15.6 kN
詳細
製品概要
パラメータ
規格
特長 / 技術仕様
- Grade 80 クレビスグラブフック（セーフティピン付）
- Grade 80 合金鋼
- 粉体塗装仕上げ
- 設計係数 4:1
- 耐荷重試験済み、等級とサイズを刻印
パラメータ
- チェーン適用 | 使用荷重限度 (lbs) | A (in) | B (in) | C (in) | d (in) | E (in) | f (in) | G (in) | H (in) | L (in) | 重量 (lbs)
- 9/32 in | 3,500 | 1.42 | 0.087 | 2.13 | 0.12 | 2.13 | 0.39 | 1.10 | 3.78 | 1.18 | 0.88
- 3/8 in | 7,100 | 1.81 | 1.10 | 2.95 | 0.12 | 2.76 | 0.49 | 1.38 | 4.88 | 1.69 | 1.85
- 1/2 in | 12,000 | 2.24 | 1.42 | 3.66 | 0.16 | 3.39 | 0.63 | 1.50 | 6.06 | 2.05 | 3.56
- 5/8 in | 18,100 | 2.76 | 1.65 | 4.25 | 0.20 | 3.98 | 0.79 | 1.97 | 7.05 | 2.52 | 5.17
- 3/4 in | 28,300 | 3.14 | 3.11 | 5.27 | 0.19 | 4.84 | 0.94 | 2.36 | 8.62 | 3.54 | 10.58
規格
- 名称: Grade 80 Clevis Grab Hook w/ Safety Pin
- 梱包: カートン + スチールパレット
特長 / 技術仕様
- 材質: Grade 80 合金鋼
- 仕上げ: 粉体塗装
- 設計係数: 4:1
- 耐荷重試験済み、等級とサイズを刻印
- 梱包形態: カートン + スチールパレット
- チェーンサイズ別 使用荷重限度と主要寸法: 9/32 in — WLL 3,500 lbs; A 1.42 in; B 0.087 in; C 2.13 in; d 0.12 in; E 2.13 in; f 0.39 in; G 1.10 in; H 3.78 in; L 1.18 in; 重量 0.88 lbs
- 3/8 in — WLL 7,100 lbs; A 1.81 in; B 1.10 in; C 2.95 in; d 0.12 in; E 2.76 in; f 0.49 in; G 1.38 in; H 4.88 in; L 1.69 in; 重量 1.85 lbs
- 1/2 in — WLL 12,000 lbs; A 2.24 in; B 1.42 in; C 3.66 in; d 0.16 in; E 3.39 in; f 0.63 in; G 1.50 in; H 6.06 in; L 2.05 in; 重量 3.56 lbs
- 5/8 in — WLL 18,100 lbs; A 2.76 in; B 1.65 in; C 4.25 in; d 0.20 in; E 3.98 in; f 0.79 in; G 1.97 in; H 7.05 in; L 2.52 in; 重量 5.17 lbs
- 3/4 in — WLL 28,300 lbs; A 3.14 in; B 3.11 in; C 5.27 in; d 0.19 in; E 4.84 in; f 0.94 in; G 2.36 in; H 8.62 in; L 3.54 in; 重量 10.58 lbs
