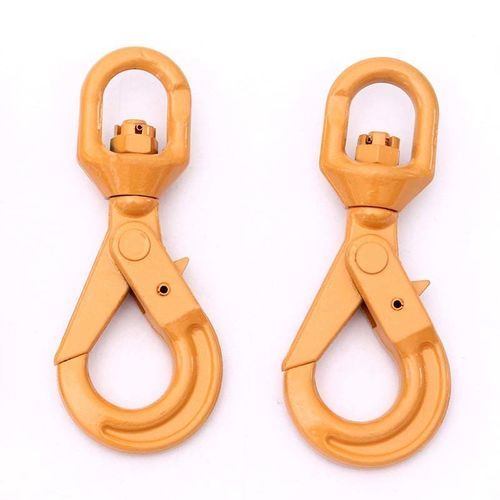

吊上げ用フック Grade 100

トグル引き上げ設備用自動ロック式

製品説明
グレード100のクレビス グリップ ロッキングフック。荷役および荷締め用途向けに設計されたロッキングフックで、焼入れ焼戻し合金鋼で製造されています。EN 1677-1 に準拠して製造され、ASTM A952/A-DIN PAS 1061 による試験を実施。WLLの2.5倍での証明荷重試験を行い、ロットごとに証明書を発行します。設計係数4:1。WLLの1.5倍で20,000サイクルの疲労評価済み。焼戻し温度は最低400°Cです。

パラメーター

• WLL 8800 lb | 4.0 tons | チェーン 3/8 in. | A 0.43 in. | H 1.22 in. | K 6.02 in. | O 1.93 in. | P 2.80 in. | T 1.06 in. | W 5.47 in. | 重量 4.2 lb
• WLL 15000 lb | 6.7 tons | チェーン 1/2 in. | A 0.55 in. | H 1.54 in. | K 8.11 in. | O 2.24 in. | P 3.15 in. | T 1.34 in. | W 6.85 in. | 重量 9.0 lb
• WLL 22600 lb | 10.0 tons | チェーン 5/8 in. | A 0.71 in. | H 1.85 in. | K 9.57 in. | O 3.07 in. | P 4.49 in. | T 1.54 in. | W 8.35 in. | 重量 14.0 lb
• WLL 35300 lb | 16.0 tons | チェーン 3/4 in. | A 0.83 in. | H 2.20 in. | K 12.20 in. | O 3.58 in. | P 5.00 in. | T 2.13 in. | W 9.84 in. | 重量 28.0 lb
• WLL 42700 lb | 19.0 tons | チェーン 7/8 in. | A 0.94 in. | H 2.32 in. | K 11.81 in. | O 4.13 in. | P 5.94 in. | T 2.20 in. | W 10.24 in. | 重量 31.1 lb

規格
名称: Grade 100 Clevis Grip Safe Locking Hook
梱包: 段ボール箱 + スチールパレット

特長 / 技術仕様

• 材料: 焼入れ焼戻し合金鋼
• EN 1677-1 に準拠して製造
• 試験規格: ASTM A952 / A-DIN PAS 1061
• 証明荷重試験: WLLの2.5倍（ロット証明書付）
• 設計係数: 4:1
• 疲労評価: WLLの1.5倍で20,000サイクル
• 焼戻し温度: 最低400°C
• 梱包: 段ボール箱 + スチールパレット
