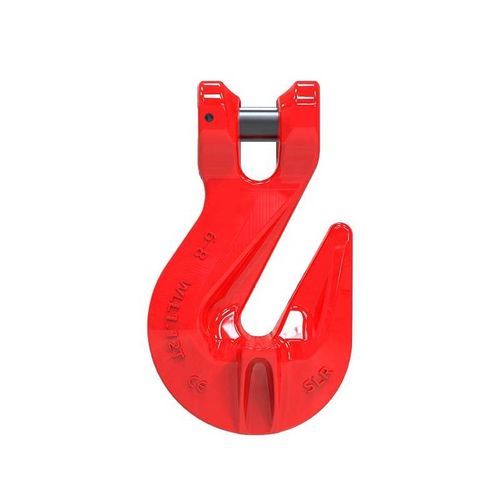

グラブフック Grade 80トグルチェーン用スチール製
お気に入りに追加する
商品比較に追加する
特徴
- 応用
- グラブ
- タイプ
- トグル
- 製品用途
- チェーン用
- 素材
- スチール製
- 積載量
最大: 152.1 kN
最少: 20 kN
詳細
導入
パラメータ
規格
技術仕様
- 設計されたクレビスヘッドを介してチェーンに直接取り付けるよう設計
- 設計ヘッドがフックとチェーンのミスマッチを防止
- グレード80 合金鋼
- 設計係数 4:1
- 粉体塗装仕上げ
- チェーンがフックのボウ（サドル）に載っても使用荷重の低下なし
- 交換部品入手可能
- 引張試験済み・認証済み
パラメータ
- チェーンサイズ | 使用荷重 (lbs.) | A (in) | B (in) | C (in) | G (in) | H (in) | R (in) | PxL | 重量 (lbs)
- 9/32-5/16″ | 4,500 | 0.39 | 0.35 | 0.39 | 1.18 | 0.94 | 1.97 | 0.35×0.89 | 0.6
- 3/8″ | 7,100 | 0.51 | 0.51 | 0.55 | 1.73 | 1.22 | 2.83 | 0.51×1.24 | 1.65
- 1/2″ | 12,000 | 0.67 | 0.67 | 0.67 | 2.09 | 1.50 | 3.46 | 0.63×1.65 | 2.97
- 5/8″ | 18,100 | 0.79 | 0.83 | 0.79 | 2.52 | 2.36 | 4.37 | 0.83×2.03 | 6.16
- 3/4″ | 28,300 | 0.94 | 0.94 | 0.94 | 3.35 | 2.56 | 5.12 | 0.94×2.42 | 10.56
- 7/8″ | 34,200 | 1.02 | 1.02 | 1.02 | 3.43 | 2.68 | 5.47 | 1.02×2.83 | 12.43
規格
- 名称: グレード80 クレビス グラブフック
- 梱包: カートン + スチールパレット
技術仕様
- 材料: グレード80 合金鋼
- 設計係数: 4:1
- 仕上げ: 粉体塗装
- 引張試験済み・認証済み
- フックとチェーンのミスマッチを防ぐ設計クレビスヘッド
- チェーンがボウ（サドル）に位置しても使用荷重は減少しない
- 交換部品あり
- 上記に示すサイズと対応使用荷重を参照
