ムービングヘッドリフトつなぎ輪 G-209

スクリュー高耐久性

製品概要

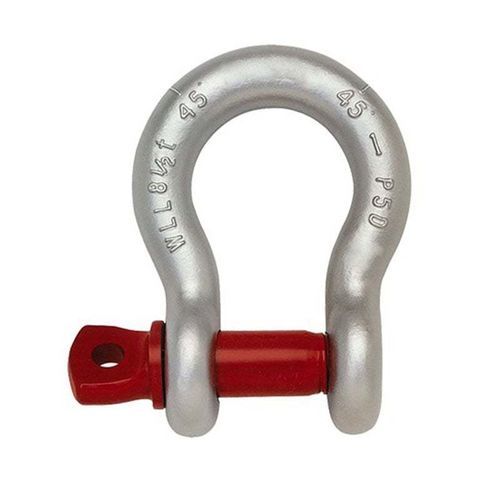

G-209 スクリューピン ボウシャックル（USタイプ）は、大きく丸みを帯びたボウ形状により、側方荷重をほとんど発生させずに多方向からの荷重を受けることができます。複数脚のスリング、スリングとロードリングの接続、幅の広いストラップの使用に適しています。スクリューピン仕様は、迅速かつ繰り返しの接続/切断が必要な一時的な用途に最適です。

製品特長

• 迅速な組み立て・分解が可能なスクリューピン式。
• ドローフォージド（落鍛）製、焼入れ・焼戻し処理により高強度。
• 仕上げ：亜鉛めっき、溶融亜鉛メッキ、粉体塗装。
• ASME B30.26 の要件を満たす設計。
• 安全係数：6:1。
• 各シャックルには使用荷重（WLL）が刻印されています。

寸法（インチ表示）
Size | Working Load Limit | Weight (lbs) | A | B | C | E | G | H | P | C | A
3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.6 | 0.98 | 1.47 | 0.19 | 0.06 | 0.06
1/4 | 1/2 | 0.1 | 0.47 | 0.31 | 0.13 | 0.78 | 1.28 | 1.84 | 0.25 | 0.06 | 0.06
5/16 | 3/4 | 0.19 | 0.53 | 0.38 | 1.22 | 0.84 | 1.47 | 2.09 | 0.31 | 0.06 | 0.06
3/8 | 1 | 0.31 | 0.66 | 0.44 | 1.44 | 1.03 | 1.78 | 2.49 | 0.38 | 0.13 | 0.06
7/16 | 1-1/2 | 0.38 | 0.75 | 0.5 | 1.69 | 1.16 | 2.03 | 2.91 | 0.44 | 0.13 | 0.06
1/2 | 2 | 0.72 | 0.81 | 0.63 | 1.88 | 1.31 | 2.31 | 3.28 | 0.5 | 0.13 | 0.06
5/8 | 3-1/4 | 1.37 | 1.06 | 0.75 | 2.38 | 1.69 | 2.94 | 4.19 | 0.69 | 0.13 | 0.06
3/4 | 4-3/4 | 2.35 | 1.25 | 0.88 | 2.81 | 2.00 | 3.50 | 4.97 | 0.81 | 0.25 | 0.06
7/8 | 6-1/2 | 3.62 | 1.44 | 1.00 | 3.31 | 2.28 | 4.03 | 5.83 | 0.97 | 0.25 | 0.06
1 | 8-1/2 | 5.03 | 1.69 | 1.13 | 3.75 | 2.69 | 4.69 | 6.56 | 1.06 | 0.25 | 0.06
1-1/8 | 9-1/2 | 7.41 | 1.81 | 1.25 | 4.25 | 2.91 | 5.16 | 7.47 | 1.25 | 0.25 | 0.06
1-1/4 | 12 | 9.50 | 2.03 | 1.38 | 4.69 | 3.25 | 5.75 | 8.25 | 1.38 | 0.25 | 0.06
1-3/8 | 13-1/2 | 13.53 | 2.25 | 1.50 | 5.25 | 3.63 | 6.38 | 9.16 | 1.50 | 0.25 | 0.13

規格
ASME B30.26 の要件を満たします。

技術仕様

• 型式：G-209 スクリューピン ボウシャックル（USタイプ）。
• 製造：ドローフォージド（落鍛）、焼入れ・焼戻し処理。
• 仕上げオプション：亜鉛めっき、溶融亜鉛メッキ、粉体塗装。
• 適合規格：ASME B30.26。
• 安全係数：6:1。
• 識別：各シャックルに WLL 刻印。
• 主な用途：複数脚スリング、ロードリングへの接続、幅広ストラップの使用；一時的または頻繁な接続用途に適合。
• 対応サイズ：3/16" ～ 1-3/8"（寸法・重量はパラメータ参照）。
