D字型リフトつなぎ輪 G-210

スクリュー

製品概要

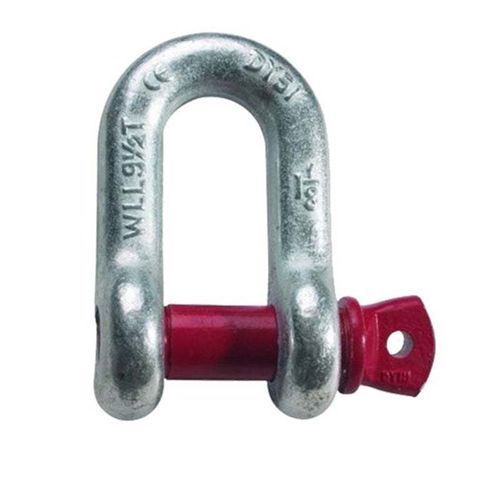

ねじピン式Dシャックル（ディーシャックル）は、ドロップフォージ製の接続具で、単脚のウェブスリングを用いた直線の引張りや吊り上げ専用に設計されています。本製品は亜鉛めっき処理されており、ナイロンおよびポリエステルスリングと併用できます。チェーンとの接続リンクとしても使用可能です。側方荷重を避けるため、多脚スリングでの使用は避けてください。

製品の特長

• 標準的なねじピン構造により着脱が容易。
• ドロップフォージ、焼入れおよび焼戻しの構造。
• 表面処理：亜鉛めっき、溶融亜鉛めっき、粉体塗装の各種。
• ASME B30.26 の要件に適合。
• 安全係数：6:1。
• 各シャックルにWLL（作業荷重限度）を刻印。

寸法・性能
公称寸法 (in.) | 作業荷重 (t)* | 重量 | A | B | C | E | G | K | G | A | 許容差+/-
1/4 in. | 1/2 | 0.11 | 0.47 | 0.31 | 0.25 | 0.97 | 0.97 | 1.59 | 0.06 | 0.06
5/16 in. | 3/4 | 0.17 | 0.53 | 0.38 | 0.31 | 1.15 | 1.07 | 1.91 | 0.06 | 0.06
3/8 in. | 1 | 0.28 | 0.66 | 0.44 | 0.38 | 1.42 | 1.28 | 2.31 | 0.13 | 0.06
7/16 in. | 1.1/2 | 0.43 | 0.75 | 0.5 | 0.44 | 1.63 | 1.48 | 2.67 | 0.13 | 0.06
1/2 in. | 2 | 0.59 | 0.81 | 0.63 | 0.5 | 1.81 | 1.66 | 3.03 | 0.13 | 0.06
5/8 in. | 3.1/4 | 1.25 | 1.06 | 0.75 | 0.63 | 2.32 | 2.04 | 3.76 | 0.13 | 0.06
3/4 in. | 4.3/4 | 2.63 | 1.25 | 0.88 | 0.81 | 2.75 | 2.4 | 4.53 | 0.25 | 0.06
7/8 in. | 6.1/2 | 3.16 | 1.44 | 1 | 0.97 | 3.2 | 2.86 | 5.33 | 0.25 | 0.06
1 in. | 8.1/2 | 4.75 | 1.69 | 1.13 | 1 | 3.69 | 3.24 | 5.94 | 0.25 | 0.06
1.1/2 in. | 9.1/2 | 6.75 | 1.81 | 1.25 | 1.25 | 4.07 | 3.61 | 6.78 | 0.25 | 0.06
1.1/4 in. | 12 | 9.06 | 2.03 | 1.38 | 1.38 | 4.53 | 3.97 | 7.5 | 0.25 | 0.13
1.3/8 in. | 13.1/2 | 11.63 | 2.25 | 1.5 | 1.5 | 5.01 | 4.43 | 8.28 | 0.25 | 0.13
1.1/2 in. | 17 | 15.95 | 2.38 | 1.63 | 1.62 | 5.38 | 4.84 | 9.05 | 0.25 | 0.13
1.3/4 in. | 25 | 26.75 | 2.88 | 2 | 2.12 | 6.38 | 5.78 | 10.97 | 0.25 | 0.13

規格
ASME B30.26（特長で参照）。

技術仕様

• 型番：G-210（米国式ドロップフォージねじピンDシャックル）。
• 用途：直線の引張り・吊り上げ専用。単脚ウェブスリング（ナイロン、ポリエステル）およびチェーンの接続リンクとして使用。
• 製造：ドロップフォージ、焼入れ・焼戻し処理。
• 表面処理：亜鉛めっき、溶融亜鉛めっき、粉体塗装。
• 安全係数：6:1。
• WLLおよび寸法：上記の寸法・性能ブロックを参照してください。
• 各シャックルにWLL刻印あり。
