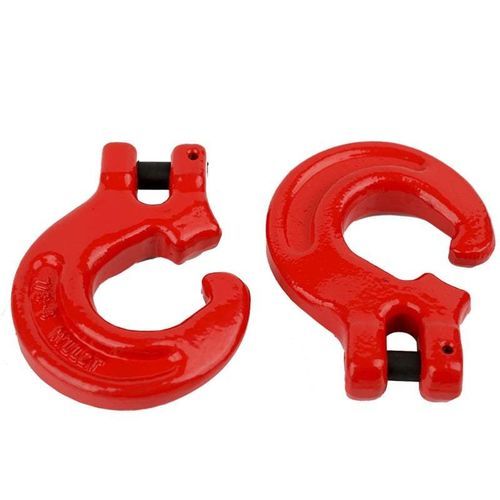

吊上げ用フック Grade 100 Clevis Foundry Hook

溶鉱炉用トグルチェーン用

製品説明
Grade 100 クレビス（Clevis）鋳造フック。焼入れ焼戻しを施した合金鋼製で、従来のGrade 80製品に比べ作業荷重（WLL）が少なくとも25％大きい設計です。広い開口部が必要なチェーンスリングの組立て用に設計されています。DIN PAS 1061およびASTM A952/A952Mに基づく試験済み。設計係数4:1。疲労定格：WLLの1.5倍で20,000サイクル。焼戻し最低温度：400°C。使用前に、当該用途でラッチ（安全爪）なしのフックが許可されているか確認してください。

パラメーター
作業荷重 (lbs) | トン | A | H | K | P | T | 重量 (lbs)
5,700 | 2.5 | 0.35 | 1.06 | 5.24 | 2.44 | 0.75 | 2.1
8,800 | 4.0 | 0.43 | 1.26 | 6.42 | 2.91 | 0.91 | 4.0
15,000 | 6.7 | 0.55 | 1.54 | 7.87 | 3.46 | 1.26 | 7.9
22,600 | 10 | 0.71 | 1.85 | 9.41 | 3.86 | 1.61 | 14.1
35,300 | 16 | 0.83 | 2.44 | 12.01 | 4.45 | 1.81 | 24.6

規格・梱包
名称: Grade 100 Clevis Foundry Hook
梱包: カートン + スチールパレット

特長 / 技術仕様

• 材質：焼入れ焼戻し合金鋼
• 作業荷重：複数の選択肢（パラメータ参照）、従来のGrade 80製品より少なくとも25％大きいWLL
• 規格/試験：DIN PAS 1061およびASTM A952/A952M
• 設計係数：4:1
• 疲労定格：WLLの1.5倍で20,000サイクル
• 焼戻し最低温度：400°C
• 用途：広い開口部が必要なチェーンスリングの組立て用に設計
• 安全上の注意：ラッチ（安全爪）なしのフックが当該用途で許可されているか確認してください
