D字型リフトつなぎ輪

大型

製品概要

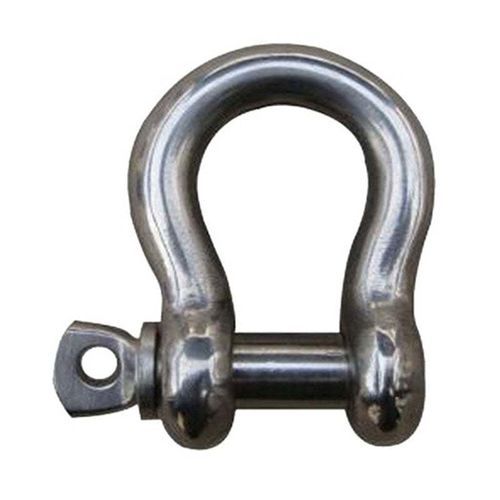

業務用シャックルはピンと本体が同径で製作されていることで識別されます。国際基準に準拠した高品質原材料で製造された当社のヨーロピアンタイプ大型ボウシャックルは、標準寸法およびカスタム寸法で提供され、産業用の荷役・吊り具用途に適しています。

導入

• 鍛造 – 焼入れおよび焼戻し処理。
• 仕上げ：溶融亜鉛めっき（Galvanized）、亜鉛めっき（Zinc Plated）または無処理（Self Colored）。
• 使用荷重（S.W.L.）は各シャックルに恒久的に表示されています。

パラメータ
D | d | a | c | r | b | S.W.L. | 100個当たり重量 (Kg)
5 | 5 | 10 | 19 | 8 | 11 | 80 | 2.2
6 | 6 | 13 | 25 | 10 | 14 | 100 | 4
8 | 8 | 16 | 32 | 12 | 18 | 200 | 8
10 | 10 | 19 | 38 | 16 | 20 | 320 | 15
11 | 11 | 22 | 44 | 18 | 23 | 400 | 20
12 | 12 | 25 | 51 | 19 | 26 | 520 | 30
16 | 16 | 32 | 64 | 28 | 33 | 800 | 58
20 | 20 | 38 | 76 | 33 | 40 | 1100 | 92
22 | 22 | 44 | 89 | 37 | 50 | 1500 | 149
25 | 25 | 51 | 100 | 40 | 57 | 2100 | 230
28 | 28 | 57 | 115 | 47 | 68 | 3000 | 357
32 | 32 | 64 | 127 | 52 | 73 | 3500 | 495
38 | 38 | 76 | 152 | 63 | 85 | 5000 | 805
45 | 45 | 90 | 180 | 75 | 96 | 7000 | 1,438
50 | 50 | 102 | 200 | 78 | 108 | 8000 | 2,012

規格
ページ上では指定されていません。

特徴 / 技術仕様

• 品名：European Type Large Bow Shackle
• ブランド：TOPONE CHAIN
• 製造方法：鍛造、焼入れおよび焼戻し
• 仕上げオプション：溶融亜鉛めっき、亜鉛めっき、無処理（self colored）
• 使用荷重（S.W.L.）は各シャックルに恒久表示
• 材質：高級原材料、ピンと本体は同径で製造
• S.W.L.範囲（表による）：80〜8000
• 重量参照：パラメータ表に100個当たりの重量を掲載
