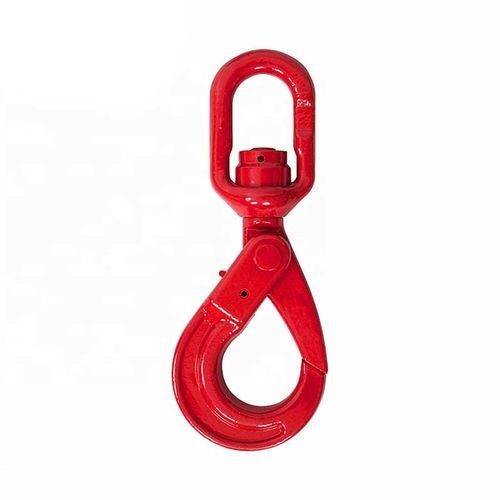

吊上げ用フック Grade 80締め付けボルト式トグル引き上げ設備用
お気に入りに追加する
商品比較に追加する
特徴
- 応用
- 吊上げ用
- タイプ
- トグル, 締め付けボルト式
- 製品用途
- チェーン用, 引き上げ設備用
- その他の特徴
- 安全つめ付, 自動ロック式
- 素材
- スチール製
詳細
製品概要
パラメータ（寸法と使用荷重）
FOR CHAIN SIZE | WORKING LOAD LIMIT (lbs.) | A (in) | B (in) | C (in) | G (in) | H (in) | R (in) | T (in) | PxL (in)
9/32-5/16" | 4,500 | 1.34 | 0.35 | 0.39 | 0.79 | 1.02 | 4.84 | 1.69 | 0.35×0.89
3/8" | 7,100 | 1.77 | 0.47 | 0.55 | 0.98 | 1.18 | 5.63 | 2.20 | 0.51×1.24
1/2" | 12,000 | 2.01 | 0.59 | 0.67 | 1.38 | 1.57 | 7.08 | 2.72 | 0.63×1.65
5/8" | 18,100 | 2.36 | 0.75 | 0.75 | 1.42 | 1.97 | 8.46 | 3.15 | 0.83×2.03
3/4" | 28,300 | 3.94 | 0.98 | 0.87 | 2.01 | 2.48 | 9.25 | 3.46 | 0.94×2.42
規格
Name: Grade 80 Clevis Self Locking Hook
梱包: カートン + スチールパレット
技術仕様
- 荷重がかかるとラッチが自動で閉じ、揚重作業中の意図しない外れを防止します。
- チェーンへ直接取り付け可能な設計のクリービスヘッドにより、正しい嵌合を確保しフックとチェーンのミスマッチを防ぎます。
- グレード80の合金鋼製で、揚重用途に適しています。
- 設計係数4:1により、揚重構成での安全な選定に対応します。
- 耐候性に優れた粉体塗装仕上げ。
- サービス寿命延長やメンテナンスを容易にする交換部品を用意。
- 個々のフックは荷重試験（proof tested）済みで、認証によりトレーサビリティを確保しています。
パラメータ（寸法と使用荷重）
FOR CHAIN SIZE | WORKING LOAD LIMIT (lbs.) | A (in) | B (in) | C (in) | G (in) | H (in) | R (in) | T (in) | PxL (in)
9/32-5/16" | 4,500 | 1.34 | 0.35 | 0.39 | 0.79 | 1.02 | 4.84 | 1.69 | 0.35×0.89
3/8" | 7,100 | 1.77 | 0.47 | 0.55 | 0.98 | 1.18 | 5.63 | 2.20 | 0.51×1.24
1/2" | 12,000 | 2.01 | 0.59 | 0.67 | 1.38 | 1.57 | 7.08 | 2.72 | 0.63×1.65
5/8" | 18,100 | 2.36 | 0.75 | 0.75 | 1.42 | 1.97 | 8.46 | 3.15 | 0.83×2.03
3/4" | 28,300 | 3.94 | 0.98 | 0.87 | 2.01 | 2.48 | 9.25 | 3.46 | 0.94×2.42
規格
Name: Grade 80 Clevis Self Locking Hook
梱包: カートン + スチールパレット
技術仕様
- Brand: TOPONE CHAIN
- 材質: Grade 80 合金鋼
- 設計係数: 4:1
- 仕上げ: 耐久性のある粉体塗装
- 荷重試験（proof tested）・認証済み
- 交換部品対応
- 梱包: 出荷用カートン＋スチールパレット
- 使用荷重および寸法データ: 上記パラメータ表を参照してください
