D字型リフトつなぎ輪

スクリュー海洋用途

製品説明

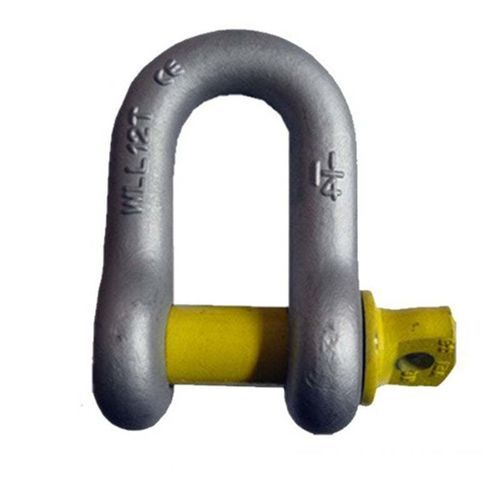

AS2741 Grade S の Dee シャックルは、ドロップ鍛造のスクリューピン式 D シャックルで、直線荷重の荷役やチェーン、ワイヤーロープ、その他定格付属品への接続に使用されます。海洋、農業、鉱業、エンジニアリング分野で広く利用されています。

製品特徴

• AS2741 に準拠、Grade S 材料を用いた Dee (D) 形状、スクリューピン付き。
• 表面仕上げ: 亜鉛めっき、粉体塗装、素地（self-coloured）。
• WLL（作業荷重限度、トン）および品質等級を刻印。
• 検査: 2× WLL の証明試験済み、破断荷重は最小 6× WLL。
• 直線引張・直線荷役専用。側方荷重や傾斜荷重には使用不可。

寸法・仕様
サイズ (mm) | WLL (t) | D (mm) | d (mm) | B (mm)
6 | 0.5 | 6 | 8 | 12
8 | 0.75 | 8 | 10 | 13
10 | 1 | 10 | 11 | 17
11 | 1.5 | 11 | 13 | 18
13 | 2 | 13 | 16 | 21
16 | 3.2 | 16 | 19 | 27
19 | 4.7 | 19 | 22 | 32
22 | 6.5 | 22 | 25 | 37
25 | 8.5 | 25 | 29 | 43
29 | 9.5 | 29 | 32 | 46
32 | 12 | 32 | 35 | 52
35 | 13.5 | 35 | 38 | 57
38 | 17 | 38 | 41 | 60
44 | 25 | 44 | 51 | 73
81 | 35 | 81 | 57 | 83

規格

• AS2741 Grade S

特性 / 技術仕様

• 規格: AS2741 Grade S。
• 構成: Dee (D) シャックル、スクリューピン付き。
• 材質等級: Grade S。
• 表面仕上げ: 亜鉛めっき、粉体塗装、素地。
• 識別: WLL（トン）および品質等級の刻印。
• 試験: 2× WLL の証明試験済み、破断荷重最小 6× WLL。
• 用途: 直線荷重でのリフティングやチェーン・ワイヤーロープ・定格付属品への接続。側方荷重やラッキング荷重には不適。
