ムービングヘッドリフトつなぎ輪

セキュリティ ロックおよびナット付スクリュー海洋用途

製品概要

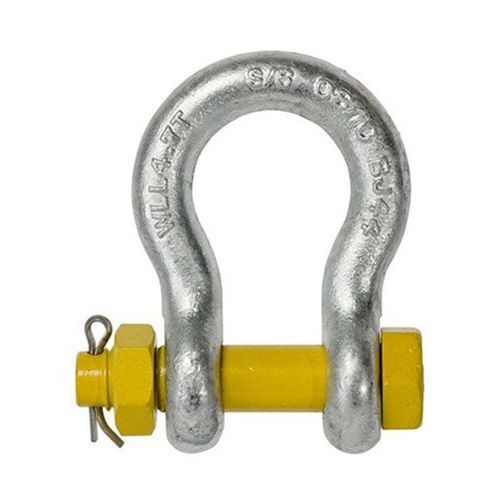

Grade "S" のボルト式ボウシャックルは、公称荷重のある揚重および吊り具の接続向けに設計されています。チェーン、ワイヤロープ、その他の定格金具との信頼できる接続を提供し、海洋、農業、鉱業、エンジニアリング分野で使用されます。ボルト／ナット／コッターピン方式は、ピンの回転を抑え、荷重がずれる可能性のある恒久的・長期的な接続に適しています。

製品の特長

• AS2741 準拠、Grade "S" 材料を用いたボウ（幅広）形状、ねじ式ピン構成で製造。
• 仕上げ：溶融亜鉛めっき、粉体塗装、素地。
• 各シャックルにトン単位の使用荷重（WLL）および品質グレードを刻印。
• 耐荷検査：2 × WLL にて証明済み、破断最小荷重 6 × WLL。
• 試験証明書は要求により発行可能。
• 揚重および定格吊り具接続に適合。

仕様（パラメータ）
サイズ (mm) | WLL (ton) | D (mm) | d (mm) | B (mm)
6 | 0.5 | 6 | 8 | 12
8 | 0.75 | 8 | 10 | 13
10 | 1 | 10 | 11 | 17
11 | 1.5 | 11 | 13 | 18
13 | 2 | 13 | 16 | 21
16 | 3.2 | 16 | 19 | 27
29 | 4.7 | 29 | 22 | 32
22 | 6.5 | 22 | 25 | 37
25 | 8.5 | 25 | 29 | 43
29 | 9.5 | 29 | 32 | 46
32 | 12 | 32 | 35 | 52
35 | 13.5 | 35 | 38 | 57
38 | 17 | 38 | 41 | 60
44 | 25 | 44 | 51 | 73
51 | 35 | 51 | 57 | 83
57 | 42.5 | 57 | 63 | 95
63 | 55 | 63 | 70 | 105

規格
AS2741 に準拠し、Grade "S" 材料で製造されています。

技術仕様

• 製品種別：オーストラリア型ドロップフォージド安全ボルト式ボウシャックル（ボルト／ナット／コッターピンによる安全仕様）。
• 材質：Grade "S"。
• 構成：ボウ（幅広）形状、ねじ式ピン。
• 仕上げ：亜鉛めっき、粉体塗装、素地。
• マーキング：各シャックルに使用荷重（WLL：トン単位）および品質グレードを刻印。
• 試験：2 × WLL にて確認済み、破断最小荷重 6 × WLL、試験証明書は要求により発行。
• 用途：チェーン、ワイヤロープ、その他定格金具との揚重および定格吊り具接続に適合（海洋、農業、鉱業、エンジニアリング分野）。
• 対応サイズ：6 mm ～ 63 mm（WLL と寸法の詳細はパラメータ表を参照）。
