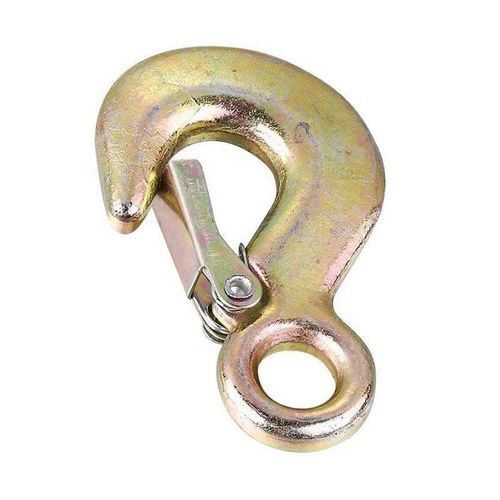

吊上げ用フック Grade 100

アイチェーン用自動ロック式

製品概要
チェーン用揚重用途向けのグレード100 アイ自動ロックフック。焼入れ焼戻しを施した合金鋼製。従来のGrade 80製品より少なくとも25%高いWLLを実現。各ロットごとに2.5×WLLの証明荷重試験を実施し証明書を発行、設計係数4:1、1.5×WLLで20,000サイクルの疲労評価済み。最低焼戻し温度400°C。各ロットに対して100% Magnafluxによる亀裂検査を実施。

仕様

• WH70 — Working Load Limit (WLL)：5,700 lbs；Grade 100チェーン対応：9/32–5/16 in；寸法（in）：e: 7.13, h: 1.02, a: 0.79, w: 1.38, w1: 1.38, d2: 0.51, g: 1.34；重量：2.43 lbs。
• WH100 — WLL：8,800 lbs；Grade 100チェーン対応：3/8 in；寸法（in）：e: 8.58, h: 1.18, a: 1.14, w: 1.65, w1: 1.57, d2: 0.63, g: 1.77；重量：4.41 lbs。
• WH130 — WLL：15,000 lbs；Grade 100チェーン対応：1/2 in；寸法（in）：e: 10.59, h: 1.57, a: 1.38, w: 1.93, w1: 1.85, d2: 0.79, g: 2.05；重量：8.82 lbs。
• WH160 — WLL：22,600 lbs；Grade 100チェーン対応：5/8 in；寸法（in）：e: 12.56, h: 1.97, a: 1.61, w: 2.36, w1: 2.36, d2: 0.94, g: 2.36；重量：14.99 lbs。

規格と梱包
名称：Grade 100 Eye Self Locking Hook；梱包：段ボール＋スチールパレット；EN 1677-3、ASME B30.26、ASME B30.10に準拠して製造；DGUV GS-OA-15-05およびDGUV GS-MO-15-05認証取得済み。

技術仕様

• 材料：焼入れ焼戻し合金鋼
• Working Load Limit (WLL)：詳細は仕様参照
• 最低焼戻し温度：400°C
• 設計係数：4:1
• 2.5×WLLでの証明荷重試験（ロット証明書付き）
• 疲労評価：1.5×WLLで20,000サイクル
• 各ロットに対する100% Magnaflux亀裂検査
• EN 1677-3、ASME B30.26、ASME B30.10に準拠して製造
• DGUV GS-OA-15-05およびDGUV GS-MO-15-05認証済み
