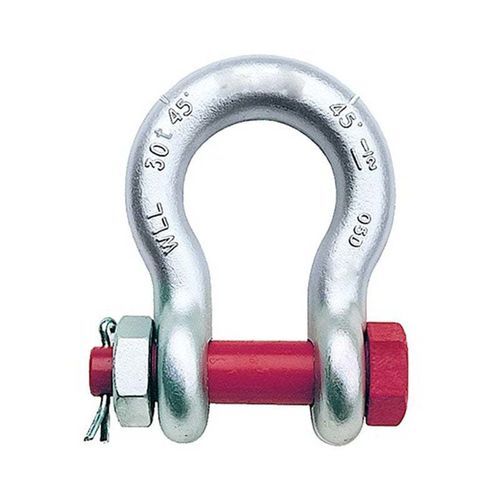

ムービングヘッドリフトつなぎ輪 G-2130

セキュリティ ロックおよびナット付

製品概要
ボルト式の安全ボウシャックルは、丸ピン式やねじピン式のシャックルが使用される用途で使用できます。恒久的または長期の設置や、荷重がピン上で滑動してピンが回転する可能性がある場合に適しています。

製品特長

• 材質：合金鋼、炭素鋼。
• 仕上げ：溶融亜鉛めっき、電気亜鉛めっき、または素地。
• 熱処理：焼入れおよび焼戻し。
• 最大検査荷重：作業荷重限度（WLL）の2.0倍。
• 最低引張強度：WLLの4倍または6倍。
• マーキング：顧客の要望により対応。

寸法・性能
サイズ | 作業荷重限度 (t) | 重量 (lbs) | A | B | H | E | C | G | P | 許容差 C | 許容差 A
3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.6 | 1.47 | 0.98 | 0.19 | 0.06 | 0.06
1/4 | 1/2 | 0.11 | 0.47 | 0.31 | 1.13 | 0.78 | 1.84 | 1.28 | 0.25 | 0.06 | 0.06
3/8 | 1 | 0.33 | 0.66 | 0.44 | 1.44 | 1.03 | 2.49 | 1.78 | 0.38 | 0.13 | 0.06
1/2 | 2 | 0.79 | 0.81 | 0.64 | 1.88 | 1.31 | 3.28 | 2.31 | 0.50 | 0.13 | 0.06
5/8 | 3-1/4 | 1.68 | 1.06 | 0.77 | 2.38 | 1.69 | 4.19 | 2.94 | 0.69 | 0.13 | 0.06
3/4 | 4-3/4 | 2.72 | 1.25 | 0.89 | 2.81 | 2.00 | 4.97 | 3.50 | 0.81 | 0.25 | 0.06
7/8 | 6-1/2 | 3.95 | 1.44 | 1.02 | 3.31 | 2.28 | 5.83 | 4.03 | 0.97 | 0.25 | 0.06
1 | 8-1/2 | 5.66 | 1.69 | 1.15 | 3.75 | 2.69 | 6.56 | 4.69 | 1.06 | 0.25 | 0.06
1-3/8 | 13-1/2 | 15.83 | 2.25 | 1.53 | 5.25 | 3.63 | 9.16 | 6.38 | 1.50 | 0.25 | 0.13

仕様 / 技術データ

• 型番：G-2130（US Type Drop Forged Safety Bolt Bow Shackle）
• 材質：合金鋼、炭素鋼
• 仕上げオプション：溶融亜鉛めっき、電気亜鉛めっき、素地
• 熱処理：焼入れ・焼戻し
• 最大検査荷重：WLLの2.0倍
• 最低引張強度：WLLの4倍または6倍
• マーキング：顧客要望に応じて対応
• 用途：丸ピンやねじピン式シャックルが使用される箇所に適する。恒久的・長期使用や荷重がピン上で滑りピンを回転させる可能性がある場合に推奨
• 使用可能サイズ（in）：3/16、1/4、3/8、1/2、5/8、3/4、7/8、1、1-3/8
