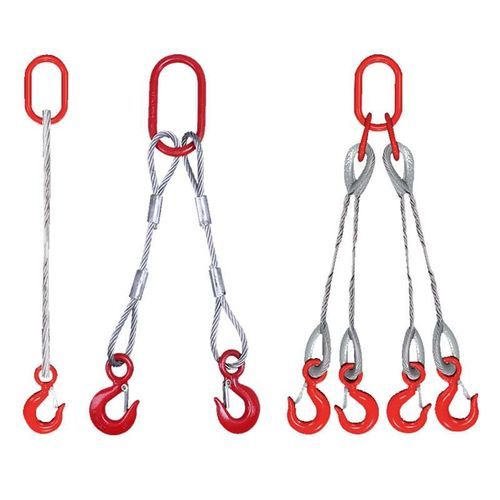

ワイヤーロープスリング

2点スチール製溶融亜鉛メッキ鋼製

概要
二本脚ワイヤーロープスリングは、高強度の亜鉛めっきまたは光沢のある鋼製ワイヤロープで製造され、マスターリンクに接続された二本の脚で構成されます。端部処理は、ソフトアイ、スロット入りアイ（サックル/スリーブ）、フェルール固定、手編みスプライス、機械スプライスなどがあります。各スリングには個別のシリアル番号、ロープ径、スリング長さ、作業荷重限度（WLL）が刻印され、トレーサビリティが確保されています。

導入
二本脚のリフティングアセンブリは、二本のワイヤロープ脚をマスターリンクに接続し、用途に応じてフック、シャックル、アイフィッティングで終端します。高強度鋼製ワイヤロープ製で、適度な柔軟性と高い引張強度を備えています。二本脚構成は荷重を二つの取り付け点に分散し、揺れの低減や応力集中の低減に寄与します。典型的な用途は、機械の吊り上げ、鋼構造物、プレキャストコンクリート、オフショア機器、配管、加工部品などの重量物の取り扱い（建設、造船、港湾、鉱業、工場）です。

製品特長

• 高強度の亜鉛めっきまたは光沢鋼ワイヤロープ
• 荷重を均等に分散する二本脚設計
• ソフトアイ、スロット入りアイ、フェルール固定、手作業スプライス、機械スプライス等の端末処理
• フック、シャックル、マスターリンク、カスタム端末に対応
• 個別シリアル番号で完全なトレーサビリティを確保

製品識別

• 個別シリアル番号
• ワイヤロープ径
• ワイヤロープ構成
• 正確なスリング長さ
• 作業荷重限度（WLL）

パラメータ — ワイヤロープスリング 作業荷重限度 (WLL) 単位：トン
製品ページには、呼び径（d mm）と吊り方（垂直吊り、チョーカー、バスケット）および多脚角度ごとのWLLマトリクス（単位：トン）が掲載されています。WLL表の代表例は次の通りです（代表値）：
呼び径 d (mm) | 垂直 90° | チョーカー 90° | バスケット 90° | 二本脚 45° | 二本脚 60° | 二本脚 90° | 三/四脚 45° | 三/四脚 60° | 三/四脚 90° | 重量 (kg/m)
8 | 0.81 | 0.61 | 1.4 | 1.5 | 1.4 | 1.1 | 3 | 2.89 | 2.3 | 0.225
10 | 1.2 | 0.96 | 2.3 | 2.3 | 2.2 | 1.8 | 4.7 | 4.4 | 3.6 | 0.398
16 | 3.2 | 2.4 | 5.6 | 6 | 5.6 | 4.6 | 12 | 11.3 | 9.2 | 1.02
24 | 7.4 | 5.1 | 12.7 | 13.6 | 12.7 | 10.4 | 27.3 | 25.5 | 20.9 | 2.29
36 | 18.55 | 13.9 | 32.2 | 34.4 | 32.2 | 26.2 | 68.85 | 64.4 | 52.65 | 5.75
48 | 29.5 | 22.1 | 51.1 | 54.6 | 51.1 | 41.6 | 109.3 | 102.2 | 83.6 | 9.17
注：全ての径および構成に対する完全なWLLマトリクスは製品ページに掲載されています。

主ワイヤロープ（6×37+FC、6×37+IWR）
ドキュメントには、一般的なロープ構成とコアタイプ（NF、SF、IWR/IWS、FC）について、呼び径5 mm以上の引張強度および最小破断荷重の表が含まれており、代表的な引張強度クラス（1570〜1960 MPa）と概算重量（kg/100m）が示されています。複数構成の仕様行列と図が提供されます。

規格・製造

• 名称：Two Leg Wire Rope Sling
• 最小発注量：100セット
• 梱包：カートン + 鋼製パレット
• 製造規格：ISO 7531、ISO 2408、ISO 4309、EN 13414-1、EN 12385、ASME B30.9、OSHA 1910.184、適用されるEU機械規則要件；必要に応じてABS、BV、CCS、DNV、LR、NK、KR、RINA等に適合
• 試験：最低設計係数 4:1。各スリングはプルーフテスト、目視検査、寸法検査を受け、個別のシリアル番号、検査記録、証明書とともに供給され、トレーサビリティが確保されます。型式試験はプルーフ、疲労、静的、破断試験を含みます。
• 適用：オーバーヘッドリフティング、二点吊り、機械据付、鋼構造物取り扱い、プレキャストコンクリートの吊り上げ、造船、オフショア、港湾取り扱い、鉱山、建設、一般産業搬送。
• 保守：使用前に切断ワイヤ、腐食、摩耗、キンク、潰れ、バードケージ、過度の摩耗、損傷したフェルールやスプライス、変形したシンブル、摩耗したフックやマスターリンク、識別タグの欠落を点検してください。規格（ISO 4309、EN 13414等）の廃棄基準を超える欠陥がある場合は使用を中止してください。

技術仕様

• 素材：高強度亜鉛めっきまたは光沢鋼ワイヤロープ
• ワイヤロープ構成：複数（6×37、6×25Fi、6×29Fi、6×36WS等）、FC、IWR/IWS、NF、SFコアオプション
• 端末処理：ソフトアイ、スロット入りアイ、フェルール固定アイ、手作業スプライス、機械スプライス；フックやシャックル対応
• マーキング：各スリングはシリアル番号、ロープ径、構成、長さ、WLLで恒久的に識別
• 設計係数：最小4:1
• 供給内容：識別タグ、検査記録、書面証明書、トレーサビリティ文書
• 推奨用途：二点吊り、機械据付、造船、オフショア、港湾、鉱山、建設
