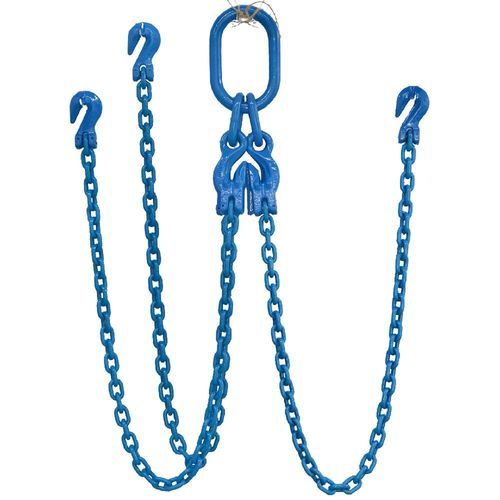

チェーンスリング Grade 100 TOG

3点スチール製合金製

はじめに グレード100 TOGチェーンスリングは、焼入れ・焼戻し処理を施したグレード100合金鋼製のチェーンおよび部品を用いて製造された、3本脚式の吊り上げアセンブリです。 本スリングは、上部に4角形のマスターリンクアセンブリ、下部に3つのグレード100グラブフックを備えており、チェーン長さの調整とバランスの取れた3点荷重分散が求められる重荷重の吊り上げ用途に適しています。 概要 スリング形式：トリプルレッグ（TOG） 個別シリアル番号：各スリングには、トレーサビリティを確保するため、シリアル番号が恒久的に刻印されています。 チェーンのサイズおよびグレード：グレード100の合金鋼チェーンおよび部品から製造されています。 スリングの正確な長さ：正確なスリング長さの目印が付いています。 定格荷重（WLL）：スリングに刻印されています。同じチェーンサイズの場合、グレード100はグレード80に比べて約25％高い定格荷重（WLL）を提供します。 製品詳細

• グレード：グレード100の合金鋼チェーンおよび構成部品を使用しています。
• 上部アセンブリ：4連長方形マスターリンクアセンブリ。
• 下部フィッティング：チェーン長さを調整可能で、柔軟な3点吊り上げを可能にする3つのグレード100グラブフック。
• 設計係数：4:1の最小設計係数。
• 識別情報：各スリングには、個別のシリアル番号、チェーンサイズ、チェーングレード、正確なスリング長、および定格荷重（WLL）が恒久的にタグ付けされています。

製品構成コード

• T = トリプルレッグ
• O = 4本脚長方形マスターリンクアセンブリ
• G = グラブフック

製品識別情報

• 個別シリアル番号
• チェーンサイズ
• チェーングレード
• スリングの正確な長さ
• 定格荷重（WLL）

規格および製造

• 名称：グレード100 TOGチェーンスリング – トリプルレッグ、上部にクワッド長方形マスターリンク、下部に3つのグラブフック付き
• 最小注文数量（MOQ）： 100セット
• 梱包：段ボール箱＋スチールパレット
• 製造規格：EN 818-2、EN 1677-1、 EN 1677-2、EN 1677-4、ASME B30.9、OSHA 1910.184、AS 2321、およびISO 3077のグレード100吊りチェーンスリングアセンブリに関する要件に準拠して、焼入れ・焼戻し処理を施したグレード100合金鋼チェーンおよび構成部品から製造されています。
• 試験基準：最小設計係数 4:1。各スリングは、出荷前に耐荷重試験、目視検査、寸法確認、および構成部品の適合性確認が行われます。 チェーンはEN 818の疲労要件に準拠しており、WLLの1.5倍の荷重で20,000回の負荷サイクルに耐えます。
• 付属書類： すべてのスリングには、個別のシリアル番号、識別タグ、書面による証明書、および完全なトレーサビリティ記録が付属しています。
• 用途：天井吊り、3点吊り、重機の取り扱い、構造用鋼材の組立、設備の設置、プレキャストコンクリートの取り扱い、鉱山での保守作業、および産業用資材運搬作業に適しています。
• メンテナンス：使用のたびに、チェーンの伸び、過度の摩耗、亀裂、腐食、グラブフックの変形、マスターリンクや接続リンクの損傷、識別タグの紛失がないか点検してください。欠陥が検査基準を超える場合は、使用を中止してください。

定格荷重表（構成別の作業荷重限界値） 見出し：品番、吊り上げチェーンの直径（mm）、1本脚（トン）、2本脚 0°<α<45°（トン）、 2本吊り 45°<α<60°（トン）、3本および4本吊り 0°<α<45°（トン）、3本および4本吊り 45°<α<60°（トン）、連続スリング（トン） TPL81841004, 4, 1, 1, 1, 1, 1, 1 TPL81841005, 5, 1, 1.4, 1, 2.1, 1.5, 1.6 TPL81841006、6、1.4、1.96、1.4、2.94、2.1、2.24 TPL81841007, 7, 1.9, 2.66, 1.9, 3.99, 2.85, 3.04 TPL81841008、8、2.5、3.5、2.5、5.25、3.75、4 TPL818410010、10、4、5.6、4、8.4、6、6.4 TPL818410013、13、6.7、9.38、6.7、14.07、10.05、10.72 TPL818410016、16、10.3、14.4、10.3、21.6、15.4、16.4 TPL818410018、18、12.5、17.5、12.5、26.2、18.75、20 TPL818410019、19、14、19.6、14、29.4、21、22.4 TPL818410020、20、16、22.4、16、33.6、24、25.6 TPL818410022、22、19.4、27.1、19.4、40.7、29.1、31 TPL818410026、26、26.5、37.1、26.5、55.6、39.7、42.4 TPL818410028、28、30.5、42.7、30.5、64、45.7、48.8 TPL818410030、30、35.5、49.7、35.5、74.5、53.2、56.8 TPL818410032、32、40、56、40、84、60.6、64 TPL818410036、36、50、70、50、105、75、80 TPL818410038、38、56.5、78.4、56.5、118.6、84.7、90.4 TPL818410040、40、62.5、87.5、62.5、131.2、93.7、100 TPL818410045、45、81、113.4、81、170.1、121.5、130 TPL818410050、50、98、137.2、98、205.8、147、156.8 フィート単位の表（構成ごとの許容荷重（lbs）） 見出し：品番、吊り上げチェーンの直径（in.）、1本（90°）（lbs）、2本（係数1.4）（lbs）、 2本脚 係数1.0（ポンド？）、3本および4本脚 係数2.1（ポンド）、3本および4本脚 係数1.5（ポンド）、連続スリング（ポンド） TPL81841004、5/32、2,205、2,205、2,205、2,205、2,205、2,205 TPL81841005、3/16、2,205、2,205、2,205、4,409、4,409、4,409 TPL81841006、1/4、2,205、4,409、2,205、6,614、4,409、4,409 TPL81841007、9/32、4,409、6,614、4,409、8,819、6,614、6,614 TPL81841008、5/16、6,614、8,819、6,614、11,023、8,819、8,819 TPL81841010、3/8、8,819、13,228、8,819、17,637、13,228、13,228 TPL81841013、1/2、15,432、19,842、15,432、30,865、22,046、24,251 TPL81841016、5/8、22,046、30,865、22,046、48,502、33,069、35,274 TPL81841018、3/4、28,660、39,683、28,660、57,320、41,888、44,092 TPL81841019、3/4、30,865、44,092、30,865、63,934、46,297、48,502 TPL81841020、13/16、35,274、48,502、35,274、74,957、52,911、57,320 TPL81841022、7/8、41,888、59,525、41,888、90,390、63,934、68,343 TPL81841026、1、59,525、81,571、59,525、123,459、88,185、92,594 TPL81841028、1-1/8、68,343、94,798、68,343、141,096、101,412、108,026 TPL81841030、1-3/16、79,366、110,231、79,366、165,347、116,845、125,664 TPL81841032、1-1/4、88,185、123,459、88,185、185,188、134,482、141,096 TPL81841036、1-3/8、110,231、154,323、110,231、231,485、165,347、176,370 TPL81841038、1-1/2、125,664、171,960、125,664、262,350、187,393、198,416 TPL81841040、1-9/16、138,891、194,007、138,891、288,806、207,234、220,462 TPL81841045、1-3/4、178,574、249,122、178,574、374,786、268,964、286,601 TPL81841050、2、216,053、302,033、216,053、454,152、324,079、346,126 特性／技術仕様

• 製品タイプ：グレード100 TOGチェーンスリング （TOG構成：トリプルレッグ、上部に四角長形マスターリンク、下部に3つのグラブフック）
• 材質：焼入れ・焼戻し処理済みのグレード100合金鋼チェーンおよびグレード100部品
• 上部フィッティング：四角長形マスターリンクアセンブリ
• 下部フィッティング： グレード100グラブフック3個（個々のチェーンリンクを連結することで長さを調整可能）
• 設計係数：4:1
• 耐荷重試験： 各スリングは耐荷重試験、目視検査、寸法確認を実施済み。チェーンはEN 818の疲労要件に基づき、1.5×WLLでの20,000サイクルの試験に耐える
• トレーサビリティ：個別のシリアル番号、識別タグ、書面による証明書、および販売注文記録
• 規格準拠： EN 818-2、EN 1677-1、EN 1677-2、 EN 1677-4、ASME B30.9、OSHA 1910.184、AS 2321、ISO 3077
• 最小発注数量（MOQ）: 100セット
• 梱包：段ボール箱＋スチールパレット
• 用途：天井吊り上げ、3点吊り上げ、重機運搬、構造用鋼材の組立、設備の設置、プレキャストコンクリートの運搬、鉱山保守、産業用資材運搬
