チェーンスリング 80 DOSL

2点スチール製鋼鉄合金製

製品概要

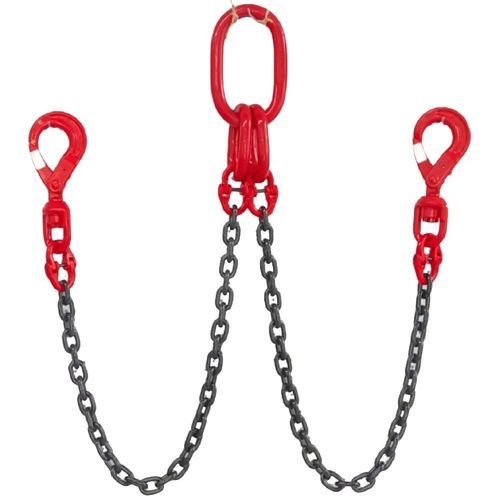

Grade 80 DOSL チェーンスリングは、焼入れ焼戻し処理を施したGrade 80合金鋼のチェーンおよび部品で製造された二本脚の吊具アセンブリです。上部にGrade 80の長楕円マスターリンク、下部にGrade 80の自己ロックフックを備え、荷重の確実な保持と吊り作業の安全性を向上させます。各スリングにはシリアル番号、チェーンサイズ、グレード、正確なスリング長、および許容作業荷重（WLL）が恒久的に刻印され、完全なトレーサビリティを確保します。

構成コード

• D = Double Leg（二本脚）
• O = Oblong master link（長楕円マスターリンク）
• SL = Self Locking Hook（自己ロックフック）

製品識別

• 個別シリアル番号
• チェーンサイズ
• チェーングレード（Grade 80）
• 正確なスリング長
• 許容作業荷重（WLL）

代表的な用途

• 大型機械の取り扱い
• 構造用鋼材の吊り上げ
• 機器設置
• 建設工事
• 鉱山の保守作業
• 産業用資材取り扱い

メートルデータ（WLL：トン） — 選択径

• 径 4 mm — 1本脚: 0.50 t；2本脚 (0°–45°): 0.71 t；2本脚 (45°–60°): 0.50 t；3/4本脚 (0°–45°): 1.06 t；3/4本脚 (45°–60°): 0.75 t；連続スリング: 0.80 t
• 径 8 mm — 1本脚: 2.00 t；2本脚 (0°–45°): 2.80 t；2本脚 (45°–60°): 2.00 t；3/4本脚 (0°–45°): 4.25 t；3/4本脚 (45°–60°): 3.00 t；連続スリング: 3.15 t
• 径 13 mm — 1本脚: 5.30 t；2本脚 (0°–45°): 7.50 t；2本脚 (45°–60°): 5.30 t；3/4本脚 (0°–45°): 11.20 t；3/4本脚 (45°–60°): 8.00 t；連続スリング: 8.50 t
• 径 20 mm — 1本脚: 12.50 t；2本脚 (0°–45°): 17.00 t；2本脚 (45°–60°): 12.50 t；3/4本脚 (0°–45°): 26.20 t；3/4本脚 (45°–60°): 18.70 t；連続スリング: 20.00 t
• 径 30 mm — 1本脚: 28.00 t；2本脚 (0°–45°): 39.20 t；2本脚 (45°–60°): 28.00 t；3/4本脚 (0°–45°): 58.80 t；3/4本脚 (45°–60°): 42.00 t；連続スリング: 44.80 t
• 径 50 mm — 1本脚: 78.50 t；2本脚 (0°–45°): 109.90 t；2本脚 (45°–60°): 78.50 t；3/4本脚 (0°–45°): 164.80 t；3/4本脚 (45°–60°): 117.70 t；連続スリング: 125.60 t

フィートデータ（WLL：lb） — サンプル行
設計係数 / チェーン径 / 1本脚スリング / 2本脚スリング (90°, 60°, 45°, 30°) / 3&4本脚スリング (60°, 45°, 30°)

• 7/32" — 1本脚: 2,100 lb；2本脚: 3,600 lb；調整: 3,000 lb；3/4本脚: 5,500 lb；サンプル: 4,400–3,200 lb
• 1/2" — 1本脚: 12,000 lb；2本脚: 20,800 lb；調整: 17,000 lb；3/4本脚: 31,200 lb；サンプル: 25,500–18,000 lb
• 1" — 1本脚: 47,700 lb；2本脚: 82,600 lb；調整: 67,400 lb；3/4本脚: 123,900 lb；サンプル: 101,200–71,500 lb

表の注記

• 連続スリング：エンドレス（無端）チェーンのスリング構成におけるWLL。
• 角度：a = スリング脚と垂直方向との角度。一般的な範囲は 0°–45° および 45°–60°。角度が小さいほど脚にかかる張力が増し、容量は低下します。
• 係数：異なる構成・角度でのWLL算出に使用する乗数。計算時は技術的指針を参照してください。

規格と試験
EN 818-2、EN 1677-1、EN 1677-3、EN 1677-4、ASME B30.9、OSHA 1910.184、AS 2321、ISO 3077 に準拠した Grade 80 焼入れ・焼戻し処理済み合金鋼のチェーンと部品で製造。書面による証明書を付属。最小設計係数 4:1。各スリングは破壊検査（プルテスト）、目視検査、寸法確認および部品適合性の確認を受けます。チェーンは EN 818 の疲労要件を満たし、WLL の 1.5 倍で 20,000 サイクルに耐えます。各スリングには個別のシリアル番号、識別タグおよび完全なトレーサビリティ記録が付属します。

保守と点検
使用前に点検してください：チェーンの伸び、摩耗、亀裂、腐食、自己ロックフックの作動、変形、マスターリンクや連結リンクの損傷、識別タグの欠落。欠陥が適用される点検基準を超える場合は使用を中止してください。
