チェーンスリング Grade 80 QOF

4点スチール製合金製

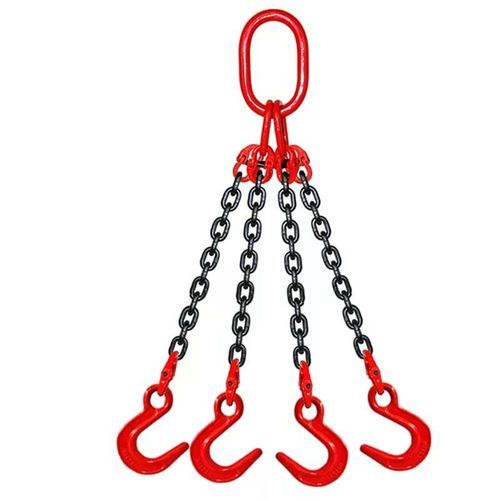

製品概要 グレード80 QOFチェーンスリングは、焼入れ・焼戻し処理を施したグレード80合金鋼製のチェーンおよび部品から製造された、4本脚式の吊り具です。 本スリングは、上部に4本脚の長楕円形マスターリンクアセンブリ、下部にグレード80の鍛造フックを装備しており、複数の吊り上げポイントとバランスの取れた荷重分散を必要とする重作業に適しています。 主な特徴

• 荷重の安定性とバランスの取れた荷重分散を実現する4本脚チェーンスリング構成。
• 上部アセンブリ：4本脚楕円形マスターリンクアセンブリ。
• 下部金具：グレード80鍛造フック（グレード80吊り上げシステムに対応）。
• 焼入れ・焼戻し処理を施したグレード80合金鋼製のチェーンおよび部品を使用しています。
• 各スリングには、書面による認証書および完全なトレーサビリティ（個別のシリアル番号および識別タグ）が付属しています。

製品構成コード

• Q = 4本脚
• O = 4本脚楕円形マスターリンクアセンブリ
• F = 鍛造フック

製品識別情報

• 識別タグに記載された個別のシリアル番号
• チェーンサイズ
• チェーングレード
• スリングの正確な長さ
• 定格荷重（WLL）

代表的な用途

• 重機の取り扱い
• 構造用鋼材の吊り上げ
• プレキャストコンクリートの設置
• 機器の設置
• 鉱山設備のメンテナンス
• 産業用資材の運搬

規格、梱包および最小注文数量（MOQ）

• 名称：グレード80 QOFチェーンスリング – クワッドレッグ、上部にクワッド長方形マスターリンク、下部に鍛造フック付き
• 最小注文数量（MOQ）： 100セット
• 梱包：段ボール箱＋スチールパレット
• 製造規格：EN 818-2、EN 1677-1、EN 1677-2、 EN 1677-4、ASME B30.9、OSHA 1910.184、AS 2321、ISO 3077に準拠して製造されています。
• 試験基準：最小設計係数 4:1。 各スリングは、耐荷重試験、目視検査、寸法検証、および構成部品の互換性確認が行われています。チェーンはEN 818の疲労要件に準拠しており、1.5× WLLで20,000サイクルの耐性を有します。 シリアル番号、識別タグ、および書面による証明書が付属しています。
• 適用基準：天井クレーンによる吊り上げ、多点吊り上げ、重機の取り扱い、構造用鋼材の組立、プレキャストコンクリートの設置、機器の設置、鉱山での保守、および産業用資材の運搬に適しています。
• メンテナンス：使用前には毎回、チェーンの伸び、摩耗、亀裂、腐食、鍛造フックの変形、マスターリンクまたは接続リンクの損傷、識別タグの紛失について点検してください。欠陥が検査基準を超える場合は、使用を中止してください。

パラメータ — メートル表（定格荷重（ metric tons）） 見出し：直径（mm） | 1本脚（ton） | 2本脚（0°パラメータ — フィート単位の表（許容荷重：ポンド、安全率 4:1） 見出し：チェーン径（インチ） | 1本脚スリング（ポンド） | 2本脚スリング（60°）（ポンド） | 2本脚スリング（45°）（ポンド） | 2本脚スリング（30°）（ポンド） | 3本および4本脚スリング（60°）（ポンド） | 3本および4本脚スリング（45°）（ポンド） | 3本および4本脚スリング（30°） (ポンド) 7/32インチ | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200 9/32" | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200 5/16インチ | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800 3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600 1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000 5/8インチ | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100 3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400 7/8" | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300 1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500 1-1/4" | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500 注記

• メートル表のすべての値はメトリックトンで表されており、最大許容荷重（WLL）を示しています。
• 角度の定義：a = スリングの脚と垂直線とのなす角度。荷重係数および調整済みWLLの算出には、0° < a < 45° および 45° < a < 60° の範囲が使用されます。
• 連続スリングとは、エンドレスチェーン・スリング構成の WLL を指します。

特性／技術仕様

• 製品名：グレード80 QOFチェーンスリング
• モデル／商品名：グレード80 QOFチェーンスリング
• ブランド：TOPONE CHAIN
• 材質： グレード80焼入れ・焼戻し合金鋼（チェーンおよび構成部品）
• 上部金具：クワッド・オブロング・マスターリンクアセンブリ
• 下部金具： グレード80鍛造フック
• 識別情報：個別のシリアル番号、識別タグ、チェーンサイズ、チェーングレード、正確なスリング長さ、WLL
• 最小注文数量（MOQ）：100セット
• 梱包：段ボール箱＋スチールパレット
• 製造基準： EN 818-2; EN 1677-1; EN 1677-2; EN 1677-4; ASME B30.9; OSHA 1910.184; AS 2321; ISO 3077
• 試験：最小設計係数 4:1；耐荷重試験；目視検査；寸法確認；疲労試験：1.5× WLL での 20,000 サイクル
• 用途： 天井吊り上げ、多点吊り上げ、重機の取り扱い、鉄骨組立、プレキャストコンクリートの設置、設備の設置、鉱山での保守、産業用資材の運搬
• 保守・点検： 使用のたびに、伸び、摩耗、亀裂、腐食、変形、リンクの損傷、タグの欠落がないか点検すること。欠陥が基準値を超える場合は使用を中止すること
