製品概要

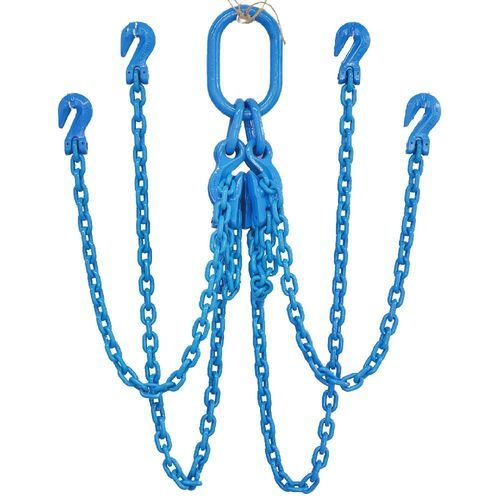

グレード100 QOGチェーンスリングは、焼入れ・焼戻し処理を施したグレード100合金鋼製チェーンおよび部品から製造された、4点吊り用リフティングアセンブリです。 本スリングは、上部に4本脚の楕円形マスターリンクアセンブリ、下部に4つのグレード100グラブフックを備えており、チェーン長さの調整が可能で、柔軟な4点吊り上げを実現します。グレード80のスリングと比較して、グレード100の設計では、同じチェーンサイズで許容作業荷重が約25％高くなります。 各スリングには、シリアル番号、チェーンサイズ、グレード、正確なスリング長さ、および定格荷重が恒久的に刻印されており、製品の完全なトレーサビリティを確保しています。
概要 / 主な特徴
- 4点吊り上げとバランスのとれた荷重分散を実現する4本脚チェーンスリング設計。
- 上部アセンブリ：4本脚の長方形マスターリンク。
- 下部金具：グレード100のグラブフック4個（個々のチェーンリンクを連結することでチェーン長さを調整可能）。
- 材質：焼入れ・焼戻し処理済みのグレード100合金鋼製チェーンおよび部品。
- 同一チェーンサイズにおいて、グレード80と比較して許容荷重（WLL）が約25％高い。
- 設計係数：4:1。
- 恒久的な識別情報：トレーサビリティを確保するため、個別のシリアル番号、チェーンサイズ、グレード、正確なスリング長さ、および許容荷重（WLL）が記載されている。
製品構成コード
- Q = 4本脚
- O = 長方形マスターリンクアセンブリ
- G = グラブフック
製品識別情報
- 個別のシリアル番号
- チェーンサイズ
- チェーングレード
- 正確なスリング長
- 定格荷重（WLL）
メートル換算表
品番 | 吊り上げチェーンの直径 (mm) | 1本 (トン) | 2本 (0°<α<45°) (トン) | 2本吊り（45°<α<60°）（トン） | 3本および4本吊り（0°<α<45°）（トン） | 3本および4本吊り（45°<α<60°）（トン） | 連続スリング (トン)
TPL81841004 | 4 | 0.63 | 0.88 | 0.63 | 1.32 | 0.94 | 1
TPL81841005 | 5 | 1 | 1.4 | 1 | 2.1 | 1.5 | 1.6 | 2
TPL81841006 | 6 | 1.4 | 1.96 | 1.4 | 2.94 | 2.1 | 2.24 | 2
TPL81841007 | 7 | 1.9 | 2.66 | 1.9 | 3.99 | 2.85 | 3.04 | 3
TPL81841008 | 8 | 2.5 | 3.5 | 2.5 | 5.25 | 3.75 | 4 | 4
TPL818410010 | 10 | 4 | 5.6 | 4 | 8.4 | 6 | 6.4 | 6
TPL818410013 | 13 | 6.7 | 9.38 | 6.7 | 14.07 | 10.05 | 10.72 | 11
TPL818410016 | 16 | 10.3 | 14.4 | 10.3 | 21.6 | 15.4 | 16.4 | 16
TPL818410018 | 18 | 12.5 | 17.5 | 12.5 | 26.2 | 18.75 | 20 | 20
TPL818410019 | 19 | 14 | 19.6 | 14 | 29.4 | 21 | 22.4 | 22
TPL818410020 | 20 | 16 | 22.4 | 16 | 33.6 | 24 | 25.6 | 26
TPL818410022 | 22 | 19.4 | 27.1 | 19.4 | 40.7 | 29.1 | 31 | 31
TPL818410026 | 26 | 26.5 | 37.1 | 26.5 | 55.6 | 39.7 | 42.4 | 42
TPL818410028 | 28 | 30.5 | 42.7 | 30.5 | 64 | 45.7 | 48.8 | 49
TPL818410030 | 30 | 35.5 | 49.7 | 35.5 | 74.5 | 53.2 | 56.8 | 57
TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60.6 | 64 | 64
TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80 | 80
TPL818410038 | 38 | 56.5 | 78.4 | 56.5 | 118.6 | 84.7 | 90.4 | 90
TPL818410040 | 40 | 62.5 | 87.5 | 62.5 | 131.2 | 93.7 | 100 | 100
TPL818410045 | 45 | 81 | 113.4 | 81 | 170.1 | 121.5 | 129.6 | 130
TPL818410050 | 50 | 98 | 137.2 | 98 | 205.8 | 147 | 156.8 | 157
フィート表
品番 | 吊り上げチェーンの直径 (in.) | 1本脚 (90°) (lbs) | 2本脚 係数 1.4 （ポンド） | 2本脚 係数1.0（ポンド） | 2本脚 係数2.1（ポンド） | 3本および4本脚 係数1.5（ポンド） | 3本および4本脚 係数1.6 (ポンド)
TPL81841004 | 5/32 | 2,205 | 2,205 | 2,205 | 2,205 | 2,205 | 2,205
TPL81841005 | 3/16 | 2,205 | 2,205 | 2,205 | 4,409 | 4,409 | 4,409
TPL81841006 | 1/4 | 2,205 | 4,409 | 2,205 | 6,614 | 4,409 | 4,409
TPL81841007 | 9/32 | 4,409 | 6,614 | 4,409 | 8,819 | 6,614 | 6,614
TPL81841008 | 5/16 | 6,614 | 8,819 | 6,614 | 11,023 | 8,819 | 8,819
TPL81841010 | 3/8 | 8,819 | 13,228 | 8,819 | 17,637 | 13,228 | 13,228
TPL81841013 | 1/2 | 15,432 | 19,842 | 15,432 | 30,865 | 22,046 | 24,251
TPL81841016 | 5/8 | 22,046 | 30,865 | 22,046 | 48,502 | 33,069 | 35,274
TPL81841018 | 3/4 | 28,660 | 39,683 | 28,660 | 57,320 | 41,888 | 44,092
TPL81841019 | 3/4 | 30,865 | 44,092 | 30,865 | 63,934 | 46,297 | 48,502
TPL81841020 | 13/16 | 35,274 | 48,502 | 35,274 | 74,957 | 52,911 | 57,320
TPL81841022 | 7/8 | 41,888 | 59,525 | 41,888 | 90,390 | 63,934 | 68,343
TPL81841026 | 1 | 59,525 | 81,571 | 59,525 | 123,459 | 88,185 | 92,594
TPL81841028 | 1-1/8 | 68,343 | 94,798 | 68,343 | 141,096 | 101,412 | 108,026
TPL81841030 | 1-3/16 | 79,366 | 110,231 | 79,366 | 165,347 | 116,845 | 125,664
TPL81841032 | 1-1/4 | 88,185 | 123,459 | 88,185 | 185,188 | 134,482 | 141,096
TPL81841036 | 1-3/8 | 110,231 | 154,323 | 110,231 | 231,485 | 165,347 | 176,370
TPL81841038 | 1-1/2 | 125,664 | 171,960 | 125,664 | 262,350 | 187,393 | 198,416
TPL81841040 | 1-9/16 | 138,891 | 194,007 | 138,891 | 288,806 | 207,234 | 220,462
TPL81841045 | 1-3/4 | 178,574 | 249,122 | 178,574 | 374,786 | 268,964 | 286,601
TPL81841050 | 2 | 216,053 | 302,033 | 216,053 | 454,152 | 324,079 | 346,126
規格および試験（概要）
焼入れ・焼戻し処理を施したグレード100合金鋼製のチェーンおよび部品から製造されています。EN 818-2、EN 1677-1、EN 1677-2、 EN 1677-4、ASME B30.9、OSHA 1910.184、AS 2321、およびISO 3077のグレード100リフティングチェーンスリングアセンブリに関する規格に準拠しています。 最小設計係数は4:1です。各スリングは、出荷前に耐荷重試験、目視検査、寸法確認、および構成部品の適合性チェックが行われます。チェーンはEN 818の疲労要件に準拠しており、WLLの1.5倍の荷重で20,000回の負荷サイクルに耐えます。 すべてのスリングには、個別のシリアル番号、識別タグ、書面による証明書、およびトレーサビリティ記録が付属しています。
メンテナンスおよび使用上の注意事項
天井クレーンによる吊り上げ、4点吊り、重機の取り扱い、鉄骨組立、プレキャストコンクリートの設置、オフショアでの吊り上げ、鉱山でのメンテナンス、および産業用資材の運搬に適しています。 使用前には毎回、チェーンの伸び、過度な摩耗、亀裂、腐食、グラブフックの変形や摩耗、マスターリンクや連結リンクの損傷、識別タグの紛失がないか点検してください。欠陥が適用される検査基準を超える場合は、使用を中止してください。
特性／技術仕様
- 商品名：グレード100 QOG チェーンスリング
- モデル／タイプ：QOG（クワッドレッグ、クワッド長方形マスターリンクおよびグラブフック付き）
- 材質：焼入れ・焼戻し処理済みグレード100合金鋼
- 上部フィッティング： 4本脚長方形マスターリンクアセンブリ
- 下部フィッティング：グレード100グラブフック4個（調整可能）
- 識別情報：個別のシリアル番号、チェーンサイズ、グレード、正確なスリング長さ、およびWLLが記載された識別タグ
- 設計係数： 4:1
- 性能：同一チェーンサイズにおいて、グレード80より約25％高いWLL
- 試験：耐荷重試験済み、検査済み、EN 818疲労耐性基準適合、1.5×WLLでの20,000サイクル試験済み
- 最小注文数量（MOQ）： 100セット
- 梱包：段ボール箱＋スチールパレット
- 用途：重荷重および4点吊り、オフショア、鉱業、建設、プレキャスト、産業用ハンドリング
