チェーンスリング Grade 80 TOF

3点

製品概要

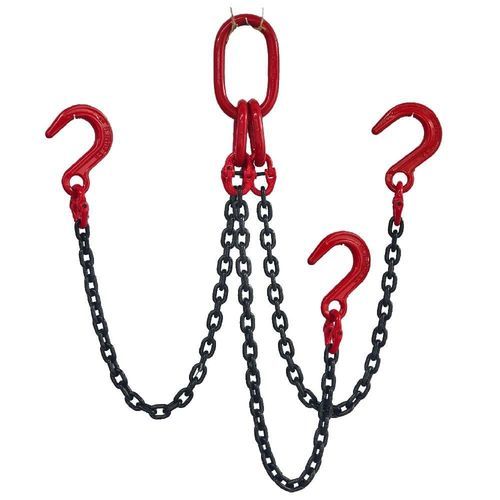

• Grade 80 TOF チェーンスリング - トリプルレッグ、上部に4連オブロングマスターリンク、下部に鋳造/鍛造フック
• スリングのオプション：個別シリアル番号、チェーンのサイズとグレード選択、スリングの正確な長さ選択、指定作業荷重

導入

• S = スリング脚
• T = トリプルレッグ
• S（フック）= スリングフック（ラッチ付き）
• SL = セルフロッキング（安全）フック
• F = 鋳造/鍛造フック
• D = ダブルレッグ
• Q = クワッドレッグ
• G = グラブフック
• O = オブロングマスターリンク

認証
チェーンスリングは書面による認証書とともに提供されます。タグのシリアル番号は証明書および注文番号と一致し、完全な追跡性を保証します。

パラメータ
設計係数 / 1脚スリング（90°） / 2脚スリング（60° / 45° / 30°） / 3脚・4脚スリング（60° / 45° / 30°）
荷重係数：1 / 荷重係数：1.7 / 荷重係数：1.4 / 荷重係数：1 / 荷重係数：2.6 / 荷重係数：2.1 / 荷重係数：1.45
チェーン径 7/32" : 90° = 2,100 ; 2脚 60° = 3,600 ; 2脚 45° = 3,000 ; 2脚 30° = 2,100 ; 3/4脚 60° = 5,500 ; 3/4脚 45° = 4,400 ; 3/4脚 30° = 3,200
チェーン径 9/32" : 90° = 3,500 ; 2脚 60° = 6,100 ; 2脚 45° = 4,900 ; 2脚 30° = 3,500 ; 3/4脚 60° = 9,100 ; 3/4脚 45° = 7,400 ; 3/4脚 30° = 5,200
チェーン径 5/16" : 90° = 4,500 ; 2脚 60° = 7,800 ; 2脚 45° = 6,400 ; 2脚 30° = 4,500 ; 3/4脚 60° = 11,700 ; 3/4脚 45° = 9,500 ; 3/4脚 30° = 6,800
チェーン径 3/8" : 90° = 7,100 ; 2脚 60° = 12,300 ; 2脚 45° = 10,000 ; 2脚 30° = 7,100 ; 3/4脚 60° = 18,400 ; 3/4脚 45° = 15,100 ; 3/4脚 30° = 10,600
チェーン径 1/2" : 90° = 12,000 ; 2脚 60° = 20,800 ; 2脚 45° = 17,000 ; 2脚 30° = 12,000 ; 3/4脚 60° = 31,200 ; 3/4脚 45° = 25,500 ; 3/4脚 30° = 18,000
チェーン径 5/8" : 90° = 18,100 ; 2脚 60° = 31,300 ; 2脚 45° = 25,600 ; 2脚 30° = 18,100 ; 3/4脚 60° = 47,000 ; 3/4脚 45° = 38,400 ; 3/4脚 30° = 27,100
チェーン径 3/4" : 90° = 28,300 ; 2脚 60° = 49,000 ; 2脚 45° = 40,000 ; 2脚 30° = 28,300 ; 3/4脚 60° = 73,500 ; 3/4脚 45° = 60,000 ; 3/4脚 30° = 42,400
チェーン径 7/8" : 90° = 34,200 ; 2脚 60° = 59,200 ; 2脚 45° = 48,400 ; 2脚 30° = 34,200 ; 3/4脚 60° = 88,900 ; 3/4脚 45° = 72,500 ; 3/4脚 30° = 51,300
チェーン径 1" : 90° = 47,700 ; 2脚 60° = 82,600 ; 2脚 45° = 67,400 ; 2脚 30° = 47,700 ; 3/4脚 60° = 123,900 ; 3/4脚 45° = 101,200 ; 3/4脚 30° = 71,500
チェーン径 1-1/4" : 90° = 72,300 ; 2脚 60° = 125,200 ; 2脚 45° = 102,200 ; 2脚 30° = 72,300 ; 3/4脚 60° = 187,800 ; 3/4脚 45° = 153,400 ; 3/4脚 30° = 108,500

規格
名称: Grade 80 TOF Chain Sling – トリプルレッグ、上部に4連オブロングマスターリンク、下部に鋳造/鍛造フック
MOQ: 100メートル
梱包: カートン + スチールパレット

仕様 / 技術仕様

• モデル: TOF Chain Sling
• Grade: Grade 80
• スリングスタイル: トリプルレッグ、上部に4連オブロングマスターリンク、下部に鋳造/鍛造フック
• オプション: 個別シリアル番号; チェーンサイズとグレード選択可能; スリングの正確な長さ選択可能; 指定された作業荷重
• 設計係数: 4:1
• 荷重係数は上記パラメータ表に記載
• 認証: 書面証明書を供給; タグのシリアル番号は証明書および注文と一致し追跡性を保証
• MOQ: 100メートル
• 梱包: カートン + スチールパレット
