チェーンスリング Grade 80 QOSL

2点スチール製鋼鉄合金製

製品概要

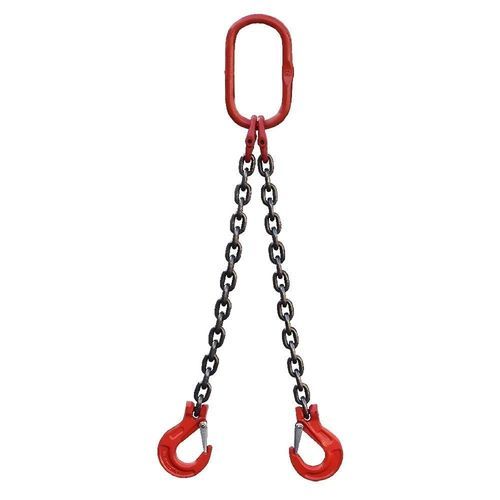

Grade 80 チェーンスリング DOS は、焼入れ焼戻し処理を施した Grade 80 合金鋼のチェーンおよび同等の Grade 80 部品で製造されたダブルレッグの吊具アセンブリです。上部にクレーン接続用のオブロング（楕円）マスターリンクを備え、下部には荷重固定用のラッチ付きスリングフックが2本装備されています。ダブルレッグ構成は荷重分散と吊り安定性を向上させ、機械取扱いや鋼構造の組み立て、保守作業などの工業用途に適します。

識別情報

• 個別シリアル番号
• チェーンサイズ
• チェーングレード
• 正確なスリング長さ
• 使用荷重限度 (WLL)

製品構成コード

• D = Double Leg（ダブルレッグ）
• O = Oblong Master Link（オブロングマスターリンク）
• S = Sling Hook with Latch（ラッチ付スリングフック）

カスタム製作

• カスタムスリング長さ
• 特殊フック構成
• マスターリンクオプション
• 識別マーキング
• 特定のWLL要件
• 特注リフティングアセンブリ

規格および供給情報

• 製品名: Grade 80 チェーンスリング DOS – ダブルレッグ、上部オブロングマスターリンク、下部ラッチ付スリングフック
• 最小発注数量: 100 セット
• 梱包: カートン + スチールパレット
• 製造規格: EN 818-2、EN 1677-1/2/4、ASME B30.9、OSHA 1910.184、AS 2321、ISO 3077（該当する場合）に準拠した Grade 80 焼入れ焼戻し合金鋼チェーンおよび部品
• 試験: 設計係数 4:1。各スリングは実負荷試験、目視検査、寸法確認および部品適合性の確認を実施。チェーンは EN 818 疲労要件（WLL の1.5倍で20,000サイクル）に適合。各スリングには識別タグ、書面による証明書および完全なトレーサビリティ記録を添付。
• 用途: オーバーヘッドリフティング、2点吊り、機械取扱い、鉄骨据付、機器据付、プレキャスト取扱い、鉱山保守、工業用資材取扱い
• 保守: 使用前に伸び、摩耗、亀裂、腐食、フックの変形、ラッチの作動、マスターリンクや連結リンクの損傷、識別タグを点検。検査基準を超える欠陥がある場合は使用中止すること。

パラメータ - メートル表（WLL 値：トン（メトリック））
直径 (mm) | 1本脚 (t) | 2本脚 0°–45° (t) | 2本脚 45°–60° (t) | 3 & 4本脚 0°–45° (t) | 3 & 4本脚 45°–60° (t) | 連続スリング (t)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

注記
すべての値はメトリックトンで表示され、最大使用荷重限度（WLL）を示します。設計係数は4:1です。WLLはスリングの構成と吊り角度により変動します。連続スリングの値はエンドレスチェーンスリングの構成を示します。

技術仕様

• 型番 / シリーズ: DOS
• 材料: Grade 80 焼入れ焼戻し合金鋼チェーンおよび同等の Grade 80 付属品
• 構成: 上部オブロングマスターリンク、下部ラッチ付スリングフックのダブルレッグ
• 識別: 各スリングに個別シリアル番号、チェーンサイズ、チェーングレード、正確なスリング長さおよびWLLを刻印
• 設計係数: 4:1
• 認証: 書面による証明書および完全なトレーサビリティを付属；実負荷試験および検査済
• 適用規格: EN 818-2、EN 1677-1/2/4、ASME B30.9、OSHA 1910.184、AS 2321、ISO 3077（該当する場合）
• MOQ: 100 セット
• 梱包: カートン + スチールパレット
• 典型的な用途: オーバーヘッドリフティング、機械取扱い、鋼構造据付、機器据付、プレキャスト取扱い、鉱山保守、工業資材取扱い
