チェーンスリング Grade 80 QOG

4点鋼鋼鉄合金製

概要

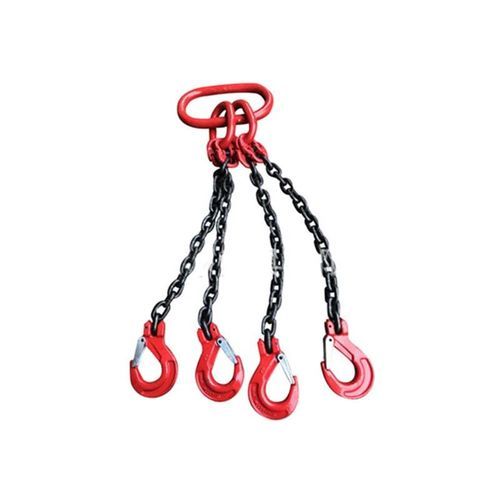

Grade 80 QOG チェーンスリングは、焼入れ焼戻し処理を施したGrade 80 合金鋼のチェーンおよび部品で製造された4本脚の揚重アセンブリです。スリングは上部にクアッドオブロング（四連）マスターリンク組立を、下部にGrade 80 グラブフックを備え、チェーン長の調整性と荷重の均等分散を実現します。4本脚構成は4点で荷重を分散し、重量物や形状不定の荷物の安定性を向上させます。グラブフックは個別のチェーンリンクを掛けて素早く短縮でき、追加の短縮器具を不要にします。

製品構成コード

• Q = 4本脚
• O = クアッドオブロング マスターリンク組立
• G = グラブフック

製品識別

• 個別シリアル番号
• チェーンサイズ
• チェーングレード
• スリングの正確な長さ
• 識別タグ上の使用荷重限度 (WLL)

代表的な用途

• 重量機械の取り扱い
• 構造用鋼の吊り上げ
• プレキャストコンクリートの据付
• 設備据付
• 鉱山のメンテナンス
• 産業用資材の取扱い

パラメータ — メートル表（値はトン）
揚重チェーン直径 (mm) | 1本脚 (t) | 2本脚 (0°4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

パラメータ — フィート表（選択値、lbs）
設計係数 4:1 — 下表の値は各チェーン径およびスリング構成に対する最大WLL（ポンド）です。
チェーン径 | 1本脚スリング (lbs) | 2本脚スリング 60° (lbs) | 2本脚スリング 45° (lbs) | 2本脚スリング 30° (lbs) | 3&4本脚 60° (lbs) | 3&4本脚 45° (lbs) | 3&4本脚 30° (lbs)
7/32" | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32" | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16" | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8" | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8" | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4" | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

規格と試験
EN 818-2、EN 1677-1、EN 1677-2、EN 1677-4、ASME B30.9、OSHA 1910.184、AS 2321、および ISO 3077 に準拠して、Grade 80 焼入れ焼戻し合金鋼チェーンおよび部品から製造されています。各スリングは最小設計係数4:1で製造され、耐荷試験、目視検査、寸法確認、部品適合性の確認を出荷前に行います。チェーンはEN 818の疲労要件に合格し、1.5× WLLで20,000サイクルに耐えます。各スリングには個別のシリアル番号、識別タグ、書面による証明書および完全なトレーサビリティ記録が付属します。

梱包 & MOQ
MOQ: 100 セット。梱包: カートン + スチールパレット。

保守 & 点検
使用前にチェーンの伸び、摩耗、亀裂、腐食、グラブフックの摩耗または変形、損傷したマスターリンクや連結リンク、識別タグの紛失を点検してください。欠陥が点検基準を超える場合は使用中止してください。

仕様 / 技術データ

• 構成: 上部にクアッドオブロングマスターリンク、下部にグラブフックを備えた4本脚チェーンスリング
• 材料: Grade 80 焼入れ焼戻し合金鋼（チェーンおよび部品）
• 識別: 個別シリアル番号、チェーンサイズ、チェーングレード、正確なスリング長、識別タグ上のWLL
• 設計係数: 4:1
• 試験: 耐荷試験済み; チェーンはEN 818疲労要件を満たす（1.5× WLLで20,000サイクル）
• 規格: EN 818-2、EN 1677シリーズ、ASME B30.9、OSHA 1910.184、AS 2321、ISO 3077
• MOQ: 100 セット
• 梱包: カートン + スチールパレット
• 代表的な用途: 重機、構造用鋼、プレキャストコンクリート、設備据付、鉱山作業、産業用資材取り扱い
