チェーンスリング Grade 80 TOG

3点スチール製合金製

概要

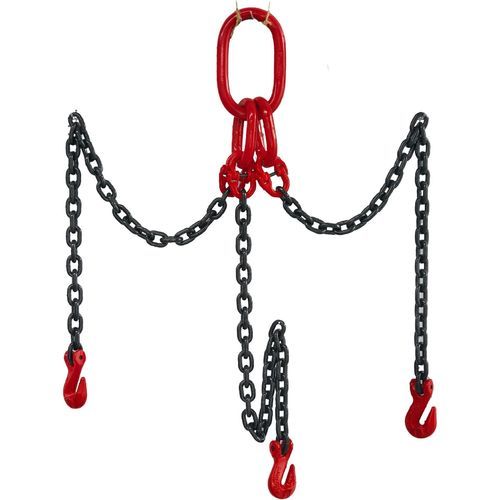

Grade 80 TOG Chain Sling は、焼入れ焼戻し処理を施した Grade 80 合金鋼製チェーンおよび部品で製造された3本吊りの吊り具アセンブリです。上部には四連オブロングマスターリンク、下部には Grade 80 グラブフックを装備しており、チェーン長の調整と安全な多点荷重取付が必要な吊り作業に適しています。

主な特長

• 荷重の安定性向上と力の均等配分を実現する3本吊り構成。
• 多点取付に対応する上部の四連オブロングマスターリンク。
• 個々のチェーンリンクに係合してチェーン長を調整できる下部の Grade 80 グラブフック。
• 追加の短縮装置を必要としない有効チェーン長の調整が可能。
• 個別シリアル番号、識別タグ、書面による認証を付属し、トレーサビリティを確保。

製品構成コード

• T = 3本吊り
• O = 四連オブロングマスターリンク
• G = グラブフック

製品識別

• 各スリングは個別のシリアル番号で永久に識別されています。
• 識別情報にはチェーンのサイズ、等級、正確なスリング長、および作業荷重限界（WLL）が含まれます。

代表的な用途

• 重機の取扱い
• 鋼構造物の揚重・組立
• プレキャストコンクリートの設置
• 設備据付
• 鉱山の保守
• 産業用資材の取扱い

製造・試験・適用規格
Grade 80 の焼入れ焼戻し合金鋼チェーンおよび部品を使用し、EN 818-2、EN 1677-1、EN 1677-2、EN 1677-4、ASME B30.9、OSHA 1910.184、AS 2321、ISO 3077 に準拠して製造。設計係数は最小 4:1。出荷前に荷重試験、目視検査、寸法確認、部品適合性の確認を実施。チェーンは EN 818 の疲労要件に適合し、WLL の1.5倍で20,000サイクルに耐えます。個別シリアル番号、識別タグ、書面による証明書および完全なトレーサビリティ記録を添付して供給します。

メンテナンス
使用前にチェーンの伸び、摩耗、亀裂、腐食、グラブフックの摩耗や変形、マスターリンクや連結リンクの損傷、識別タグの欠落を点検してください。検査基準を超える欠陥がある場合は直ちに使用を中止してください。

供給・梱包
最小発注数量（MOQ）：100セット
梱包：カートン＋スチールパレット

パラメータ — メートル表
荷揚げ用チェーン径 (mm) | 1本吊り (ton) | 2本吊り 0°–45° (ton) | 2本吊り 45°–60° (ton) | 3・4本吊り 0°–45° (ton) | 3・4本吊り 45°–60° (ton) | 継続スリング (ton)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

パラメータ — フィート表 (WLL 単位: lbs)
設計係数 4:1。以下の値はチェーン径とスリング構成ごとの Working Load Limit (lbs) を示します。
チェーン径 | 1本吊り | 2本吊り 90° (1) | 2本吊り 60° (1.7) | 2本吊り 45° (1.4) | 3 & 4本吊り 60° (2.6) | 3 & 4本吊り 45° (2.1) | 3 & 4本吊り 30° (1.45)
7/32" | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32" | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16" | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8" | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8" | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4" | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

注記

• 継続スリングは連続（エンドレス）チェーンスリングの WLL を指します。
• 角度 a はスリング脚と垂直方向との角度です。水平からの角度が小さくなるほど各脚の張力が増加し、総揚程能力は低下します。

仕様

• 名称: Grade 80 TOG Chain Sling – Triple Leg w/ Quad Oblong Master Link on Top and Grab Hooks on Bottom
• 型番 / 呼称: TOG Chain Sling
• 材料: Grade 80 焼入れ焼戻し合金鋼チェーンおよび部品
• 最小設計係数: 4:1
• 規格: EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• 試験: 荷重試験、目視検査、寸法確認；チェーンは EN 818 疲労基準に適合（1.5×WLLで20,000サイクル）
• 識別: 個別のシリアル番号および識別タグを各スリングに付属
• MOQ: 100セット
• 梱包: カートン＋スチールパレット
