チェーンスリング Grade 80 QOSL

4点スチール製プレハブ コンクリート製

製品概要

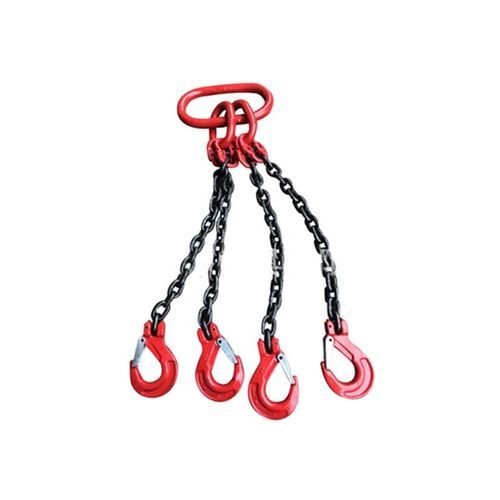

Grade 80 QOSL チェーンスリングは、焼入れ焼戻し処理を施した Grade 80 合金鋼のチェーンおよび部品で製造された4本脚の吊り組です。上部にクアッド（4連）オブロングマスターリンク、下部にGrade 80 の自己ロック式フックを備え、複数の吊り点と確実な荷締めを必要とする重量物吊り上げ用途に適しています。

自己ロック式フックは荷重がかかると自動的に係合して吊り上げ中は閉状態を保持し、誤脱落のリスクを低減します。QOSL 構成は、建設現場、鉄骨製作工場、鉱業現場、プレキャストコンクリートの取扱い、重量機器の据付けなどで広く採用されています。

製品構成コード

• Q = Quad Leg（4本脚）
• O = Quad Oblong Master Link（クアッドオブロングマスターリンク）
• SL = Self Locking Hook（自己ロック式フック）

製品識別

• 個別シリアル番号（各スリング）
• チェーンサイズ（直径：mm）
• チェーン等級（Grade 80）
• 正確なスリング長さ
• 作業許容荷重（WLL）

典型的な用途

• 重量機械の取扱い
• 構造用鋼材の吊り上げ
• プレキャストコンクリートの据付
• 鉱山の保守作業
• オフショアモジュールの輸送
• 産業用材料の取扱い

パラメータ - メートル表（WLL 値はメトリックトン）
列：直径 (mm) | 1本脚 (t) | 2本脚 0°<α<45° (t) | 2本脚 45°<α<60° (t) | 3&4本脚 0°<α<45° (t) | 3&4本脚 45°<α<60° (t) | 連続スリング (t)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2.0 | 2.8 | 2.0 | 4.25 | 3.0 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5.0
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8.0 | 8.5
16 | 8.0 | 11.2 | 8.0 | 17.0 | 11.8 | 12.5
18 | 10.0 | 14.0 | 10.0 | 21.0 | 15.0 | 16.0
19 | 11.2 | 16.0 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17.0 | 12.5 | 26.2 | 18.7 | 20.0
22 | 15.0 | 21.2 | 15.0 | 31.5 | 22.5 | 24.0
26 | 21.2 | 30.0 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25.0 | 33.5 | 25.0 | 52.5 | 37.5 | 40.0
30 | 28.0 | 39.2 | 28.0 | 58.8 | 42.0 | 44.8
32 | 31.5 | 45.0 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40.0 | 56.0 | 40.0 | 84.0 | 60.0 | 64.0
38 | 45.0 | 63.0 | 45.0 | 94.5 | 67.5 | 72.0
40 | 50.0 | 70.0 | 50.0 | 105.0 | 75.0 | 80.0
45 | 63.0 | 88.2 | 63.0 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

パラメータに関する注意
設計係数：4:1（破断強度は最低でも WLL の4倍）。表は各種スリング構成および吊り角度に対する荷重乗数と WLL 値を示しています。すべての値はメトリックトンで表記されています。
