概要

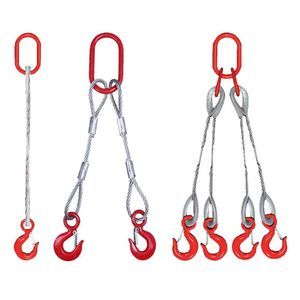

シングルレッグ・ワイヤーロープスリングは、高強度の亜鉛メッキまたは無メッキの鋼製ワイヤーロープを使用し、専門的な技術で加工された端部処理が施されています。 ソフトアイ、シンブルアイ、フェルール固定式アイ、手継ぎ式アイ、機械継ぎ式アイの各タイプが用意されており、本スリングは一般的な吊り上げ作業、海洋作業、オフショアプロジェクト、建設、鉱業、および産業用資材運搬に適しています。 各スリングには、完全なトレーサビリティを確保するため、シリアル番号、ロープ径、スリング長、定格荷重、および識別タグが個別に刻印されています。
詳細説明
シングルレッグワイヤーロープスリングは、天井クレーンによる吊り上げや一般的な資材運搬において、最も広く使用されている吊りスリングの一つです。 本スリングは、フェルール圧着、手作業によるスプライシング、機械式スプライシング、またはその他の承認された端部接続によってアイ端部が形成された、一本の長さの高強度鋼製ワイヤーロープで構成されています。優れた柔軟性、高い引張強度、そして耐摩耗性および耐疲労性に優れています。
代表的な用途
垂直吊り、チョークヒッチ、バスケットヒッチ、およびマルチレッグスリングアセンブリに適しています。建設現場、造船所、海洋プラットフォーム、港湾、鉱山、鉄鋼加工工場、重機設置などで広く使用されています。
製品の特徴
- 高強度の亜鉛メッキまたは無メッキ鋼製ワイヤーロープ
- フェルール、 手作業または機械によるスプライス加工を施したアイ端部
- ソフトアイまたはシンブルアイの構成が選択可能
- 柔軟性、耐久性に優れ、取り扱いが容易
- 完全なトレーサビリティを確保するための個別シリアル番号
製品識別情報
- 個別のシリアル番号
- ワイヤーロープの直径
- ワイヤーロープの構造
- 正確なスリング長さ
- 作業荷重限界（WLL）
パラメータ - ワイヤーロープスリングの定格荷重（WLL） 単位：トン
公称直径 d (mm) | 垂直吊り 90° | チョーカーヒッチ 90° | バスケットヒッチ 90° | 2本脚スリング (45°) | 2本スリング（60°） | 2本スリング（90°） | 3本および4本スリング（45°） | 3本および4本スリング（60°） | 3本および4本スリング（90°） | 重量（kg/m）
8 | 0.81 | 0.61 | 1.4 | 1.5 | 1.4 | 1.1 | 3 | 2.89 | 2.3 | 0.225
9 | 1.04 | 0.75 | 1.9 | 1.9 | 1.8 | 1.4 | 3.8 | 3.5 | 2.9 | 0.322
10 | 1.2 | 0.96 | 2.3 | 2.3 | 2.2 | 1.8 | 4.7 | 4.4 | 3.6 | 0.398
11 | 1.5 | 1.1 | 2.6 | 2.8 | 2.6 | 2.1 | 5.7 | 5.3 | 4.3 | 0.482
12 | 1.8 | 1.8 | 3.2 | 3.4 | 3.2 | 2.6 | 6.8 | 6.4 | 5.2 | 0.573
13 | 2.1 | 1.6 | 3.7 | 4.0 | 3.7 | 3.0 | 8 | 7.5 | 6.1 | 0.673
14 | 2.5 | 1.9 | 4.3 | 4.6 | 4.3 | 3.5 | 9.2 | 8.7 | 7.1 | 0.78
15 | 2.85 | 2.15 | 4.95 | 5.3 | 4.95 | 4.05 | 10.6 | 10 | 8.15 | 0.9
16 | 3.2 | 2.4 | 5.6 | 6.0 | 5.6 | 4.6 | 12 | 11.3 | 9.2 | 1.02
18 | 4.1 | 3.1 | 7.1 | 7.6 | 7.1 | 5.8 | 15.3 | 14.3 | 11.79 | 1.29
19 | 4.6 | 3.45 | 7.95 | 8.5 | 7.95 | 6.5 | 17.1 | 16 | 13.1 | 1.44
20 | 5.1 | 3.9 | 8.8 | 9.4 | 8.8 | 7.2 | 18.9 | 17.7 | 14.5 | 1.59
22 | 6.2 | 4.6 | 10.7 | 11.4 | 10.7 | 8.7 | 22.9 | 21.4 | 17.5 | 1.93
24 | 7.4 | 5.1 | 12.7 | 13.6 | 12.7 | 10.4 | 27.3 | 25.5 | 20.9 | 2.29
25 | 8 | 6 | 13.85 | 14.6 | 13.85 | 11.35 | 29.7 | 27.75 | 22.7 | 2.49
26 | 8.6 | 6.5 | 15 | 16 | 15 | 12.2 | 32.1 | 30.3 | 24.5 | 2.69
27 | 9.3 | 7 | 16.2 | 17.3 | 16.2 | 13.3 | 34.65 | 32.4 | 26.45 | 2.905
28 | 10 | 7.5 | 17.4 | 18.6 | 17.4 | 14.1 | 37.2 | 34.8 | 28.4 | 3.12
30 | 11.55 | 8.65 | 20.05 | 21.45 | 20.05 | 16.3 | 42.9 | 40.2 | 32.8 | 3.6
32 | 13.1 | 9.8 | 22.7 | 24.3 | 22.7 | 18.5 | 48.6 | 45.6 | 37.2 | 4.08
36 | 16.6 | 12.4 | 28.8 | 30.8 | 28.8 | 23.4 | 61.6 | 57.6 | 47.1 | 5.16
38 | 18.55 | 13.9 | 32.2 | 34.4 | 32.2 | 26.2 | 68.85 | 64.4 | 52.65 | 5.75
40 | 20.5 | 15.4 | 35.6 | 38 | 35.6 | 28.0 | 76.1 | 71.2 | 58.2 | 6.37
44 | 24.8 | 18.6 | 43 | 46 | 43 | 35 | 91.9 | 86 | 70.39 | 7.71
48 | 29.5 | 22.1 | 51.1 | 54.6 | 51.1 | 41.6 | 109.3 | 102.2 | 83.6 | 9.17
主要スチールワイヤーロープ（6×37+FC、6×37+IWR） - サンプル値
表の列：公称直径（mm） | おおよその重量（kg/100m） | 公称引張強度 1570、1670、1770、1870、1960 MPa におけるロープの最小破断荷重（kN）は、複数の列にわたり示されています。
サンプル行（D / 重量 / (kN) 値）：
5 | 8.65 | 10 / 11.6 / 12.5 / 12.3 / 13.3 / 13.1 / 14.1 / 13.8 / 14.9 / 14.5 / 15.6
6 | 12.5 | 14.4 / 16.7 / 18 / 17.7 / 19.2 / 18.8 / 20.3 / 19.9 / 21.5 / 20.8 / 22.5
7 | 17 | 19.6 / 22.7 / 24.5 / 24.1 / 26.1 / 25.6 / 27.7 / 27 / 29.2 / 28.3 / 30.6
8 | 22.1 | 25.6 / 29.6 / 32.1 / 31.5 / 34.1 / 33.4 / 36.1 / 35.3 / 38.2 / 37 / 40
9 | 28 | 32.4 / 37.5 / 40.6 / 39.9 / 43.2 / 42.3 / 45.7 / 44.7 / 48.3 / 46.8 / 50.6
10 | 34.6 | 40 / 46.3 / 50.1 / 49.3 / 53.3 / 52.2 / 56.5 / 55.2 / 59.7 / 57.8 / 62.5
11 | 41.9 | 48.4 / 56 / 60.6 / 59.6 / 64.5 / 63.2 / 68.3 / 66.7 / 72.2 / 70 / 75.7
12 | 49.8 | 57.6 / 66.7 / 72.1 / 70.9 / 76.7 / 75.2 / 81.3 / 79.4 / 85.9 / 83.3 / 90
規格・品質
- 名称：シングルレッグワイヤーロープスリング
- 最小注文数量（MOQ）： 100セット
- 梱包：段ボール箱＋スチールパレット
- 製造基準：ISO 7531、ISO 2408、EN 13414-1、 EN 12385、ASME B30.9、OSHA 1910.184、EU機械規則 (EU) 2023/1230、およびABS、DNV、LR、BV、 CCS、NK、KR、およびRINAの関連要件に準拠して製造されています
- 試験規格：各スリングは、出荷前に耐荷重試験、目視検査、寸法確認、および恒久的な識別表示が行われます。型式試験には、適用される国際規格に準拠した耐荷重試験、疲労試験、静荷重試験、および破断荷重試験が含まれます。 すべてのスリングには、個別のシリアル番号、検査記録、書面による証明書、および完全なトレーサビリティ文書が付属しています。
- 適用基準：天井クレーンによる吊り上げ、建設、鉄鋼加工、オフショア吊り上げ、船舶用吊り上げ、造船、鉱業、港湾荷役、重機設置、および産業用資材運搬作業に適しています。
- 保守基準：使用するたびに、ワイヤーの断線、腐食、摩耗、ねじれ、圧迫、鳥かご状変形、過度の摩耗、フェルールやスプライスの損傷、シンブルの変形、エンドフィッティングの損傷、識別タグの紛失がないか点検してください。 点検結果がISO 4309、EN 13414、または適用される吊り上げ規制で規定された廃棄基準を超える場合は、スリングの使用を中止してください。
特性／技術仕様
- 構造： 高強度亜鉛メッキまたは無メッキ鋼線ロープ（6x37+FC、6x37+IWR、6x25Fi+FC、6x29Fi、6x36WSなど、さまざまな構造）
- 端部処理： フェルール圧着、手作業によるスプライシング、機械式スプライシング、シンブルアイ、ソフトアイ
- マーキング：個別のシリアル番号、WLL、ロープ直径、スリング長さ、識別タグ
- 単位： WLLはトン単位で表示（公称直径とWLL値の表を添付）
- 防食処理：亜鉛メッキまたは無処理鋼のオプション
- トレーサビリティ：検査記録および書面による証明書を添付
