説明

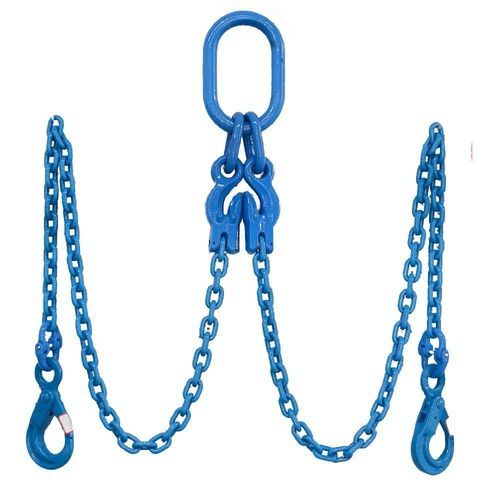

グレード100 DOSLチェーンスリングは、焼入れ・焼戻し処理が施されたグレード100合金鋼製のチェーンおよび部品を用いて製造された、2本脚式の吊り上げアセンブリです。 このスリングは、上部にグレード100の長方形マスターリンク、下部に2つのグレード100自動ロックフックが取り付けられており、確実な2点荷重固定と、より高い吊り上げ安全性を実現しています。 グレード80のスリングと比較して、グレード100の設計では、同じチェーンサイズで許容荷重が約25％高くなっています。各スリングには、シリアル番号、チェーンサイズ、グレード、正確なスリング長さ、および許容荷重が恒久的に刻印されており、製品の完全なトレーサビリティが確保されています。
概要
グレード100 DOSLチェーンスリングは、確実な2点荷重固定と操作安全性の向上が求められる重荷重の吊り上げ用途に適しています。セルフロック式フックは、荷重が掛かると自動的に閉じてロックされるため、不意の外れによるリスクを低減します。ダブルレッグ構造により、吊り上げ力が2つの吊り下げポイント間で均等に分散され、荷重の安定性が向上します。
製品構成コード
- D = ダブルレッグ
- O = 長方形マスターリンク
- SL = セルフロッキングフック
製品識別情報
- 個別シリアル番号
- チェーンサイズ
- チェーングレード
- 正確なスリング長さ
- 定格荷重 (WLL)
規格および製造
- 名称：グレード100 DOSLチェーンスリング – ダブルレッグ、上部に長方形マスターリンク、下部に2つのセルフロッキングフック付き
- 最小発注数量（MOQ）： 100セット
- 梱包：段ボール箱＋スチールパレット
- 製造規格：EN 818-2、EN 1677-1、 EN 1677-3、EN 1677-4、ASME B30.9、OSHA 1910.184、AS 2321、およびISO 3077のグレード100吊りチェーンスリングアセンブリに関する要件に準拠して、焼入れ・焼戻し処理済みのグレード100合金鋼チェーンおよび構成部品から製造されています。
- 試験基準：最小設計係数 4:1。各スリングは、出荷前に耐荷重試験、目視検査、寸法確認、および構成部品の適合性チェックが行われます。 チェーンは EN 818 の疲労要件に準拠しており、定格荷重（WLL）の 1.5 倍の荷重で 20,000 回の負荷サイクルに耐えるよう設計されています。 すべてのスリングには、個別のシリアル番号、識別タグ、書面による認証、およびトレーサビリティ記録が付属しています。
- 適用基準：天井クレーンによる吊り上げ、2点吊り、重機の取り扱い、構造用鋼材の組立、機器の設置、海洋での吊り上げ、鉱山の保守、および産業用資材運搬作業に適しています。
- 保守基準：使用のたびに、チェーンの伸び、過度の摩耗、亀裂、腐食、フックの自動ロック機能、変形、マスターリンクまたは接続リンクの損傷、識別タグの紛失について点検してください。欠陥が点検基準を超える場合は、使用を中止してください。
メートル表
品番 | 吊りチェーンの直径 (mm) | 1本脚 (トン) | 2本脚 0°<α<45° (トン) | 2本吊り 45°<α<60° (トン) | 3本および4本吊り 0°<α<45° (トン) | 3本および4本吊り 45°<α<60° (トン) | 連続スリング (トン)
TPL81841004 | 4 | 0.63 | 0.88 | 0.63 | 1.32 | 0.94 | 1
TPL81841005 | 5 | 1 | 1.4 | 1 | 2.1 | 1.5 | 1.6
TPL81841006 | 6 | 1.4 | 1.96 | 1.4 | 2.94 | 2.1 | 2.24
TPL81841007 | 7 | 1.9 | 2.66 | 1.9 | 3.99 | 2.85 | 3.04
TPL81841008 | 8 | 2.5 | 3.5 | 2.5 | 5.25 | 3.75 | 4
TPL818410010 | 10 | 4 | 5.6 | 4 | 8.4 | 6 | 6.4
TPL818410013 | 13 | 6.7 | 9.38 | 6.7 | 14.07 | 10.05 | 10.72
TPL818410016 | 16 | 10.3 | 14.4 | 10.3 | 21.6 | 15.4 | 16.4
TPL818410018 | 18 | 12.5 | 17.5 | 12.5 | 26.2 | 18.75 | 20
TPL818410019 | 19 | 14 | 19.6 | 14 | 29.4 | 21 | 22.4
TPL818410020 | 20 | 16 | 22.4 | 16 | 33.6 | 24 | 25.6
TPL818410022 | 22 | 19.4 | 27.1 | 19.4 | 40.7 | 29.1 | 31
TPL818410026 | 26 | 26.5 | 37.1 | 26.5 | 55.6 | 39.7 | 42.4
TPL818410028 | 28 | 30.5 | 42.7 | 30.5 | 64 | 45.7 | 48.8
TPL818410030 | 30 | 35.5 | 49.7 | 35.5 | 74.5 | 53.2 | 56.8
TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60.6 | 64
TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80
TPL818410038 | 38 | 56.5 | 78.4 | 56.5 | 118.6 | 84.7 | 90.4
TPL818410040 | 40 | 62.5 | 87.5 | 62.5 | 131.2 | 93.7 | 100
TPL818410045 | 45 | 81 | 113.4 | 81 | 170.1 | 121.5 | 129.6
TPL818410050 | 50 | 98 | 137.2 | 98 | 205.8 | 147 | 156.8
フィート単位の表
品番 | 標準サイズ (in.) | 脚1本 (90°) (lbs) | 脚2本 0°<α<45° (lbs) | 脚2本 0°<α<45° (lbs) | 脚3本および4本 0°<α<45° (lbs) | 脚3本および4本 45°<α<60° (lbs) | 連続スリング (lbs)
TPL81841004 | 5/32" | 2,205 | 2,205 | 2,205 | 2,205 | 2,205 | 2,205
TPL81841005 | 3/16" | 2,205 | 2,205 | 2,205 | 4,409 | 4,409 | 4,409
TPL81841006 | 1/4" | 2,205 | 4,409 | 2,205 | 6,614 | 4,409 | 4,409
TPL81841007 | 9/32" | 4,409 | 6,614 | 4,409 | 8,819 | 6,614 | 6,614
TPL81841008 | 5/16" | 6,614 | 8,819 | 6,614 | 11,023 | 8,819 | 8,819
TPL81841010 | 3/8" | 8,819 | 13,228 | 8,819 | 17,637 | 13,228 | 13,228
TPL81841013 | 1/2" | 15,432 | 19,842 | 15,432 | 30,865 | 22,046 | 24,251
TPL81841016 | 5/8" | 22,046 | 30,865 | 22,046 | 48,502 | 33,069 | 35,274
TPL81841018 | 3/4" | 28,660 | 39,683 | 28,660 | 57,320 | 41,888 | 44,092
TPL81841019 | 3/4" | 30,865 | 44,092 | 30,865 | 63,934 | 46,297 | 48,502
TPL81841020 | 13/16インチ | 35,274 | 48,502 | 35,274 | 74,957 | 52,911 | 57,320
TPL81841022 | 7/8" | 41,888 | 59,525 | 41,888 | 90,390 | 63,934 | 68,343
TPL81841026 | 1" | 59,525 | 81,571 | 59,525 | 123,459 | 88,185 | 92,594
TPL81841028 | 1-1/8" | 68,343 | 94,798 | 68,343 | 141,096 | 101,412 | 108,026
TPL81841030 | 1-3/16" | 79,366 | 110,231 | 79,366 | 165,347 | 116,845 | 125,664
TPL81841032 | 1-1/4" | 88,185 | 123,459 | 88,185 | 185,188 | 134,482 | 141,096
TPL81841036 | 1-3/8" | 110,231 | 154,323 | 110,231 | 231,485 | 165,347 | 176,370
TPL81841038 | 1-1/2" | 125,664 | 171,960 | 125,664 | 262,350 | 187,393 | 198,416
TPL81841040 | 1-9/16インチ | 138,891 | 194,007 | 138,891 | 288,806 | 207,234 | 220,462
TPL81841045 | 1-3/4" | 178,574 | 249,122 | 178,574 | 374,786 | 268,964 | 286,601
TPL81841050 | 2" | 216,053 | 302,033 | 216,053 | 454,152 | 324,079 | 346,126
注記
- 各スリングには、シリアル番号、サイズ、グレード、正確な長さ、および許容荷重（WLL）が恒久的に識別・追跡可能となっています。
- 設計係数：4:1。出荷前に耐荷重試験および検査を実施済みです。
特性／技術仕様
- 製品タイプ：グレード100 DOSLチェーンスリング（上部に長方形のマスターリンク、下部に2つのセルフロッキングフックを備えたダブルレッグ）
- 材質： 焼入れ・焼戻し処理済みのグレード100合金鋼チェーンおよびグレード100部品
- 構成：ダブルレッグ（DOSL）
- 識別情報：恒久的なシリアル番号、チェーンサイズ、チェーングレード、正確なスリング長さ、WLL
- 規格： EN 818-2、EN 1677-1、EN 1677-3、 EN 1677-4、ASME B30.9、OSHA 1910.184、AS 2321、ISO 3077
- 設計係数：4:1
- 試験： 耐荷重試験、目視検査、寸法確認済み。チェーンはEN 818の疲労要件（1.5×WLLで20,000サイクル）に準拠
- 梱包：段ボール箱＋スチールパレット
- 最小注文数量（MOQ）：100セット
