はじめに

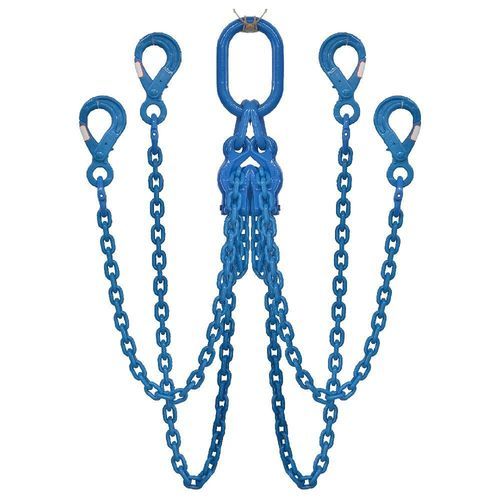

グレード100 QOSLチェーンスリングは、焼入れ・焼戻し処理を施したグレード100合金鋼製のチェーンおよび部品から製造された、4本脚の吊り上げアセンブリです。 本スリングは、上部に4つの長方形マスターリンクアセンブリ、下部に4つのグレード100製セルフロック式安全フックを装備しており、確実な多点荷重固定と、吊り上げ時の安全性の向上を実現しています。 グレード80のスリングと比較して、グレード100の設計では、同じチェーンサイズで許容荷重が約25％高くなっています。各スリングには、シリアル番号、チェーンサイズ、グレード、正確なスリング長さ、および許容荷重が恒久的に刻印されており、製品の完全なトレーサビリティが確保されています。
主な特徴
- 荷重を均等に分散し、優れた荷重安定性を実現する4本脚構造。
- 上部には、多点固定が可能な4本脚の長方形マスターリンクアセンブリを採用。
- 下部には、不意の外れを防ぐ4つのグレード100自動ロック式（安全）フックを装備。
- 焼入れ・焼戻し処理を施したグレード100合金鋼を使用しており、グレード80と比較してより高い許容荷重（WLL）を実現しています。
- 各スリングには、個別のシリアル番号、チェーンサイズ、グレード、正確なスリング長さ、および許容荷重（WLL）が恒久的に刻印されており、トレーサビリティを確保しています。
- 出荷前に耐荷重試験、目視検査、寸法確認を実施しています。
製品構成コード
- Q = 4本脚
- O = 4本脚長方形マスターリンクアセンブリ
- SL = 自動ロック（安全）フック
製品識別情報
- 個別のシリアル番号
- チェーンサイズ
- チェーングレード
- 正確なスリング長さ
- 定格荷重（WLL）
規格および試験
- 製造規格：EN 818-2、EN 1677-1、EN 1677-3、 EN 1677-4、ASME B30.9、OSHA 1910.184、AS 2321、およびISO 3077のグレード100吊りチェーンスリングアセンブリに関する要件に準拠して、焼入れ・焼戻し処理を施したグレード100合金鋼チェーンおよび構成部品から製造されています。
- 設計係数：最小設計係数 4:1。
- 試験：各スリングは、出荷前に耐荷重試験、目視検査、寸法確認、および構成部品の適合性確認が行われます。 チェーンはEN 818の疲労要件に準拠しており、WLLの1.5倍の荷重で20,000回の負荷サイクルに耐えます。
- 供給： すべてのスリングには、個別のシリアル番号、識別タグ、書面による証明書、および完全なトレーサビリティ記録が付属しています。
- 用途：天井クレーンによる吊り上げ、多点吊り、重機の取り扱い、鉄骨組立、オフショア吊り上げ、プレキャストコンクリートの設置、風力発電プロジェクト、および産業用資材の運搬に適しています。
- メンテナンス：使用前には毎回、チェーンの伸び、過度な摩耗、亀裂、腐食、フックの自動ロック機能、変形、マスターリンクや接続リンクの損傷、識別タグの紛失について点検してください。欠陥が検査基準を超える場合は、使用を中止してください。
仕様 - メートル表
品番 | 吊り上げチェーンの直径 | 1本脚 | 2本脚 (0°<α<45°) | 2本（45°<α<60°） | 3本および4本（0°<α<45°） | 3本および4本（45°<α<60°） | 連続スリング
TPL81841004 | 4 | 0.63 | 0.88 | 0.63 | 1.32 | 0.94 | 1
TPL81841005 | 5 | 1 | 1.4 | 1 | 2.1 | 1.5 | 1.6
TPL81841006 | 6 | 1.4 | 1.96 | 1.4 | 2.94 | 2.1 | 2.24
TPL81841007 | 7 | 1.9 | 2.66 | 1.9 | 3.99 | 2.85 | 3.04
TPL81841008 | 8 | 2.5 | 3.5 | 2.5 | 5.25 | 3.75 | 4
TPL818410010 | 10 | 4 | 5.6 | 4 | 8.4 | 6 | 6.4
TPL818410013 | 13 | 6.7 | 9.38 | 6.7 | 14.07 | 10.05 | 10.72
TPL818410016 | 16 | 10.3 | 14.4 | 10.3 | 21.6 | 15.4 | 16.4
TPL818410018 | 18 | 12.5 | 17.5 | 12.5 | 26.2 | 18.75 | 20
TPL818410019 | 19 | 14 | 19.6 | 14 | 29.4 | 21 | 22.4
TPL818410020 | 20 | 16 | 22.4 | 16 | 33.6 | 24 | 25.6
TPL818410022 | 22 | 19.4 | 27.1 | 19.4 | 40.7 | 29.1 | 31
TPL818410026 | 26 | 26.5 | 37.1 | 26.5 | 55.6 | 39.7 | 42.4
TPL818410028 | 28 | 30.5 | 42.7 | 30.5 | 64 | 45.7 | 48.8
TPL818410030 | 30 | 35.5 | 49.7 | 35.5 | 74.5 | 53.2 | 56.8
TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60.6 | 64
TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80
TPL818410038 | 38 | 56.5 | 78.4 | 56.5 | 118.6 | 84.7 | 90.4
TPL818410040 | 40 | 62.5 | 87.5 | 62.5 | 131.2 | 93.7 | 100
TPL818410045 | 45 | 81 | 113.4 | 81 | 170.1 | 121.50. | 129.6
TPL818410050 | 50 | 98 | 137.2 | 98 | 205.8 | 147 | 156.8
パラメータ - フィート表
品番 | 吊り上げチェーンの直径 | 1本脚 (90°) | 2本脚 (0°<α<45°) | 2本脚 (45°<α<60°) | 3本および4本脚 (0°<α<45°) | 3本および4本脚 (45°<α<60°) | 連続スリング
TPL81841004 | 5/32 | 2,205 | 2,205 | 2,205 | 2,205 | 2,205 | 2,205
TPL81841005 | 3/16 | 2,205 | 2,205 | 2,205 | 4,409 | 4,409 | 4,409
TPL81841006 | 1/4 | 2,205 | 4,409 | 2,205 | 6,614 | 4,409 | 4,409
TPL81841007 | 9/32 | 4,409 | 6,614 | 4,409 | 8,819 | 6,614 | 6,614
TPL81841008 | 5/16 | 6,614 | 8,819 | 6,614 | 11,023 | 8,819 | 8,819
TPL81841010 | 3/8 | 8,819 | 13,228 | 8,819 | 17,637 | 13,228 | 13,228
TPL81841013 | 1/2 | 15,432 | 19,842 | 15,432 | 30,865 | 22,046 | 24,251
TPL81841016 | 5/8 | 22,046 | 30,865 | 22,046 | 48,502 | 33,069 | 35,274
TPL81841018 | 3/4 | 28,660 | 39,683 | 28,660 | 57,320 | 41,888 | 44,092
TPL81841019 | 3/4 | 30,865 | 44,092 | 30,865 | 63,934 | 46,297 | 48,502
TPL81841020 | 13/16 | 35,274 | 48,502 | 35,274 | 74,957 | 52,911 | 57,320
TPL81841022 | 7/8 | 41,888 | 59,525 | 41,888 | 90,390 | 63,934 | 68,343
TPL81841026 | 1 | 59,525 | 81,571 | 59,525 | 123,459 | 88,185 | 92,594
TPL81841028 | 1-1/8 | 68,343 | 94,798 | 68,343 | 141,096 | 101,412 | 108,026
TPL81841030 | 1-3/16 | 79,366 | 110,231 | 79,366 | 165,347 | 116,845 | 125,664
TPL81841032 | 1-1/4 | 88,185 | 123,459 | 88,185 | 185,188 | 134,482 | 141,096
TPL81841036 | 1-3/8 | 110,231 | 154,323 | 110,231 | 231,485 | 165,347 | 176,370
TPL81841038 | 1-1/2 | 125,664 | 171,960 | 125,664 | 262,350 | 187,393 | 198,416
TPL81841040 | 1-9/16 | 138,891 | 194,007 | 138,891 | 288,806 | 207,234 | 220,462
TPL81841045 | 1-3/4 | 178,574 | 249,122 | 178,574 | 374,786 | 268,964 | 286,601
TPL81841050 | 2 | 216,053 | 302,033 | 216,053 | 454,152 | 324,079 | 346,126
特性／技術仕様
- 製品名：グレード100 QOSL チェーンスリング - 4本脚、上部に4つの長方形マスターリンク、下部に4つの自動ロック（安全）フック付き
- 商品名（モデル）： グレード100 QOSL チェーンスリング
- 材質：焼入れ・焼戻し処理済みのグレード100合金鋼製チェーンおよび部品
- 構成： 4本脚、上部に4つの長方形マスターリンク、下部に4つの自動ロック式安全フック付き
- 識別情報：個別のシリアル番号、チェーンサイズ、チェーングレード、正確なスリング長さ、WLL
- 設計安全率：4:1
- 製造および試験規格： EN 818-2、EN 1677-1、EN 1677-3、EN 1677-4、ASME B30.9、OSHA 1910.184、 AS 2321、ISO 3077；耐荷重試験済み、EN 818の疲労要件（1.5×WLLで20,000サイクル）を満たしています
- 最小注文数量（MOQ）： 100セット
- 梱包：段ボール箱＋スチールパレット
- 主な用途：天井クレーンによる吊り上げ、多点吊り上げ、重機、構造用鋼材、海洋工事、プレキャストコンクリート、風力発電、産業用資材運搬
