製品概要

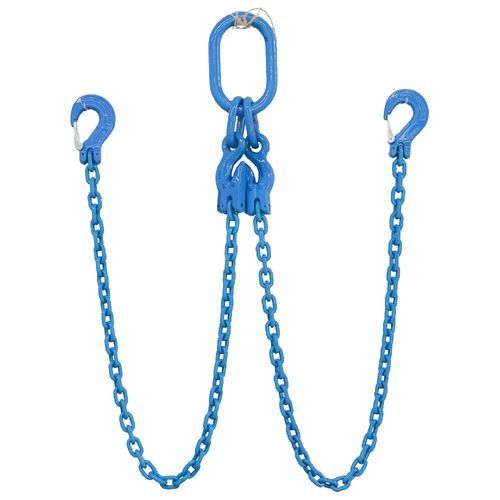

グレード100 DOSチェーンスリングは、焼入れ・焼戻し処理を施したグレード100合金鋼製のチェーンおよび部品を用いて製造された、2本脚式の吊り上げアセンブリです。 このスリングは、上部にグレード100の長方形マスターリンク、下部に安全ラッチ付きグレード100のスリングフック2個が取り付けられており、天井吊り上げ作業において、荷重を2点で確実に固定することができます。 グレード80のスリングと比較して、グレード100の設計では、同じチェーンサイズで許容荷重が約25％高くなっています。各スリングには、シリアル番号、チェーンサイズ、グレード、正確なスリング長さ、および許容荷重が恒久的に刻印されており、製品の完全なトレーサビリティが確保されています。
製品構成コード
- D = ダブルレッグ
- O = 長方形マスターリンク
- S = 安全ラッチ付きスリングフック
製品識別情報
- 個別のシリアル番号
- チェーンサイズ
- チェーングレード
- 正確なスリング長さ
- 作業荷重限界（WLL）
メートル表
品番 | 吊り上げチェーンの直径 (mm) | 1本 (トン) | 2本 0°<α<45° (トン) | 2本チェーン 45°<α<60° (トン) | 3本および4本チェーン 0°<α<45° (トン) | 3本および4本チェーン 45°<α<60° (トン) | 連続スリング (トン)
TPL81841004 | 4 | 0.63 | 0.88 | 0.63 | 1.32 | 0.94 | 1
TPL81841005 | 5 | 1 | 1.4 | 1 | 2.1 | 1.5 | 1.6
TPL81841006 | 6 | 1.4 | 1.96 | 1.4 | 2.94 | 2.1 | 2.24
TPL81841007 | 7 | 1.9 | 2.66 | 1.9 | 3.99 | 2.85 | 3.04
TPL81841008 | 8 | 2.5 | 3.5 | 2.5 | 5.25 | 3.75 | 4
TPL818410010 | 10 | 4 | 5.6 | 4 | 8.4 | 6 | 6.4
TPL818410013 | 13 | 6.7 | 9.38 | 6.7 | 14.07 | 10.05 | 10.72
TPL818410016 | 16 | 10.3 | 14.4 | 10.3 | 21.6 | 15.4 | 16.4
TPL818410018 | 18 | 12.5 | 17.5 | 12.5 | 26.2 | 18.75 | 20
TPL818410019 | 19 | 14 | 19.6 | 14 | 29.4 | 21 | 22.4
TPL818410020 | 20 | 16 | 22.4 | 16 | 33.6 | 24 | 25.6
TPL818410022 | 22 | 19.4 | 27.1 | 19.4 | 40.7 | 29.1 | 31
TPL818410026 | 26 | 26.5 | 37.1 | 26.5 | 55.6 | 39.7 | 42.4
TPL818410028 | 28 | 30.5 | 42.7 | 30.5 | 64 | 45.7 | 48.8
TPL818410030 | 30 | 35.5 | 49.7 | 35.5 | 74.5 | 53.2 | 56.8
TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60.6 | 64
TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80
TPL818410038 | 38 | 56.5 | 78.4 | 56.5 | 118.6 | 84.7 | 90.4
TPL818410040 | 40 | 62.5 | 87.5 | 62.5 | 131.2 | 93.7 | 100
TPL818410045 | 45 | 81 | 113.4 | 81 | 170.1 | 121.5 | 130
TPL818410050 | 50 | 98 | 137.2 | 98 | 205.8 | 147 | 156.8
フィート表
品番 | 吊り上げチェーンの直径 (in.) | 1本脚 (lbs) | 2本脚 (係数 1.4/2.1) (lbs) | 3本および4本脚 (係数 1.5/1.6) （ポンド） | 連続スリング（ポンド）
TPL81841004 | 5/32 | 2,205 | 2,205 | 2,205 | 2,205
TPL81841005 | 3/16 | 2,205 | 2,205 | 2,205 | 4,409
TPL81841006 | 1/4 | 2,205 | 4,409 | 2,205 | 6,614
TPL81841007 | 9/32 | 4,409 | 6,614 | 4,409 | 8,819
TPL81841008 | 5/16 | 6,614 | 8,819 | 6,614 | 11,023
TPL81841010 | 3/8 | 8,819 | 13,228 | 8,819 | 17,637
TPL81841013 | 1/2 | 15,432 | 19,842 | 15,432 | 30,865
TPL81841016 | 5/8 | 22,046 | 30,865 | 22,046 | 48,502
TPL81841018 | 3/4 | 28,660 | 39,683 | 28,660 | 57,320
TPL81841019 | 3/4 | 30,865 | 44,092 | 30,865 | 63,934
TPL81841020 | 13/16 | 35,274 | 48,502 | 35,274 | 74,957
TPL81841022 | 7/8 | 41,888 | 59,525 | 41,888 | 90,390
TPL81841026 | 1 | 59,525 | 81,571 | 59,525 | 123,459
TPL81841028 | 1-1/8 | 68,343 | 94,798 | 68,343 | 141,096
TPL81841030 | 1-3/16 | 79,366 | 110,231 | 79,366 | 165,347
TPL81841032 | 1-1/4 | 88,185 | 123,459 | 88,185 | 185,188
TPL81841036 | 1-3/8 | 110,231 | 154,323 | 110,231 | 231,485
TPL81841038 | 1-1/2 | 125,664 | 171,960 | 125,664 | 262,350
TPL81841040 | 1-9/16 | 138,891 | 194,007 | 138,891 | 288,806
TPL81841045 | 1-3/4 | 178,574 | 249,122 | 178,574 | 374,786
TPL81841050 | 2 | 216,053 | 302,033 | 216,053 | 454,152
規格および試験
- 名称：グレード100 DOSチェーンスリング – 上部にダブルレッグの長方形マスターリンク、下部にラッチ付きスリングフック2個
- 最小注文数量（MOQ）： 100セット
- 梱包：段ボール箱＋スチールパレット
- 製造規格：EN 818-2、EN 1677-1、 EN 1677-2、EN 1677-4、ASME B30.9、OSHA 1910.184、AS 2321、およびISO 3077のグレード100吊り上げ用チェーンスリングアセンブリに関する要件に準拠して、焼入れ・焼戻し処理済みのグレード100合金鋼チェーンおよび構成部品を使用して製造されています。
- 試験基準：最小設計係数 4:1。各スリングは、出荷前に耐荷重試験、目視検査、寸法確認、および構成部品の適合性チェックが行われます。チェーンは EN 818 の疲労要件に準拠しており、WLL の 1.5 倍の荷重で 20,000 回の荷重サイクルに耐えます。 個別のシリアル番号、識別タグ、書面による証明書、およびトレーサビリティ記録が付属しています。
- 適用基準：天井クレーンによる吊り上げ、2点吊り、重機の取り扱い、構造用鋼材の組立、設備の設置、建設プロジェクト、鉱山での保守作業、および産業用資材の運搬に適しています。
- メンテナンス：使用前には毎回、チェーンの伸び、過度な摩耗、亀裂、腐食、スリングフックの変形、安全ラッチの動作、マスターリンクや接続リンクの損傷、識別タグの紛失がないか点検してください。欠陥が点検基準を超える場合は、スリングの使用を中止してください。
特性／技術仕様
- 商品名：グレード100 DOSチェーンスリング
- 材質：焼入れ・焼戻し処理済みのグレード100合金鋼製チェーンおよび部品
- 上部金具：グレード100長方形マスターリンク
- 下部金具： スプリング式安全ラッチ付きグレード100スリングフック2個
- 構成：ダブルレッグ（DOS = Double Leg、上部に楕円形マスターリンク、下部に安全ラッチ付きスリングフック2個）
- 識別： 各スリングには、シリアル番号、チェーンサイズ、グレード、正確なスリング長さ、およびWLLが恒久的に刻印されています
- 設計係数：4:1
- 性能：同一チェーンサイズの場合、グレード80と比較してWLLが約25％高い
- 規格： EN 818-2、EN 1677-1/2/4、ASME B30.9、OSHA 1910.184、AS 2321、ISO 3077
- 試験：耐荷重試験済み； EN 818 疲労試験適合；1.5×WLLでの20,000サイクル
- 最小注文数量（MOQ）および梱包：MOQ 100セット；カートンおよびスチールパレット梱包
