チェーンスリング 80 DOF

2点スチール製

製品概要

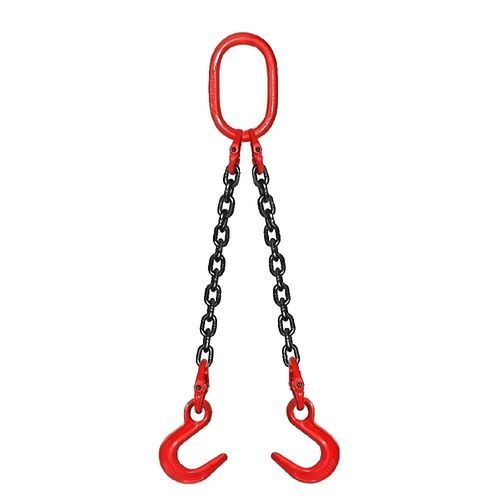

Grade 80 DOF チェーンスリングは、焼入れ・焼き戻し処理を施したGrade 80合金鋼のチェーンおよび部品から製造された二本脚のリフティングアセンブリです。上部にはオブロング（楕円）マスターリンク、下部には鋳造フック×2が装備されており、大開口のフックで二点吊りを安全に行えます。二本脚設計は荷姿の安定性と力の均等分散を向上させ、重量鋳物、鋼板加工品、機械の取扱い、産業用リフティングに適しています。各スリングにはシリアル番号、チェーンサイズ、グレード、正確なスリング長さ、作業荷重限度（WLL）が恒久的に刻印され、製品の完全なトレーサビリティを確保します。

導入
鋳造フックは喉部が非常に広く、標準的なスリングフックでは接続できない大型の揚げ耳、鋳物、鋼構造物、過大寸法の部品への接続に適しています。二本脚構成は揚力を2つの取付点に均等に配分し、荷の安定性と取り扱い効率を向上させ、4:1の設計係数を維持します。

製品構成コード

• D = 二本脚
• O = オブロングマスターリンク
• F = 鋳造フック

注意：DOFは上部にオブロングマスターリンク、下部に鋳造フック×2を備えた二本脚チェーンスリングを指します。

製品識別

• 個別シリアル番号
• チェーンサイズ
• チェーングレード
• スリングの正確な長さ
• 作業荷重限度（WLL）

規格と試験

• 製造規格：焼入れ・焼き戻し処理を施したGrade 80合金鋼チェーンおよび部品を用い、EN 818-2、EN 1677-1、EN 1677-2、EN 1677-4、ASME B30.9、OSHA 1910.184、AS 2321、ISO 3077に準拠して製造。
• 試験規格：最小設計係数4:1。出荷前に各スリングは破壊荷重試験、目視検査、寸法確認、部品の適合性確認を実施。チェーンはEN 818の疲労要件に適合し、WLLの1.5倍の荷重で20,000サイクルに耐えます。各スリングには個別シリアル番号、識別タグ、書面による認証、完全なトレーサビリティ記録が付属します。
• 用途規格：天井吊り、二点吊り、鋳造作業、重量鋳物、構造用鋼、機械据付、鋳造工場作業、鉱山保守、機器製造、産業用搬送。
• 保守：使用前にチェーンの伸び、過度の摩耗、亀裂、腐食、鋳造フックの変形、マスターリンクや連結リンクの損傷、識別タグの欠損を点検してください。検査基準を超える欠陥が見つかった場合は直ちに使用を中止してください。

パラメータ（設計係数と作業荷重の例）
Design Factor | 1-Leg Sling | 2-Leg Sling | 3-Leg & 4-Leg Slings
4:1 | (角度およびチェーン直径に対する荷重係数は下記参照)

Chain Diameter | 90 Degrees (Load Factor: 1) | 60 Degrees (Load Factor: 1.7) | 45 Degrees (Load Factor: 1.4) | 30 Degrees (Load Factor: 1) | 60 Degrees (3-leg/4-leg Load Factor: 2.6) | 45 Degrees (2.1) | 30 Degrees (1.45)
7/32″ | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32″ | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16″ | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8″ | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2″ | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8″ | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4″ | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8″ | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1″ | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4″ | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

梱包 & 最小発注数量
MOQ：100セット
梱包：段ボール＋スチールパレット

追加情報
識別タグのシリアル番号は書面による認証書および受注記録と一致し、製品の使用寿命を通じて完全なトレーサビリティを保証します。

仕様

• 型番 / シリーズ：DOF
• チェーングレード：Grade 80 合金鋼、焼入れ・焼き戻し処理
• 設計係数：4:1
• 上部金具：オブロングマスターリンク（Grade 80）
• 下部金具：2個の鋳造フック（Grade 80）／喉部は幅広
• 識別：個別シリアル番号；チェーンサイズ；チェーングレード；正確なスリング長さ；作業荷重限度（WLL）
• 製造規格：EN 818-2；EN 1677-1；EN 1677-2；EN 1677-4；ASME B30.9；OSHA 1910.184；AS 2321；ISO 3077
• 試験：破壊試験済み；EN 818 疲労要件に準拠；1.5×WLLで20,000サイクルに耐える
• 用途：天吊り、二点吊り、鋳造作業、重量鋳物、鋼構造、機械の取扱い
• MOQ & 梱包：100セット；段ボール＋スチールパレット
