チェーンスリング Grade 100 QOO

4点鋼鉄合金製

導入

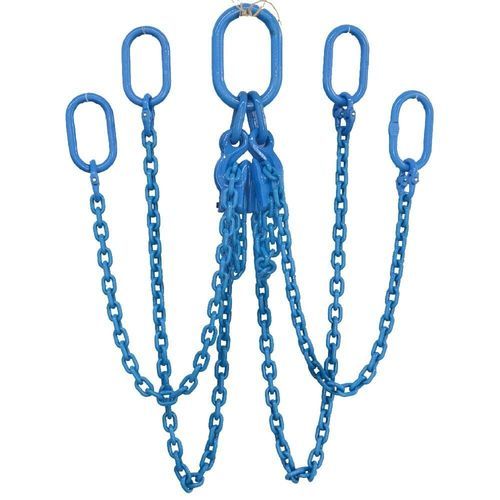

Grade 100 QOO チェーンスリングは、焼入れ焼戻し処理を施したGrade 100合金鋼のチェーンおよび部品で製造された4本脚の揚重アセンブリです。スリングは上部にクアッド（4連）オブロングマスターリンクアセンブリ、下部に4個のオブロングマスターリンクを備え、複数の接続ポイントと最大の構成柔軟性を必要とする重荷重の揚重作業に適しています。Grade 80スリングと比較して、同一チェーンサイズで約25%高い作業荷重（WLL）を提供します。各スリングはシリアル番号、チェーンサイズ、グレード、正確なスリング長さ、WLLを恒久的に識別表示し、製品の完全なトレーサビリティを確保します。

主な利点

• 4本脚構成により荷重力を4本の脚に分散し、大形または不整形荷の取り扱い時の安定性を向上させます。
• 上部のクアッドオブロングマスターリンクと下部の4個のオブロングマスターリンクにより、シャックル、吊りアイ、スプレッダービーム、カスタム治具などへの柔軟な接続が可能です。
• 焼入れ焼戻し処理を施したGrade 100合金鋼製で、同等のチェーンサイズに対してGrade 80より約25%高いWLLを提供します。
• シリアル番号と識別タグで恒久的にマーキングされ、トレーサビリティと認証管理が行えます。

製品構成コード

• Q = Quad Leg（4本脚）
• O = Quad oblong master link アセンブリ（上部）
• O = Four oblong master links（下部）
• QOOは、上部にクアッドオブロングマスターリンクアセンブリ、下部に4個のオブロングマスターリンクを備えた4本脚チェーンスリングを示します。

製品識別

• 個別シリアル番号（スリングごと）
• チェーンサイズ
• チェーングレード（Grade 100）
• 正確なスリング長さ
• Working Load Limit（WLL）

典型的な用途

• 重量機械の取り扱い
• 鉄骨構造物の据付および吊り上げ
• オフショアモジュールの設置および海上揚重作業
• プレキャストコンクリートの据付
• スプレッダービームシステムおよび多点吊り
• 産業用資材の取扱い

規格と試験
Grade 100チェーンおよびコンポーネントは、EN 818‑2、EN 1677‑1、EN 1677‑4、ASME B30.9、OSHA 1910.184、AS 2321、ISO 3077の要件に準拠して製造されています。各スリングは最小設計係数4:1で設計されています。スリングはプルーフテスト、目視検査、寸法確認、および出荷前の部品互換性確認を受けます。チェーンはEN 818の疲労要件に適合し、1.5×WLLで20,000サイクルの荷重に耐えるとされています。各スリングは個別のシリアル番号、識別タグ、書面による証明書および完全なトレーサビリティ記録とともに供給されます。

保守と検査
使用前に毎回、チェーンの伸び、過度の摩耗、亀裂、腐食、マスターリンクの変形、接続リンクの損傷、識別タグの欠落を点検してください。欠陥が適用される検査基準を超える場合は直ちに使用中止してください。

パラメータ — メートル表
Item NO. | 荷揚げチェーン直径 | 1本脚 (ton) | 2本脚 (0°<α<45°) (ton) | 2本脚 (45°<α<60°) (ton) | 3 & 4本脚 (0°<α<45°) (ton) | 3 & 4本脚 (45°<α<60°) (ton) | 連続スリング (ton)
例行：
TPL81841004, 4, 0.63, 0.88, 0.63, 1.32, 0.94, 1
TPL81841005, 5, 1, 1.4, 1, 2.1, 1.5, 1
TPL81841006, 6, 1.4, 1.96, 1.4, 2.94, 2.1, 2
...（表はTPL818410050まで続き、各構成のWLL値を示します）

パラメータ — フィート表（代表例）
Item No. | 荷揚げチェーン直径 (in.) | 1本脚 (90°) (lbs) | 2本脚 ファクター1.4 (lbs) | 3 & 4本脚 (lbs) | 連続スリング (lbs)
例行：
TPL81841004, 5/32", 2,205, 2,205, 2,205, 2,205, 2,205
TPL81841005, 3/16", 2,205, 2,205, 2,205, 4,409, 4,409
TPL81841006, 1/4", 2,205, 4,409, 2,205, 6,614, 4,409
...（各構成のWLLをlbsで示す表が続きます）

梱包・MOQ
MOQ：100セット。梱包：カートン＋スチールパレット。

特性 / 技術仕様

• 製品名：Grade 100 QOO Chain Sling — 上部にクアッドオブロングマスターリンク、下部に4個のオブロングマスターリンクを備えた4本脚チェーンスリング
• モデル / 構成：QOO（上部クアッドオブロングマスターリンク、下部4個のオブロングマスターリンクを備えた4本脚）
• 材料：焼入れ焼戻し処理を施したGrade 100合金鋼（チェーンおよび部品）
• 設計係数：最小4:1
• WLL：値はチェーンサイズと構成に依存；Grade 100は同一チェーンサイズで約25%高いWLLを提供
• 識別：各スリングはシリアル番号、チェーンサイズ、グレード、正確な長さ、WLLで恒久的に識別され、書面による証明書とトレーサビリティ記録を添付して供給されます
• 規格：EN 818‑2、EN 1677‑1、EN 1677‑4、ASME B30.9、OSHA 1910.184、AS 2321、ISO 3077
• 試験：Proof tested、目視検査、寸法確認；チェーンは1.5×WLLで20,000サイクルの試験に合格（表示）
• 典型的用途：重量機械の取扱い、鋼構造物の据付、オフショア設置、プレキャストコンクリート、複数ポイントの揚重/スプレッダービーム
• MOQ：100セット；梱包：カートン＋スチールパレット
