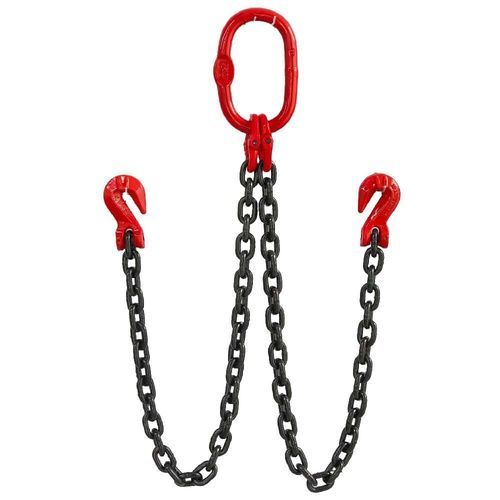

チェーンスリング 80 DOG2点スチール製鋼鉄合金製
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- チェーン, 2点
- 材料
- スチール製, 鋼鉄合金製
- 有効荷量
最少: 4,400 kg
(9,700.3 lb)最大: 187,800 kg
(414,028.1 lb)
詳細
製品概要
グレード80 DOG チェーンスリングは、焼入れ焼戻し処理を施したGrade 80 合金鋼製チェーンおよびコンポーネントから製造されたダブルレッグの吊具です。本スリングは上部にGrade 80 のオブロングマスタリンク、下部にGrade 80 のグラブフックを備え、チェーン長さの迅速な調整とオーバーヘッド用途での均等な二点吊りを可能にします。各スリングはシリアル番号、チェーンサイズ、グレード、正確なスリング長さ、および使用荷重限界（WLL）で恒久的に識別され、完全な製品トレーサビリティを確保します。
製品構成コード
製品識別
代表的な用途
パラメータ — メートル表（値はWLL（トン））
巻上げチェーン径 | 1本脚 (t) | 2本脚 (0°–45° / 45°–60°) (t) | 3・4本脚 (0°–45° / 45°–60°) (t) | 連続スリング (t)
4 mm | 0.5 | 0.71 | 0.5 / 1.06 | 0.75 / 0.8
5 mm | 0.8 | 1.12 | 0.8 / 1.6 | 1.18 / 1.24
6 mm | 1.12 | 1.6 | 1.12 / 2.36 | 1.7 / 1.8
7 mm | 1.5 | 2.12 | 1.5 / 3.15 | 2.24 / 2.5
8 mm | 2 | 2.8 | 2 / 4.25 | 3 / 3.15
10 mm | 3.15 | 4.25 | 3.15 / 6.7 | 4.75 / 5
13 mm | 5.3 | 7.5 | 5.3 / 11.2 | 8 / 8.5
16 mm | 8 | 11.2 | 8 / 17 | 11.8 / 12.5
18 mm | 10 | 14 | 10 / 21 | 15 / 16
19 mm | 11.2 | 16 | 11.2 / 23.5 | 16.8 / 17.9
20 mm | 12.5 | 17 | 12.5 / 26.2 | 18.7 / 20
22 mm | 15 | 21.2 | 15 / 31.5 | 22.5 / 24
26 mm | 21.2 | 30 | 21.2 / 44.5 | 31.8 / 33.9
28 mm | 25 | 33.5 | 25 / 52.5 | 37.5 / 40
30 mm | 28 | 39.2 | 28 / 58.8 | 42 / 44.8
32 mm | 31.5 | 45 | 31.5 / 66.1 | 47.2 / 50.4
36 mm | 40 | 56 | 40 / 84 | 60 / 64
38 mm | 45 | 63 | 45 / 94.5 | 67.5 / 72
40 mm | 50 | 70 | 50 / 105 | 75 / 80
45 mm | 63 | 88.2 | 63 / 132.3 | 94.5 / 100.8
50 mm | 78.5 | 109.9 | 78.5 / 164.8 | 117.7 / 125.6
パラメータ — フィート表（WLL値はポンド、設計係数4:1）
Design Factor | 1本脚スリング | 2本脚スリング (90° / 60° / 45° / 30°) | 3・4本脚スリング (60° / 45° / 30°)
7/32" | 2,100 / 3,600 / 3,000 / 2,100 | 5,500 / 4,400 / 3,200
9/32" | 3,500 / 6,100 / 4,900 / 3,500 | 9,100 / 7,400 / 5,200
5/16" | 4,500 / 7,800 / 6,400 / 4,500 | 11,700 / 9,500 / 6,800
3/8" | 7,100 / 12,300 / 10,000 / 7,100 | 18,400 / 15,100 / 10,600
1/2" | 12,000 / 20,800 / 17,000 / 12,000 | 31,200 / 25,500 / 18,000
5/8" | 18,100 / 31,300 / 25,600 / 18,100 | 47,000 / 38,400 / 27,100
3/4" | 28,300 / 49,000 / 40,000 / 28,300 | 73,500 / 60,000 / 42,400
7/8" | 34,200 / 59,200 / 48,400 / 34,200 | 88,900 / 72,500 / 51,300
1" | 47,700 / 82,600 / 67,400 / 47,700 | 123,900 / 101,200 / 71,500
1-1/4" | 72,300 / 125,200 / 102,200 / 72,300 | 187,800 / 153,400 / 108,500
規格
技術仕様
グレード80 DOG チェーンスリングは、焼入れ焼戻し処理を施したGrade 80 合金鋼製チェーンおよびコンポーネントから製造されたダブルレッグの吊具です。本スリングは上部にGrade 80 のオブロングマスタリンク、下部にGrade 80 のグラブフックを備え、チェーン長さの迅速な調整とオーバーヘッド用途での均等な二点吊りを可能にします。各スリングはシリアル番号、チェーンサイズ、グレード、正確なスリング長さ、および使用荷重限界（WLL）で恒久的に識別され、完全な製品トレーサビリティを確保します。
製品構成コード
- D = ダブルレッグ
- O = オブロングマスタリンク
- G = グラブフック
製品識別
- 個別シリアル番号
- チェーンサイズ
- チェーングレード
- 正確なスリング長さ
- 使用荷重限界（WLL）
代表的な用途
- 重量機械の取扱
- 構造用鋼材の吊り上げ
- 設備設置
- 建設プロジェクト
- 鉱山保守
- 産業用資材の取扱
パラメータ — メートル表（値はWLL（トン））
巻上げチェーン径 | 1本脚 (t) | 2本脚 (0°–45° / 45°–60°) (t) | 3・4本脚 (0°–45° / 45°–60°) (t) | 連続スリング (t)
4 mm | 0.5 | 0.71 | 0.5 / 1.06 | 0.75 / 0.8
5 mm | 0.8 | 1.12 | 0.8 / 1.6 | 1.18 / 1.24
6 mm | 1.12 | 1.6 | 1.12 / 2.36 | 1.7 / 1.8
7 mm | 1.5 | 2.12 | 1.5 / 3.15 | 2.24 / 2.5
8 mm | 2 | 2.8 | 2 / 4.25 | 3 / 3.15
10 mm | 3.15 | 4.25 | 3.15 / 6.7 | 4.75 / 5
13 mm | 5.3 | 7.5 | 5.3 / 11.2 | 8 / 8.5
16 mm | 8 | 11.2 | 8 / 17 | 11.8 / 12.5
18 mm | 10 | 14 | 10 / 21 | 15 / 16
19 mm | 11.2 | 16 | 11.2 / 23.5 | 16.8 / 17.9
20 mm | 12.5 | 17 | 12.5 / 26.2 | 18.7 / 20
22 mm | 15 | 21.2 | 15 / 31.5 | 22.5 / 24
26 mm | 21.2 | 30 | 21.2 / 44.5 | 31.8 / 33.9
28 mm | 25 | 33.5 | 25 / 52.5 | 37.5 / 40
30 mm | 28 | 39.2 | 28 / 58.8 | 42 / 44.8
32 mm | 31.5 | 45 | 31.5 / 66.1 | 47.2 / 50.4
36 mm | 40 | 56 | 40 / 84 | 60 / 64
38 mm | 45 | 63 | 45 / 94.5 | 67.5 / 72
40 mm | 50 | 70 | 50 / 105 | 75 / 80
45 mm | 63 | 88.2 | 63 / 132.3 | 94.5 / 100.8
50 mm | 78.5 | 109.9 | 78.5 / 164.8 | 117.7 / 125.6
パラメータ — フィート表（WLL値はポンド、設計係数4:1）
Design Factor | 1本脚スリング | 2本脚スリング (90° / 60° / 45° / 30°) | 3・4本脚スリング (60° / 45° / 30°)
7/32" | 2,100 / 3,600 / 3,000 / 2,100 | 5,500 / 4,400 / 3,200
9/32" | 3,500 / 6,100 / 4,900 / 3,500 | 9,100 / 7,400 / 5,200
5/16" | 4,500 / 7,800 / 6,400 / 4,500 | 11,700 / 9,500 / 6,800
3/8" | 7,100 / 12,300 / 10,000 / 7,100 | 18,400 / 15,100 / 10,600
1/2" | 12,000 / 20,800 / 17,000 / 12,000 | 31,200 / 25,500 / 18,000
5/8" | 18,100 / 31,300 / 25,600 / 18,100 | 47,000 / 38,400 / 27,100
3/4" | 28,300 / 49,000 / 40,000 / 28,300 | 73,500 / 60,000 / 42,400
7/8" | 34,200 / 59,200 / 48,400 / 34,200 | 88,900 / 72,500 / 51,300
1" | 47,700 / 82,600 / 67,400 / 47,700 | 123,900 / 101,200 / 71,500
1-1/4" | 72,300 / 125,200 / 102,200 / 72,300 | 187,800 / 153,400 / 108,500
規格
- 製造規格：Grade 80 焼入れ・焼戻し処理を施した合金鋼チェーンおよびコンポーネントから製造され、EN 818-2、EN 1677-1、EN 1677-2、EN 1677-4、ASME B30.9、OSHA 1910.184、AS 2321、ISO 3077 の要件に準拠しています。
- 試験規格：最小設計係数4:1。各スリングは破壊試験（proof test）、目視点検、寸法検査および部品適合性確認を受けます。チェーンはEN 818 疲労要件に適合し、WLLの1.5倍で20,000サイクルに耐えます。各スリングは個別のシリアル番号、識別タグ、書面による証明書および完全なトレーサビリティ記録とともに供給されます。
- 適用規格：オーバーヘッドリフティング、二点吊り、重量機械の取扱、構造用鋼の組立、設備設置、建設プロジェクト、鉱山メンテナンス、産業用資材取扱に適します。
- 保守：使用前にチェーンの延伸、摩耗、亀裂、腐食、グラブフックの摩耗または変形、マスタリンクや連結リンクの損傷、識別タグの欠落を点検してください。欠陥が点検基準を超える場合は使用中止してください。
技術仕様
- モデル：Grade 80 DOG Chain Sling
- スリング形式：ダブルレッグチェーンスリング（DOG = Double Leg with Oblong Master Link on top and Grab Hooks on bottom）
- 材質：Grade 80 焼入れ・焼戻し処理を施した合金鋼チェーンおよび Grade 80 コンポーネント
- 上側付具：Grade 80 オブロングマスタリンク
- 下側付具：Grade 80 グラブフック（チェーン長の迅速な調整を可能にします）
- 識別：恒久的なシリアル番号、チェーンサイズ、チェーングレード、正確なスリング長さおよびWLLが識別タグに表示
- 供給：書面による証明書および完全なトレーサビリティ記録と共に納品
- MOQ：100 セット
- 梱包：段ボール + スチールパレット
- 設計係数：最小4:1；出荷前にproof testおよび目視検査
- 代表的用途：重量機械の取扱、構造用鋼の吊り上げ、設備設置、建設プロジェクト、鉱山保守、産業用資材取扱
