チェーンスリング Grade 100 TOSL

3点鋼鉄合金製

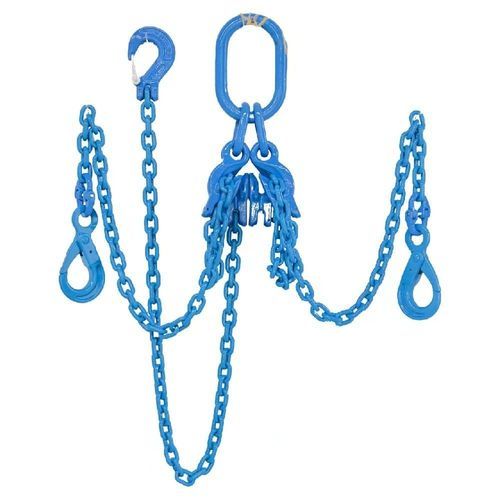

はじめに グレード100 TOSLチェーンスリングは、焼入れ・焼戻し処理を施したグレード100合金鋼製のチェーンおよび部品を用いて製造された、3本脚式の吊り上げアセンブリです。 本スリングは、上部に4角形のマスターリンクアセンブリ、下部に3つのグレード100製セルフロックフックを装備しており、重荷重の天井吊り作業において、確実な3点荷重固定を実現します。 グレード80のチェーンスリングと比較して、グレード100のスリングは、4:1の設計係数を維持しつつ、同じチェーンサイズで約25％高い定格荷重（WLL）を実現します。 セルフロック式フックは、荷重がかかると自動的に閉じてロックされるため、不意の外れによるリスクを低減します。各スリングには、トレーサビリティを確保するため、シリアル番号、チェーンサイズ、グレード、正確なスリング長、および定格荷重が恒久的に表示されています。 製品構成コード T = トリプルレッグ；O = クワッド長方形マスターリンクアセンブリ；SL = セルフロッキング（安全）フック。したがって、TOSLとは、上部にクワッド長方形マスターリンクアセンブリ、下部に3つのセルフロッキングフックが取り付けられたトリプルレッグチェーンスリングを指します。 製品識別 各スリングには、個別のシリアル番号、チェーンサイズ、チェーングレード、正確なスリング長さ、および定格荷重（WLL）が恒久的に記載されています。識別タグのシリアル番号は、書面による認証書および販売注文記録と照合され、製品の完全なトレーサビリティが確保されています。 パラメータ — メートル表 見出し：品番 | 吊り上げチェーンの直径（mm） | 1本脚（トン） | 2本脚（0°<α<45°）（トン） | 2本脚（45°<α<60°）（トン） | 3本および4本脚（0°<α<45°）（トン） | 3本および4本脚（45°<α<60°）（トン） | 連続スリング (トン) 係数行：0°<α<45° 係数 1.0；45°<α<60° 係数 1.4（2本の場合）、 0°<α<45° 係数 1.0（3本および4本の場合）、45°<α<60° 係数 2.1（3本および4本の場合）、連続スリングの係数：1.5 および 1.6。 行： TPL81841004 | 4 | 0.63 | 0.88 | 0.63 | 1.32 | 0.94 | 1 TPL81841005 | 5 | 1 | 1.4 | 1 | 2.1 | 1.5 | 1.6 TPL81841006 | 6 | 1.4 | 1.96 | 1.4 | 2.94 | 2.1 | 2.24 TPL81841007 | 7 | 1.9 | 2.66 | 1.9 | 3.99 | 2.85 | 3.04 TPL81841008 | 8 | 2.5 | 3.5 | 2.5 | 5.25 | 3.75 | 4 TPL818410010 | 10 | 4 | 5.6 | 4 | 8.4 | 6 | 6.4 TPL818410013 | 13 | 6.7 | 9.38 | 6.7 | 14.07 | 10.05 | 10.72 TPL818410016 | 16 | 10.3 | 14.4 | 10.3 | 21.6 | 15.4 | 16.4 TPL818410018 | 18 | 12.5 | 17.5 | 12.5 | 26.2 | 18.75 | 20 TPL818410019 | 19 | 14 | 19.6 | 14 | 29.4 | 21 | 22.4 TPL818410020 | 20 | 16 | 22.4 | 16 | 33.6 | 24 | 25.6 TPL818410022 | 22 | 19.4 | 27.1 | 19.4 | 40.7 | 29.1 | 31 TPL818410026 | 26 | 26.5 | 37.1 | 26.5 | 55.6 | 39.7 | 42.4 TPL818410028 | 28 | 30.5 | 42.7 | 30.5 | 64 | 45.7 | 48.8 TPL818410030 | 30 | 35.5 | 49.7 | 35.5 | 74.5 | 53.2 | 56.8 TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60.6 | 64 TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80 TPL818410038 | 38 | 56.5 | 78.4 | 56.5 | 118.6 | 84.7 | 90.4 TPL818410040 | 40 | 62.5 | 87.5 | 62.5 | 131.2 | 93.7 | 100 TPL818410045 | 45 | 81 | 113.4 | 81 | 170.1 | 121.5 | 130 TPL818410050 | 50 | 98 | 137.2 | 98 | 205.8 | 147 | 156.8 パラメータ — フィート表 ヘッダー：品番 | 吊り上げチェーンの直径（インチ） | 1本脚（90°）（ポンド） | 2本脚 係数1.4（ポンド） | 3本および4本脚 係数1.0／2.1（ポンド） | 連続スリング (ポンド) 行： TPL81841004 | 5/32インチ | 2,205 | 2,205 | 2,205 | 2,205 | 2,205 | 2,205 TPL81841005 | 3/16" | 2,205 | 2,205 | 2,205 | 2,205 | 4,409 | 4,409 TPL81841006 | 1/4" | 2,205 | 4,409 | 2,205 | 6,614 | 4,409 | 4,409 TPL81841007 | 9/32" | 4,409 | 6,614 | 4,409 | 8,819 | 6,614 | 6,614 TPL81841008 | 5/16" | 6,614 | 8,819 | 6,614 | 11,023 | 8,819 | 8,819 TPL81841010 | 3/8" | 8,819 | 13,228 | 8,819 | 17,637 | 13,228 | 13,228 TPL81841013 | 1/2" | 15,432 | 19,842 | 15,432 | 30,865 | 22,046 | 24,251 TPL81841016 | 5/8" | 22,046 | 30,865 | 22,046 | 48,502 | 33,069 | 35,274 TPL81841018 | 3/4" | 28,660 | 39,683 | 28,660 | 57,320 | 41,888 | 44,092 TPL81841019 | 3/4インチ | 30,865 | 44,092 | 30,865 | 63,934 | 46,297 | 48,502 TPL81841020 | 13/16" | 35,274 | 48,502 | 35,274 | 74,957 | 52,911 | 57,320 TPL81841022 | 7/8" | 41,888 | 59,525 | 41,888 | 90,390 | 63,934 | 68,343 TPL81841026 | 1" | 59,525 | 81,571 | 59,525 | 123,459 | 88,185 | 92,594 TPL81841028 | 1-1/8" | 68,343 | 94,798 | 68,343 | 141,096 | 101,412 | 108,026 TPL81841030 | 1-3/16" | 79,366 | 110,231 | 79,366 | 165,347 | 116,845 | 125,664 TPL81841032 | 1-1/4" | 88,185 | 123,459 | 88,185 | 185,188 | 134,482 | 141,096 TPL81841036 | 1-3/8" | 110,231 | 154,323 | 110,231 | 231,485 | 165,347 | 176,370 TPL81841038 | 1-1/2" | 125,664 | 171,960 | 125,664 | 262,350 | 187,393 | 198,416 TPL81841040 | 1-9/16" | 138,891 | 194,007 | 138,891 | 288,806 | 207,234 | 220,462 TPL81841045 | 1-3/4" | 178,574 | 249,122 | 178,574 | 374,786 | 268,964 | 286,601 TPL81841050 | 2" | 216,053 | 302,033 | 216,053 | 454,152 | 324,079 | 346,126

• 品番 – 各チェーンサイズに割り当てられた固有の製品識別番号です。
• 通称サイズ（インチ） – 吊り上げチェーンの公称直径（インチ単位）。
• 1本脚 – 垂直吊り（90°）における1本脚チェーンスリングの定格荷重（WLL）。
• 2本脚 – さまざまなスリング角度における2本脚チェーンスリングの許容荷重（WLL）。
• 3本および4本 – 異なるスリング角度における3本および4本のチェーンスリングの許容荷重（WLL）。
• 連続スリング – 連続（エンドレス）チェーンスリング構成における許容荷重（WLL）。
• 係数 – 許容荷重を決定するために、スリングの構成およびスリング角度に応じて適用される荷重係数。
• 0° < α < 45° / 45° < α < 60° – WLLに影響を与える、垂直線からのスリング角度。

規格および試験 製造規格：EN 818-2、EN 1677-1、EN 1677-3、 EN 1677-4、ASME B30.9、OSHA 1910.184、AS 2321、およびISO 3077のグレード100リフティングチェーンスリングアセンブリに関する要件に準拠して製造されています。 試験基準：最小設計係数 4:1。各スリングは、出荷前に耐荷重試験、目視検査、寸法確認、および構成部品の適合性チェックが行われます。チェーンはEN 818の疲労要件に準拠しており、WLLの1.5倍の荷重で20,000回の荷重サイクルに耐えます。 各スリングには、個別のシリアル番号、識別タグ、書面による認証書、および完全なトレーサビリティ記録が付属しています。 用途 天井クレーンによる吊り上げ、3点吊り、重機の取り扱い、鉄骨組立、プレキャストコンクリートの設置、オフショア吊り上げ、風力発電プロジェクト、設備の設置、および産業用資材運搬作業に適しています。 メンテナンス 使用のたびに、チェーンの伸び、過度な摩耗、亀裂、腐食、自動ロックフックの動作、変形、マスターリンクや接続リンクの損傷、識別タグの紛失について点検してください。欠陥が適用される検査基準を超える場合は、直ちにスリングの使用を中止してください。 特性／技術仕様

• 製品タイプ：上部に四角長形マスターリンク、下部に3つの自動ロックフックを備えた3本脚チェーンスリング（TOSL構成）。
• チェーンの等級：焼入れ・焼戻し処理済みの合金鋼、グレード100。
• 安全率：最低4:1。
• WLLの利点：同じチェーンサイズの場合、グレード80と比較してWLLが約25％高い。
• 識別情報：個別のシリアル番号、チェーンサイズ、グレード、正確なスリング長さ、WLL、識別タグ、および書面による認証書。
• 製造および試験規格：EN 818-2；EN 1677-1；EN 1677-3； EN 1677-4; ASME B30.9; OSHA 1910.184; AS 2321; ISO 3077; 耐荷重試験および疲労試験済み（WLLの1.5倍で20,000サイクル）。
• ページに記載の最小注文数量（MOQ）：100セット。
• ページに記載の梱包：段ボール箱＋スチールパレット。
• 代表的な用途：重荷重の天井クレーンによる吊り上げ、3点吊り、オフショア、風力発電、プレキャスト、機械据付、産業用ハンドリング。
• メンテナンス：使用前に毎回点検を行い、欠陥が基準値を超える場合は使用を中止してください。
