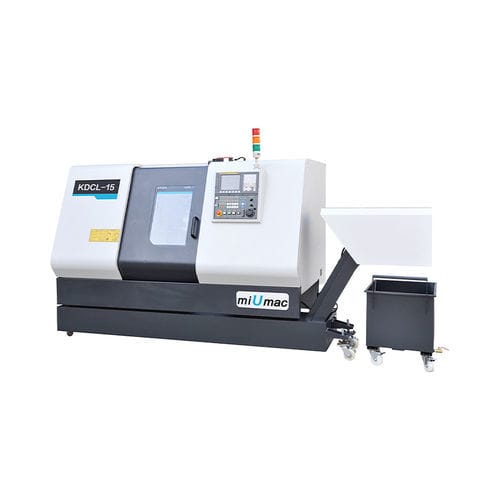

CNC旋盤 KDCL-152軸傾斜台A2-5
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 2軸
- 構造
- 傾斜台
- スピンドル
- A2-5
- ツールステーション数
- 8ツール
- 応用
- 自動車用, シャフトおよび軸式部品加工用, 複雑部品用, 金属用, 型用
- 性能
- 高精度, 高剛性, 高生産性, 精密
- 直径
360 mm
(14.17 in)- 回転速度
4,000 rpm, 6,000 rpm
(25,132.741 rad.min-1, 37,699.112 rad.min-1)- 最大切削径
250 mm
(10 in)- 最大切断長
300 mm
(12 in)- X軸
140 mm
(6 in)- Z軸
320 mm
(13 in)- 早送り速度X
12 m/min
- 早送り速度Z
20 m/min
- 定格出力
7.5 kW, 11 kW
(10.2 hp, 15 hp)- 全長
2,700 mm
(106 in)- 全幅
1,460 mm
(57 in)- 全高
1,680 mm
(66 in)- 重量
3,000 kg
(6,614 lb)
詳細
1.機械はCNCシステムを採用し、機能が充実し、信頼性が高い。機械設計はコンパクトな構造で機械、電子と油圧の統合方法を採用しています。
2.機械は高い剛性および流暢な切りくずの取り外しの 45° 統合された斜めのベッドを備えています。
3.X軸とZ軸はバックラッシュのない精密リニアガイドを採用し、高剛性と高精度を実現。
KDCL-15
ベッド上最大スイング径 - mm - Ø360
ディスク部品の最大切削径 - mm - Ø250
アクスル部品の最大切断径 - mm - Ø150
アクスル部品の最大切断長 - mm - 300
スピンドル
スピンドル内径 - mm - Ø56（スリーブ） Ø38（自作）
主軸端 - - A₂-5
主軸回転数 - r/min - 6000(スリーブ)/4000(自作)
移動量
X軸最大移動量 - mm - 140
Z軸最大移動量 - mm - 320
フィード
X軸早送り - m/min - 12
Z軸早送り - m/min - 20
タレット
刃物台 - - 8
外径切削工具シャンク - mm - 25×25
最大内径切削工具シャンク - mm - Ø32
テールストック
テールストックスリーブ径 - mm - Ø80
テールストックスリーブ移動量 - mm - 90
テールストックスリーブ内径テーパ - - MT.No.4
その他
主電動機出力 - kW - 7.5/11
ベッド構造 - - 45°傾斜ベッド
最小入力 - mm - 0.001
繰り返し精度 - mm - ≤0.006
チャック径 - - 6
全体寸法（L×W×H） - mm - 2700×1460×1680
正味重量 - kg - 3000
---
