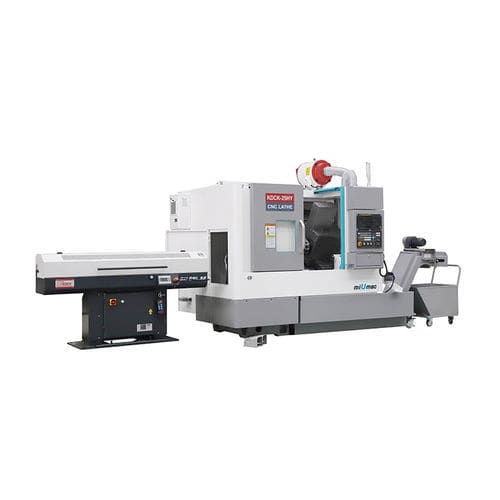

CNC旋盤 KDCK-25HY3軸傾斜台12ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 3軸
- 構造
- 傾斜台
- ツールステーション数
- 12ツールステーション
- 応用
- 複雑部品用, シャフトおよび軸式部品加工用
- 性能
- 高精度, 高剛性, 高生産性, 高性能, 高効率, 大容量
- その他の特徴
- コンパクト
- 直径
500 mm
(19.69 in)- 回転速度
3,000 rpm
(18,849.556 rad.min-1)- 最大切削径
260 mm
(10 in)- 最大切断長
320 mm
(13 in)- X軸
160 mm
(6 in)- Z軸
500 mm
(20 in)- 早送り速度X
15 m/min
- 早送り速度Z
20 m/min
- 定格出力
7.5 kW, 11 kW
(10.2 hp, 15 hp)- 全長
1,950 mm, 2,000 mm
(77 in, 79 in)- 全幅
1,650 mm, 1,700 mm
(65 in, 67 in)- 全高
1,680 mm, 1,880 mm
(66 in, 74 in)- 重量
3,800 kg
(8,378 lb)
詳細
1.機械はCNCシステムを採用し、機能が充実し、信頼性が高い。機械設計はコンパクトな構造で機械、電子と油圧の統合方法を採用しています。
2.平らなベッドおよび傾斜したスライドの構造、高い剛性率および流暢な切屑の取り外しと。
3.X軸とZ軸はバックラッシュのない精密リニアガイドを採用し、高剛性と高精度を実現。
品名 - 本体 - KDCK-25HY
加工
ベッド上最大スイング径 - mm - Ø500
ディスク部品の最大切断径 - mm - Ø260
アクスル部品の最大切断径 - mm - Ø250
アクスル部品の最大切断長さ - mm - 320
スピンドル
スピンドル内径 - mm - Ø62
主軸端 - mm - Ø170 ストレートステーション
主軸回転数 - rpm - 3000
移動量
X軸最大移動量 - mm - 160
Z軸最大移動量 - mm - 390
Y軸最大移動量 - mm - ±30
送り
X軸の早送り - m/min - 15
Z軸早送り - m/min - 20
Y軸早送り - mm - 5
タレット
刃物台 - 個 - 12
外径切削工具シャンク - mm - 20×20
切削工具シャンク最大内径 - mm - Ø25
テールストック
テールストックスリーブ径 - mm - Ø63
テールストックスリーブ移動量 - mm - 115
テールストックスリーブ内径テーパ - - MT.No.4
その他
主電動機出力 - kW - 7.5/11
ベッド構造 - - 30°傾斜ベッド
最小入力 - mm - 0.001
繰り返し精度 - mm - ≤0.006
チャック径 - インチ - 8
全体寸法(L×W×H) - mm - 2000×1700×1880
正味重量 - kg - 3800
---
