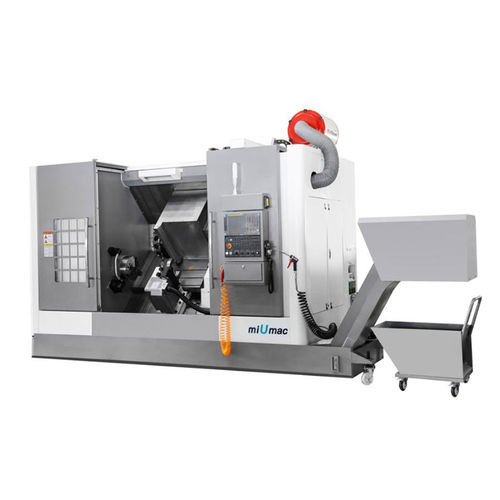

CNC旋盤 KDCL-30B

2軸傾斜台A2-11

多機能CNC旋盤 1.本機はCNCシステムを採用し、機能が充実し、信頼性が高い。 2.機械設計は機械、電子、油圧統合方式を採用し、コンパクトな構造である。 品目 - 単位 - KDCL-30B トラベル ベッド上最大スイング径 - mm - Ø600 ディスク部品の最大切断径 - mm - Ø500 アクスル部品の最大切削径 - mm - Ø320 最大切削長（チャック端面からデッドセンターまで） - mm - 1000 主軸中心から研削までの距離 - mm - 1150 X軸の最大移動量 - mm - 270 Z軸の最大移動量 - mm - 1060 スピンドル 主軸端 - A₂-11 スピンドル内径 - mm - Ø105 主軸駆動モード - ベルト駆動 主軸最高回転数 - rpm - 1600 スピンドルモーター出力 - kW - 22 スピンドル前端径 - mm - Ø160 油圧チャック径 - インチ 送り X/Z軸早送り - m/min - 16/12 X/Z軸サーボモータ出力 - kW - 3.1/3.1 タレット 刃物台数 - 12 外径 - mm切削工具シャンク - mm - 32×32 切削工具シャンク最大内径 - mm - Ø50 切削工具モーター出力 - kW 切削工具最高回転数 - rpm テールストック テールストックスリーブ径 - mm - Ø100 テールストックスリーブ移動量 - mm - 200 テールストックスリーブ内径テーパ - - MT NO.6 その他 総電力容量 - kVA - 40 冷却ポンプ出力 - W - 750 潤滑ポンプ容量 - L - 1.8 全体寸法（L×W×H） - mm - 5600×1900×2150 正味重量 - kg - 8000 精度 mm - IT5~6 主軸テーパ穴径方向振れ - mm - ≤0.003 X軸位置決め精度 - mm - ≦0.008 Z軸位置決め精度 - mm - ≦0.016 X軸繰り返し位置決め精度 - mm - ≦0.005 Z軸繰り返し位置決め精度 - mm - ≦0.010 ワーク真円度 - mm - ≦0.005/Ø120 加工ワークの円筒度 - mm - ≦0.010/Ø120×150 工作物の平面度 - mm - ≤0.02/Ø500 加工ワークの表面粗さ - - ≤Ra1.25
