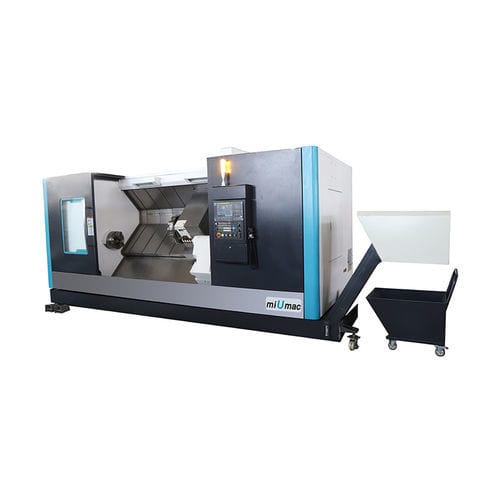

CNC旋盤 KDCL-35

傾斜台A2-1112ツールステーション

アイテム - ユニット - KDCL-35 トラベル ベッド上最大スイング径 - mm - Ø750 ディスク部品の最大切断径 - mm - Ø630 アクスル部品の最大切削径 - mm - Ø450 最大切削長（チャック端面から中心まで） - mm - 1000/2000/3000 主軸中心から研削までの距離 - mm - 1150 X軸の最大移動量 - mm - - 30~325 Z軸最大移動量 - mm - 1100/2100/3100 スピンドル 主軸端 - A₂-11 スピンドル内径 - mm - Ø105 チャック径 - mm - Ø380 スピンドルベアリング径（前後） - mm - Ø160/Ø150 主軸最高回転数 - rpm - 1600 スピンドルモーター出力 - kW - 26/22 送り X/Z軸早送り - m/min - 16/14 X/Z軸サーボモーター出力 - kW - 3/3 ベッドガイドレールスパン（Z軸） - mm - 510 サドルガイドレールスパン（X軸） - mm - 376 芯押台レールスパン - mm - 354 タレット 刃物台 - - 12 工具選択方法 切削工具シャンク外径 - mm - 32×32 切削工具シャンク最大内径 - mm - Ø50 回転工具駆動モーター出力 - kW - / 回転工具の最大回転速度 - kW 回転工具スリーブ - mm - / テールストック テールストックスリーブ径 - mm - Ø120 テールストックスリーブ移動量 - mm - 200 テールストックスリーブ内径テーパ - - MT NO.6 芯押台移動量（W軸） - mm - 800/1800/2800 精度 X軸の位置決め精度 - mm - ≤0.008 Z軸位置決め精度 - mm - ≦0.016 C軸位置決め精度 - Sec. X軸繰り返し位置決め精度 - mm - ≦0.005 Z軸繰り返し位置決め精度 mm - ≦0.010 C軸繰り返し位置決め精度 - Sec. その他 ベッド構造 - - 45°傾斜ベッド 総電力容量 - kVA - 50 冷却ポンプ出力 - W - 750 潤滑ポンプ容量 - L - 1.8 全体寸法（L×W×H） - mm - 5200/62007200×1980×2260 正味重量 - kg - 8000/10000/12000
