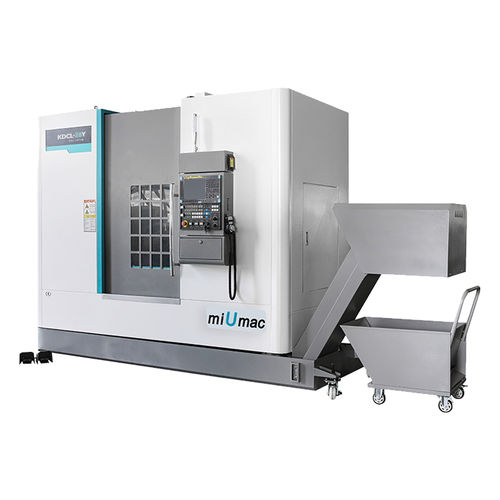

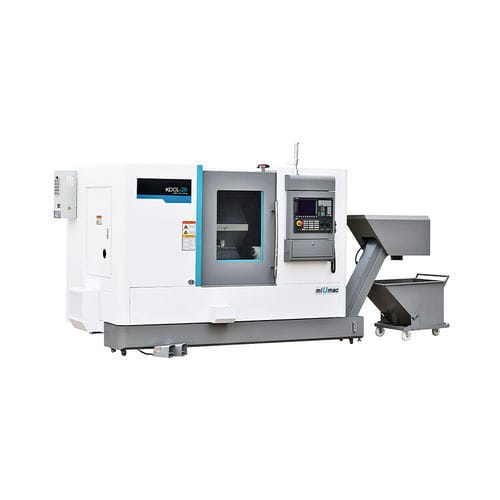

CNC旋盤 KDCL-28Y2軸傾斜台A2-6
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 2軸
- 構造
- 傾斜台
- スピンドル
- A2-6
- ツールステーション数
- 12ツールステーション
- 性能
- 高精度, 高剛性, 高生産性, 高性能, 高速, 強力, 精密, 高効率
- その他の特徴
- Y軸付
- 直径
520 mm
(20.47 in)- 回転速度
5,000 rpm
(31,415.927 rad.min-1)- 最大切削径
360 mm
(14 in)- 最大切断長
420 mm
(17 in)- X軸
255 mm
(10 in)- Z軸
550 mm
(22 in)- 早送り速度X
24 m/min
- 早送り速度Z
24 m/min
- 定格出力
15 kW, 18.5 kW
(20.4 hp, 25.2 hp)- 全長
4,500 mm
(177 in)- 全幅
2,050 mm
(81 in)- 全高
2,500 mm
(98 in)- 重量
4,800 kg
(10,582 lb)
詳細
KDCL-28Y
多機能CNC旋盤
1.本機はCNCシステムを採用し、機能が充実し、信頼性が高い。機械設計は機械、電子、油圧統合方式を採用し、コンパクトな構造です。
2.一体型傾斜ベッドは機械の剛性を高め、切屑の搬送が簡単です。
3.X軸とZ軸はバックラッシュのない精密リニアガイドを採用し、高剛性と高精度を実現。
加工
ベッド上の最大スイング径 - Ø520 mm
ディスク部品の最大切削径 - Ø360mm
アクスル部品の最大切断径 - Ø280mm
アクスル部品の最大切断長 - 420mm
スピンドル
スピンドル内径 - Ø63mm
スピンドル先端 - A₂-6
主軸回転数 - 5000 - r/min
移動量
軸Xの最大移動量 - 255mm
Z軸の最大移動量 - 550mm
軸Yの最大移動量 - ±38mm
速度
X軸の早送り - 24m/min
Z軸の早送り - 24m/min
Y軸の早送り - 10m/min
タレット
刃物台 - 12台
外径切削工具シャンク - 25×25mm
切削工具シャンク最大内径 - Ø40mm
テールストック
テールストックスリーブ径 - Ø80 mm
テールストックスリーブ移動量 - 120mm
テールストックスリーブ内径テーパ - M.T.No.5
その他
主電動機出力 - 15/18.5kW
ベッド構造 - 45°傾斜ベッド
最小入力 - 0.001mm
繰り返し精度 - ≤0.006mm
油圧チャック仕様 - 8インチ
全体寸法（L×W×H）- 4500×2050×2500mm
正味重量 - 4800kg
---
