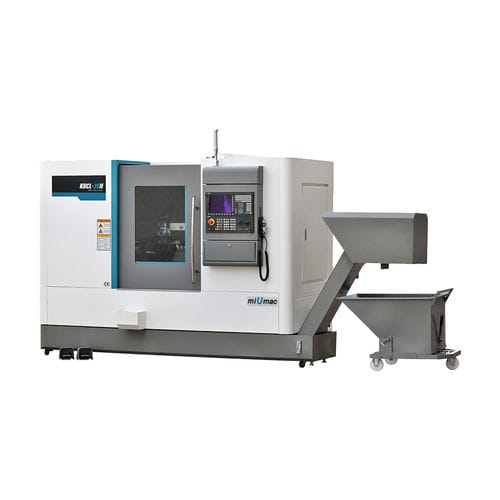

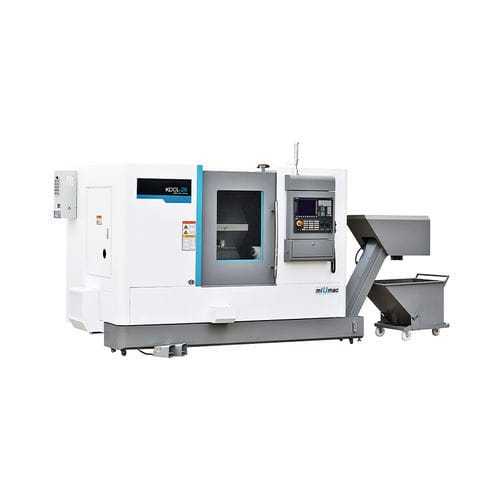

CNC旋盤 KDCL-28H2軸傾斜台A2-6
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 2軸
- 構造
- 傾斜台
- スピンドル
- A2-6
- ツールステーション数
- 12ツールステーション
- 応用
- 自動車用, シャフトおよび軸式部品加工用, 複雑部品用, 金属用
- 性能
- 高精度, 高剛性, 高生産性, 高性能
- 直径
520 mm
(20.47 in)- 回転速度
4,000 rpm, 5,000 rpm
(25,132.741 rad.min-1, 31,415.927 rad.min-1)- 最大切削径
370 mm
(15 in)- 最大切断長
420 mm
(17 in)- X軸
235 mm
(9 in)- Z軸
540 mm
(21 in)- 早送り速度X
30 m/min
- 早送り速度Z
30 m/min
- 定格出力
15 kW, 18.5 kW
(20.4 hp, 25.2 hp)- 全長
4,500 mm
(177 in)- 全幅
1,850 mm
(73 in)- 全高
2,000 mm
(79 in)- 重量
4,300 kg
(9,480 lb)
詳細
多機能CNC旋盤
1.本機はCNCシステムを採用し、機能が充実し、信頼性が高い。機械設計は機械、電子、油圧統合方式を採用し、コンパクトな構造である。
2.ワンピースの斜めのベッドは機械の剛性および容易な切屑の運搬を高めます。
3.X軸とZ軸はバックラッシュのない精密リニアガイドを採用し、高剛性と高精度を実現。
品名 - 本体 - KDCL-28H
加工
ベッド上最大スイング径 mm - Ø520
ディスク部品の最大切削径 - mm - Ø370
アクスル部品の最大切断径 - mm - Ø250
アクスル部品の最大切断長さ - mm - 420
スピンドル
スピンドル内径 - mm - Ø63/Ø65（スリーブ）
主軸端 - - A₂-6
主軸回転数 - r/min - 4000/5000（スリーブ）
移動量
X軸最大移動量 - mm - 235
Z軸最大移動量 - mm - 540
Z軸最大移動量 - mm - - - Y軸最大移動量 - mm - - - Y軸最大移動量
速度
X軸早送り - m/min - 30
Z軸早送り - m/min - 30
Y軸早送り速度 - m/min
タレット
刃物台数 - 12
外径切削工具シャンク - mm - 20×20
切削工具シャンク最大内径 - mm - Ø32
テールストック
テールストックスリーブ径 - mm - Ø80
テールストックスリーブ移動量 - mm - 120
テールストックスリーブ内径テーパ - - MT.No.4
その他
主電動機出力 - kW - 15/18.5
ベッド構造 - - 45°傾斜ベッド
最小入力 - mm - 0.001
繰り返し精度 - mm - ≤0.006
油圧チャック仕様 - インチ - 8
全体寸法（L×W×H） - mm - 4500×1850×2000
正味重量 - kg - 4300
---
