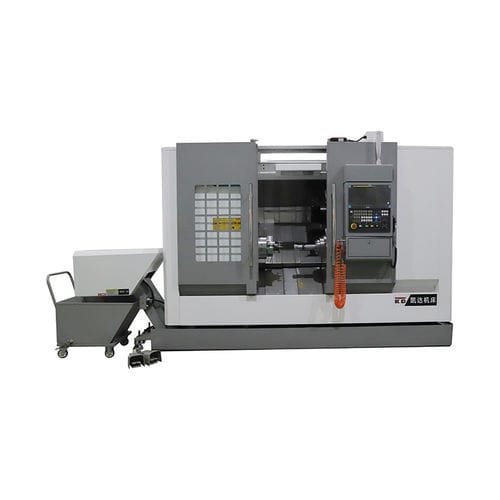

CNC旋盤 KDCL-15DY

4軸傾斜台A2-6

1.機械はCNCシステムを採用し、機能が充実し、信頼性が高い。機械設計はコンパクトな構造で機械、電子と油圧の統合方法を採用しています。 2.主軸は高剛性構造で、可変速を実現し、定線速切断と高速切断を実現する。 3.X軸とZ軸はバックラッシュのない精密リニアガイドを採用し、高剛性と高精度を実現。 品 名 - 単 位 - KDCL-15DY 移動量 ベッド上最大スイング径 mm - Ø600 ディスク部品の最大切断径 - mm - Ø360 アクスル部品の最大切断径 - mm - Ø300 軸部品の最大切断長さ - mm - 500 X軸の最大移動量 - mm - 235 Y軸の最大移動量 - mm - ±50 Z軸の最大移動量 - mm - 605 ZB軸の最大移動量 - mm - 550 スピンドル 主軸端 - - A₂-6 主軸内径 - mm - Ø79 主軸最高回転数 - rpm - 4000 主軸モーター出力 - kW - 18.5/22 主軸油圧チャック径 - インチ - 8 サブスピンドルノーズ - - A₂-5 サブスピンドル内径 - mm - Ø56 サブスピンドル最高回転数 - rpm - 6000 サブスピンドルモータ出力 - kW - 7.5/11 サブスピンドル油圧チャック Dia. - インチ - 6 フィード X/Z/ZB軸早送り - m/min - - - X/Y/Z/ZB 軸早送り - m/min X/Y/Z/ZB軸早送り - m/min - 30/30/30/30 X/Y/Z/ZB軸モーター出力 - kW X/Y/Z/ZB軸モーター出力 - kW - 4/4/4/4 タレット 刃物台 - - 12 切削工具シャンク外径 - mm - 25×25 切削工具シャンク最大内径 - mm - Ø40 ライブツールコレット - - ER32 ライブモーター出力 - kW - 3.7/5.5 工具最高回転数 - rpm - 4000 その他 ベッド構造 - - 45°傾斜ベッド 総電力容量 - kVA - 50 冷却ポンプ出力 - W - 750 潤滑ポンプ容量 - L - 1.8 全体寸法（L×W×H） - mm - 4300×2080×2500 （チップコンベア含む） 正味重量 kg 5500
