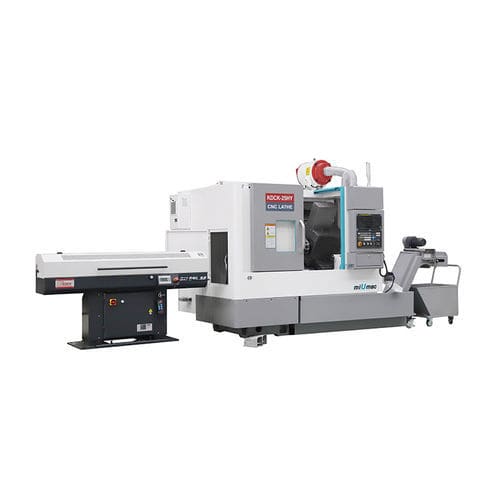

CNC旋盤 KDCK-252軸傾斜台8ツール
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 2軸
- 構造
- 傾斜台
- ツールステーション数
- 8ツール
- 応用
- 複雑部品用, シャフトおよび軸式部品加工用
- 性能
- 高精度, 高剛性, 高生産性, 高性能, 高効率, 大容量
- 直径
500 mm
(19.69 in)- 回転速度
3,000 rpm
(18,849.556 rad.min-1)- 最大切削径
300 mm
(12 in)- 最大切断長
420 mm
(17 in)- X軸
160 mm
(6 in)- Z軸
500 mm
(20 in)- 早送り速度X
16 m/min
- 早送り速度Z
20 m/min
- 定格出力
7.5 kW, 11 kW
(10.2 hp, 15 hp)- 全長
1,950 mm
(77 in)- 全幅
1,650 mm
(65 in)- 全高
1,680 mm
(66 in)- 重量
3,400 kg
(7,496 lb)
詳細
多機能CNC旋盤
1.本機はCNCシステムを採用し、機能が充実し、信頼性が高い。機械設計は機械、電子、油圧統合方式を採用し、コンパクトな構造である。
2.平らなベッドおよび傾斜したスライドの構造、高い剛性率および流暢な切屑の取り外しと。
3.X軸とZ軸はバックラッシュのない精密リニアガイドを採用し、高剛性と高精度を実現。
品名 - 本体 - KDCK-25
加工
ベッド上最大スイング径 - mm - Ø500
ディスク部品の最大切削径 - mm - Ø300
アクスル部品の最大切断径 - mm - Ø250
アクスル部品の最大切断長さ - mm - 420
スピンドル
スピンドル内径 - mm - Ø62
主軸端 - mm - Ø170 ストレートステーション
主軸回転数 - rpm - 3000
移動量
X軸最大移動量 - mm - 160
Z軸最大移動量 - mm - 500
Y軸最大移動量 - mm - - - 軸移動量
フィード
X軸早送り - m/min - 12
Z軸早送り - m/min - 20
Y軸早送り - mm
タレット
刃物台 - 個 - 8
外径切削工具シャンク - mm - 25×25
切削工具シャンク最大内径 - mm - Ø40
テールストック
テールストックスリーブ径 - mm - Ø63
テールストックスリーブ移動量 - mm - 115
テールストックスリーブ内径テーパ - - MT.No.4
その他
主電動機出力 - kW - 7.5/11
ベッド構造 - - 30°傾斜ベッド
最小入力 - mm - 0.001
繰り返し精度 - mm - ≤0.006
チャック径 - インチ - 8
全体寸法(L×W×H) - mm - 1950×1650×1680
正味重量 - kg - 3400
---
