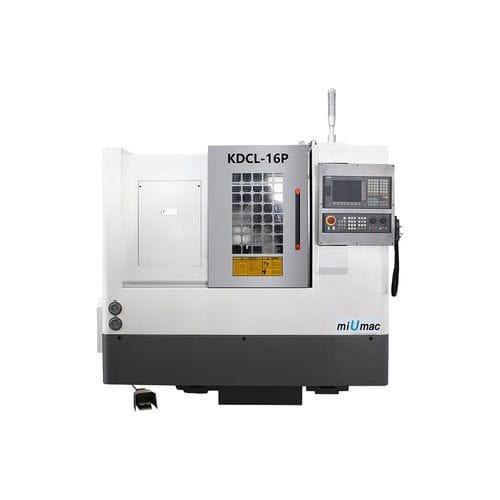

CNC旋盤 KDCL-16P

2軸傾斜台A2-5

多機能CNC旋盤 1.一体型スラントベッドにより、機械の剛性を高め、切り屑の搬送を容易にします。 2.X軸、Z軸にはバックラッシュのない精密リニアガイドを採用し、高剛性、高精度を実現。 3.便利で安定した自動給油。 アイテム - ユニット - KDCL-16P 加工 ベッド上最大スイング径 - mm - Ø320 最大スイング径 - mm - Ø140 最大加工長 - mm - Ø260 スピンドルシステム 主軸端 - - A₂-5 スピンドル内径 - mm - Ø52 主軸回転数 - rpm - 60-5000 油圧チャック径 - - 6 フィードシステム X/Z 早送り - m/min - 18/20 移動量 X軸最大移動量 - mm - 320 Z軸の最大移動量 - mm - 320 タレット 工具テーブルサイズ - mm - 250×670 刃物台タイプ - - ギャング工具 標準外径切削工具シャンク - mm - 20 × 20 切削工具シャンク最大内径 - mm - Ø25 その他 X/Z リニアガイド幅 - mm - 25/30 X リードスクリュー径× ピッチ - - Ø25×10 Zリードスクリュー× ピッチ - - Ø32×10 スピンドルモーター出力 - kW - 3.7 ベッド構造 - - 45°傾斜ベッド X/Z位置決め精度 - mm - ≤0.006/0.006 X/Z繰り返し位置決め精度 - mm - ≤0.004/0.004 冷却ポンプ出力 - W - 180 潤滑ポンプ容量 - L - 1.8 全体寸法（L×W×H） - mm - 1950×1580×1730 正味重量 - kg - 1800
