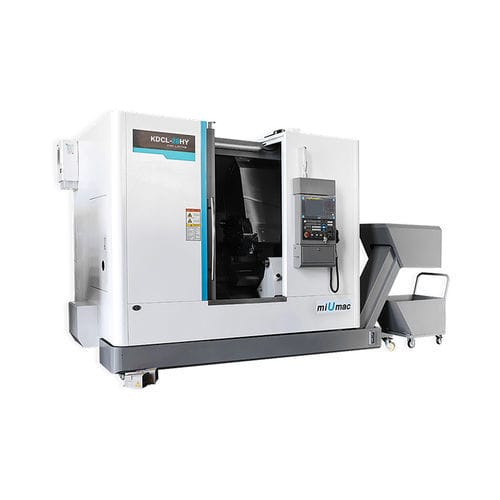

CNC旋盤 KDCL-28HY

3軸傾斜台A2-6

1.機械はCNCシステムを採用し、機能が充実し、信頼性が高い。機械設計はコンパクトな構造で機械、電子と油圧の統合方法を採用しています。 2.主軸は高剛性構造で、可変速を実現し、定線速切断と高速切断を実現する。 3.X軸とZ軸はバックラッシュのない精密リニアガイドを採用し、高剛性と高精度を実現した。 品 名 - 単 位 - KDCL-28HY 移動量 ベッド上最大スイング径 mm - Ø600 ディスク部品の最大切削径 - mm - Ø380 アクスル部品の最大切断径 - mm - Ø300 軸部品の最大切断長さ - mm - 420 X軸の最大移動量 - mm - 235 Y軸の最大移動量 - mm - ±50 Z軸の最大移動量 - mm - 550 スピンドル 主軸端 - - A2-6 スピンドル内径 - mm - Ø63 主軸駆動方式 - ベルト駆動 主軸最高回転数 - rpm - 4000 主軸モーター出力 - kW - 15/18.5 油圧チャック径 - インチ - 8 送り X/Y/Z軸早送り - m/min - 20/10/16 タレット 刃物台 - - 12 切削工具シャンク外径 - mm - 25×25 切削工具シャンク最大内径 - mm - Ø40 ライブツールコレット - - ER32 工具最高回転数 - rpm - 4000 ライブモータ出力 - kW - 2.7（フィードモータ） テールストック テールストックスリーブ径 - mm - Ø80 テールストックスリーブ移動量 - mm - 120 テールストックスリーブ内径テーパ - - MT.NO.4 テールストック移動量 - mm - 500 その他 ベッド構造 - - 45°傾斜ベッド 総電力容量 - kVA - 40 冷却ポンプ出力 - W - 750 潤滑ポンプ容量 - L - 1.8 全体寸法（L×W×H） - mm - 4500×2080×2500 正味重量 - kg - 5200
