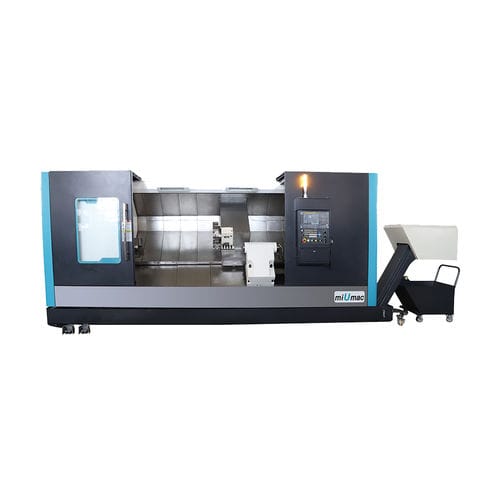

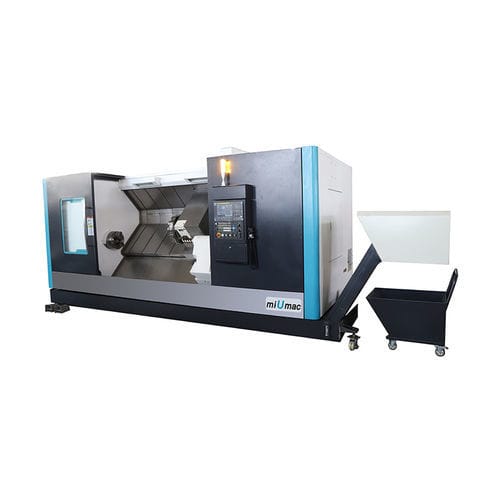

CNC旋盤 KDCL-35H3軸傾斜台A2-11
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 3軸
- 構造
- 傾斜台
- スピンドル
- A2-11
- ツールステーション数
- 12ツールステーション
- 応用
- 自動車用, 複雑部品用
- 性能
- 高剛性, 高生産性, 高性能, 高効率, 大容量
- 直径
750 mm
(29.53 in)- 回転速度
1,600 rpm
(10,053.096 rad.min-1)- 最大切削径
630 mm
(25 in)- 最大切断長
1,000 mm, 2,000 mm, 3,000 mm
(39 in, 79 in, 118 in)- Z軸
1,100 mm, 2,100 mm, 3,100 mm
(43 in, 83 in, 122 in)- 早送り速度X
16 m/min
- 早送り速度Z
14 m/min
- 定格出力
4 kW
(5.4 hp)- 全長
5,200 mm, 6,200 mm, 7,200 mm
(205 in, 244 in, 283 in)- 全幅
1,980 mm
(78 in)- 全高
2,260 mm
(89 in)- 重量
8,500 kg, 10,500 kg, 12,500 kg
(18,739 lb, 23,149 lb, 27,558 lb)
詳細
多機能CNC旋盤
アイテム - ユニット - KDCL-35H
トラベル
ベッド上最大スイング径 - mm - Ø750
ディスク部品の最大切削径 - mm - Ø630
アクスル部品の最大切削径 - mm - Ø450
最大切削長（チャック端面から中心まで） - mm - 1000/2000/3000
主軸中心から研削までの距離 - mm - 1150
X軸の最大移動量 - mm - - 30~325
Z軸最大移動量 - mm - 1100/2100/3100
スピンドル
主軸端 - A₂-11
スピンドル内径 - mm - Ø105
チャック径 - mm - Ø380
スピンドルベアリング径（前後） - mm - Ø160/Ø150
主軸最高回転数 - rpm - 1600
スピンドルモーター出力 - kW - 26/22
送り
X/Z軸早送り - m/min - 16/14
X/Z軸サーボモーター出力 - kW - 4/4
ベッドガイドレールスパン（Z軸） - mm - 510
サドルガイドレールスパン（X軸） - mm - 376
芯押台レールスパン - mm - 354
タレット
刃物台 - - 12
工具選択方法
切削工具シャンク外径 - mm - 32×32
切削工具シャンク最大内径 - mm - Ø50
回転工具駆動モーター出力 - kW - 7.5/5.5
回転工具最高回転速度 - rpm - 4000
回転工具スリーブ - mm - ER40 (Ø4-Ø20,22,25)
テールストック
テールストックスリーブ径 - mm - Ø120
テールストックスリーブ移動量 - mm - 200
テールストックスリーブ内径テーパ - - MT NO.6
芯押台移動量（W軸） - mm - 800/1800/2800
精度
X軸の位置決め精度 - mm - ≤0.008
Z軸位置決め精度 - mm - ≦0.016
C軸位置決め精度 - 秒 - ≦50
X軸繰り返し位置決め精度 mm - ≦±0.002
Z軸繰り返し位置決め精度 mm ≦±0.004
C軸繰り返し位置決め精度-秒-≦±20
その他
ベッド構造 - - 45°傾斜ベッド
総電力容量 - kVA - 50
冷却ポンプ出力 - W - 750
潤滑ポンプ容量 - L - 1.8
全体寸法（L×W×H） - mm - 5200/6200/7200×1980×2260
正味重量 - kg - 8500/10500/12500
---
